Назначение изделия

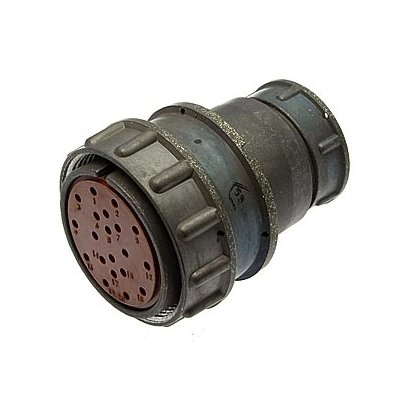

Электрический цилиндрический негерметичный низкочастотный соединитель 2РМТ36КПЭ20Г2В1В «ОТК» предназначен для коммутации электрических цепей постоянного и переменного тока с максимальной рабочей частотой до 3 МГц. Изделие выполнено во всеклиматическом исполнении и ориентировано на внутренний монтаж, что позволяет применять его в составе аппаратуры, размещаемой внутри корпусов, шкафов и стоек промышленного и приборного назначения.

Соединитель рассчитан на работу с экранированными кабелями и обеспечивает надежное электрическое соединение в условиях, где требуется стабильность контакта и защита от внешних электромагнитных воздействий. Благодаря сочетанию конструктивных особенностей он подходит для построения разъемных линий связи в измерительной, управляющей и общепромышленной электронике.

Конструктивные и электрические особенности

Изделие относится к серии 2РМТ и имеет условный размер корпуса 36, при этом присоединительный диаметр со стороны ответной части составляет 36 миллиметров, а внешний диаметр корпуса достигает 45 миллиметров. Корпус выполнен в кабельном исполнении с прямым патрубком, что упрощает подвод кабеля без дополнительных угловых переходников.

Контактная группа включает 20 контактов розеточного типа с серебряным покрытием, обеспечивающим высокую проводимость и устойчивость к коррозии. В соединителе применены контакты двух диаметров — 1 миллиметр и 1,5 миллиметра, что позволяет распределять силовые и сигнальные цепи в рамках одного разъема. Для предотвращения неправильного сочленения предусмотрена одношпоночная поляризация.

Конструкция патрубка оснащена гайкой для присоединения экранированного кабеля, что гарантирует корректную заделку экранирующей оплетки и сохранение целостности экранирования по всей линии соединения. Присоединение проводников осуществляется пайкой или объемным способом, что дает возможность выбирать технологию монтажа в зависимости от условий производства.

Климатическое исполнение и условия применения

Всеклиматическое исполнение подтверждает способность соединителя сохранять рабочие характеристики в широком диапазоне условий окружающей среды. Изделие ориентировано на внутренний монтаж и не предназначено для эксплуатации в условиях непосредственного воздействия атмосферных осадков или агрессивных сред без дополнительной защиты. Приемка «ОТК» подтверждает прохождение контрольных проверок на предприятии-изготовителе.

Основные параметры изделия:

• Серия: 2РМТ.
• Условный размер корпуса: 36.
• Количество контактов: 20.
• Тип контактов: розетка.
• Покрытие контактов: серебро.
• Рабочая частота: до 3 МГц.
• Тип монтажа: внутренний.
• Климатическое исполнение: всеклиматическое.
• Поляризация: одношпоночная.
• Присоединение кабеля: под экранированный кабель.

Области применения

Соединитель 2РМТ36КПЭ20Г2В1В «ОТК» применяется в промышленной электронике, приборостроении и аппаратуре, где требуется надежный разъемный монтаж с пайкой или объемным способом присоединения. Изделие востребовано при построении линий связи с экранированными кабелями, а также в узлах, где необходимо разделение цепей по токовой нагрузке благодаря контактам разных диаметров.

Типичные направления использования включают измерительные стенды, блоки управления технологическим оборудованием, вторичные цепи преобразовательной техники и другие устройства с внутренним размещением разъемных соединений. Сочетание кабельного исполнения, прямого патрубка и гайки под экран обеспечивает удобство монтажа и повторяемость электрических характеристик при многократных перекоммутациях.
