Назначение розетки 2РМТ36КПЭ20Г2В1В

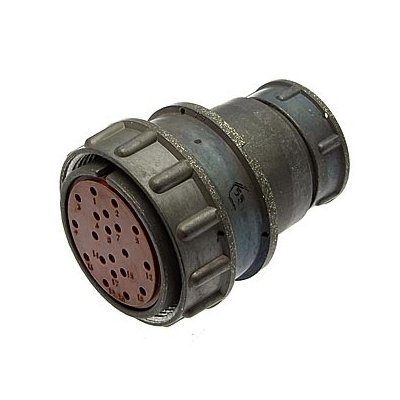

Розетка цилиндрического разъёма 2РМТ36КПЭ20Г2В1В производства Элекон предназначена для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМТ и применяется там, где требуется надёжная коммутация при повышенных токовых нагрузках, в условиях вибрации, ударных воздействий и широкого диапазона температур.

Артикул позиции — 50412. Год сведения каталога — 2017. Краткое описание из каталога для данной позиции не указано, поэтому все параметры ниже приведены по имеющимся характеристикам.

Подтверждённые технические особенности

Соединитель имеет 20 контактов и диаметр корпуса 36 мм. Конструкция рассчитана на токовую нагрузку до 5 А на контакт диаметром 1 мм и до 10 А на контакт 1,5 мм. Максимальная суммарная нагрузка по разъёму составляет 100 А.

• Максимальное рабочее напряжение — до 700 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Покрытие контактов — серебро (индекс В).
• Монтаж выполняется пайкой объёмным способом.
• Резьбовое соединение частей разъёма.
• Одошпоновая поляризация, исключающая неверное сочленение.
• Рабочая температура — от минус 60 °C до плюс 100 °C.

Расшифровка обозначения: КП — кабельная розетка, П — прямой патрубок, Э — исполнение под экранированный кабель. Индекс В2.1 соответствует всеклиматическому исполнению.

Условия эксплуатации и устойчивость к внешним воздействиям

Всеклиматическое исполнение В2.1 обеспечивает работу при относительной влажности до 98 процентов при температуре плюс 35 °C, а также при атмосферном давлении от 133 Па до 506 кПа.

Изделие выдерживает следующие механические воздействия:

• вибрацию с частотой до 10 кГц при уровне 170 дБ;
• удары с ускорением до 5000 м/с²;
• линейное ускорение до 2000 м/с².

Применение

Розетка 2РМТ36КПЭ20Г2В1В востребована в составе кабельных сборок и приборных соединений, где необходимы экранирование линии, стойкость к вибрации и перепадам температуры. Типовые области применения — промышленное оборудование, измерительная и радиотехническая аппаратура, системы управления, работающие в неотапливаемых и влажных помещениях, а также на подвижных объектах.

Крепление ответной части выполняется резьбовым соединением, что обеспечивает механическую фиксацию и сохранение электрического контакта при динамических нагрузках. Благодаря двадцати контактам и допустимой суммарной нагрузке до 100 А разъём подходит для передачи как сигнальных цепей, так и цепей питания в пределах указанных токов на контакт.

При монтаже следует учитывать необходимость пайки объёмным способом и использование экранированного кабеля, соответствующего прямому патрубку и исполнению Э. Совместимость с конкретными типами кабелей определяется их диаметром и конструкцией экрана.
