Назначение разъёма 2РМТ36КПЭ20Г2В1В

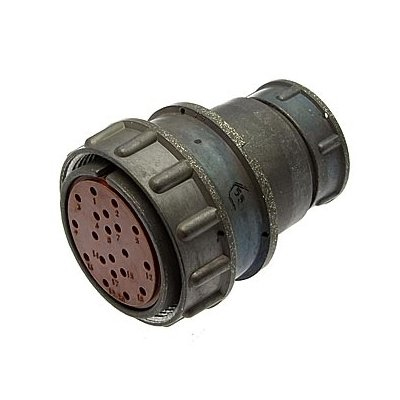

2РМТ36КПЭ20Г2В1В производства завода «Элекон» — это цилиндрический электрический разъём серии 2РМТ, предназначенный для соединения силовых и сигнальных цепей в стационарном и мобильном оборудовании. Изделие применяется для коммутации цепей постоянного и переменного тока, в том числе при передаче сигналов с частотами порядка 3 МГц.

Разъём относится к кабельной части и монтируется на кабель, обеспечивая надёжное механическое и электрическое соединение с ответной частью. Резьбовой тип сочленения гарантирует плотную фиксацию корпусов вилки и розетки, что особенно важно в условиях вибрации и подвижных соединений.

Расшифровка обозначения и подтверждённые особенности

Маркировка 2РМТ36КПЭ20Г2В1В содержит полную информацию о конструкции и характеристиках изделия. Ниже приведены подтверждённые параметры, соответствующие каждому элементу обозначения.

• 2РМТ — серия цилиндрических разъёмов, рассчитанных на работу в цепях постоянного и переменного тока до частот порядка 3 МГц.
• 36 — диаметр корпуса, габаритный размер разъёма.
• К — кабельная часть, то есть часть, которая монтируется на кабель.
• П — прямой патрубок для кабеля.
• Э — вид гайки патрубка для экранированного кабеля; при наличии экрана он подключается через гайку.
• 20 — общее количество контактов в разъёме.
• Г — схема и сочетание контактов, конкретная раскладка контактов внутри корпуса.
• 2 — номер сочетания, вариант контактной схемы.
• В — покрытие контактов серебром.
• 1 — температурный класс до плюс 100 градусов Цельсия, максимальная рабочая температура окружающей среды.
• В — всеклиматическое исполнение, рассчитанное на работу в широком диапазоне температур и влажности, в том числе в условиях переменного климата.

Технические характеристики

Разъём имеет 20 контактов с серебряным покрытием, что обеспечивает хороший электрический контакт и устойчивость к окислению. Максимальное рабочее напряжение составляет порядка 560–700 В и зависит от типа контактов и условий применения.

Тип сочленения — резьбовой, что обеспечивает надёжную фиксацию корпусов вилки и розетки. Исполнение — негерметичное, экранированное, всеклиматическое. Разъём рассчитан на многократное сочленение, до нескольких сотен циклов.

Рабочий температурный диапазон составляет от примерно минус 60 до плюс 100 градусов Цельсия. Такие параметры позволяют эксплуатировать изделие как в отапливаемых помещениях, так и на открытом воздухе в составе промышленного и мобильного оборудования.

Применение и условия эксплуатации

Разъём 2РМТ36КПЭ20Г2В1В используется для подключения экранированных кабелей в электрических цепях постоянного и переменного тока. Типовые области применения включают распределительные щиты, пульты управления, промышленные приборы и другое оборудование, где требуется надёжное соединение с защитой от электромагнитных помех.

Изделие предназначено для внутреннего монтажа и рассчитано на эксплуатацию в широком температурном диапазоне. Всеклиматическое исполнение допускает работу при повышенной влажности и в условиях переменного климата. Благодаря серебряному покрытию контактов и резьбовому сочленению разъём подходит для ответственных цепей, где важны стабильность переходного сопротивления и устойчивость к вибрационным нагрузкам.

При подборе разъёма под конкретный проект следует учитывать параметры цепи: ток, напряжение и тип кабеля, а также проверять совместимость с ответными частями серий 2РМТ и 2РМДТ.
