Назначение и область применения

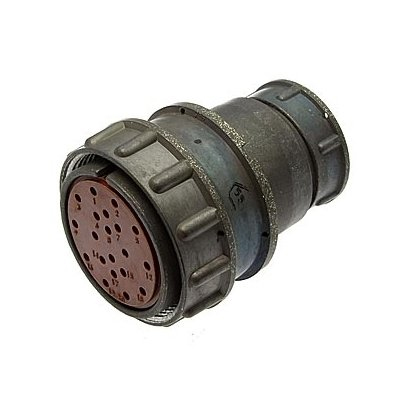

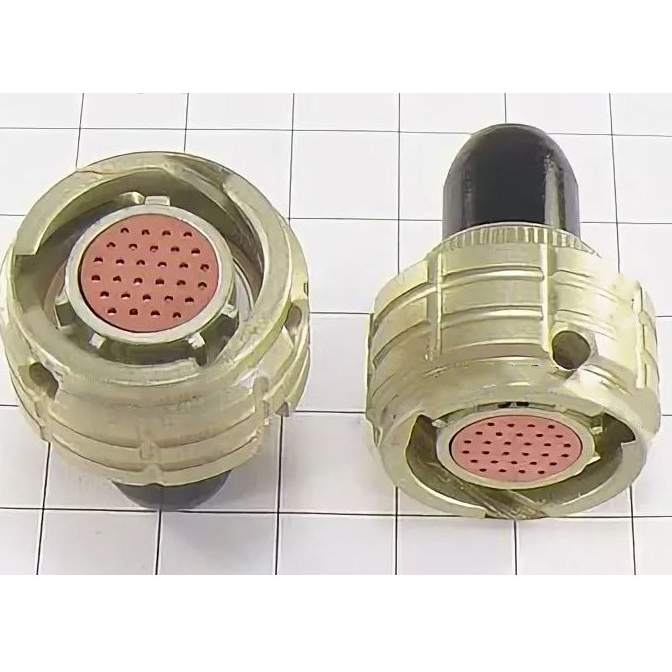

2РМТ36КПЭ20Г2В1В «5» представляет собой цилиндрический низкочастотный соединитель кабельного типа из серии 2РМТ. Устройство выполнено в виде розетки и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель ориентирован на использование в радиоэлектронной аппаратуре, промышленном оборудовании, измерительных комплексах и системах связи, где требуется надёжное разъёмное соединение с высокой механической и климатической стойкостью.

Модель относится к категории 2РМТ36 и поставляется с артикулом 4061. Приёмка «5» подтверждает прохождение изделием установленных процедур контроля качества и соответствия техническим требованиям, что делает соединитель пригодным для ответственных применений в составе серийной аппаратуры.

Технические и электрические параметры

Корпус соединителя имеет диаметр 36 мм. Контактная группа насчитывает 20 контактов, которые могут иметь диаметр 1 мм или 1,5 мм в зависимости от исполнения. Допустимая токовая нагрузка на одиночный контакт составляет от 5 до 10 А, а максимальная суммарная нагрузка на соединитель достигает 100 А.

Максимальное рабочее напряжение зависит от диаметра контактов:

• для контактов диаметром 1 мм — до 700 В;
• для контактов диаметром 1,5 мм — до 560 В.

Сопротивление контактов нормируется на уровне не более 5 мОм для контактов 1 мм и не более 2,5 мОм для контактов 1,5 мм. Сопротивление изоляции составляет не менее 5000 МОм, ёмкость между контактами не превышает 6 пФ. Контакты имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление и защиту от окисления. Монтаж проводов выполняется методом пайки, присоединение внутреннее.

Климатическое исполнение и стойкость к внешним воздействиям

Изделие выполнено во всеклиматическом исполнении В1В согласно ГОСТ 15150-69. Соединитель сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Конструкция рассчитана на эксплуатацию при пониженном атмосферном давлении до 10 в степени минус 12 Па и при повышенном давлении до 506 кПа.

Механическая прочность подтверждена испытаниями на устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с уровнем до 170 дБ. Изделие выдерживает многократные удары с ускорением 1000 метров в секунду в квадрате и одиночные удары с ускорением 5000 метров в секунду в квадрате. Допустимое линейное ускорение при эксплуатации достигает 2000 метров в секунду в квадрате.

Преимущества конструкции

Сочетание серебряного покрытия контактов, низкого переходного сопротивления и высокой изоляционной прочности обеспечивает стабильную передачу сигналов и питания даже при интенсивной вибрации и значительных перепадах температуры. Всеклиматическое исполнение допускает применение соединителя в аппаратуре наружного размещения, неотапливаемых помещениях и подвижных объектах, включая железнодорожный транспорт и промышленные установки.

Кабельное исполнение розетки упрощает монтаж в жгуты и подключение к блокам аппаратуры. Конструкция серии 2РМТ стандартизирована, что обеспечивает взаимозаменяемость с другими изделиями данной серии при совпадении типоразмера и схемы расположения контактов.
