Назначение разъёма 2РМТ36К22Г1В1В

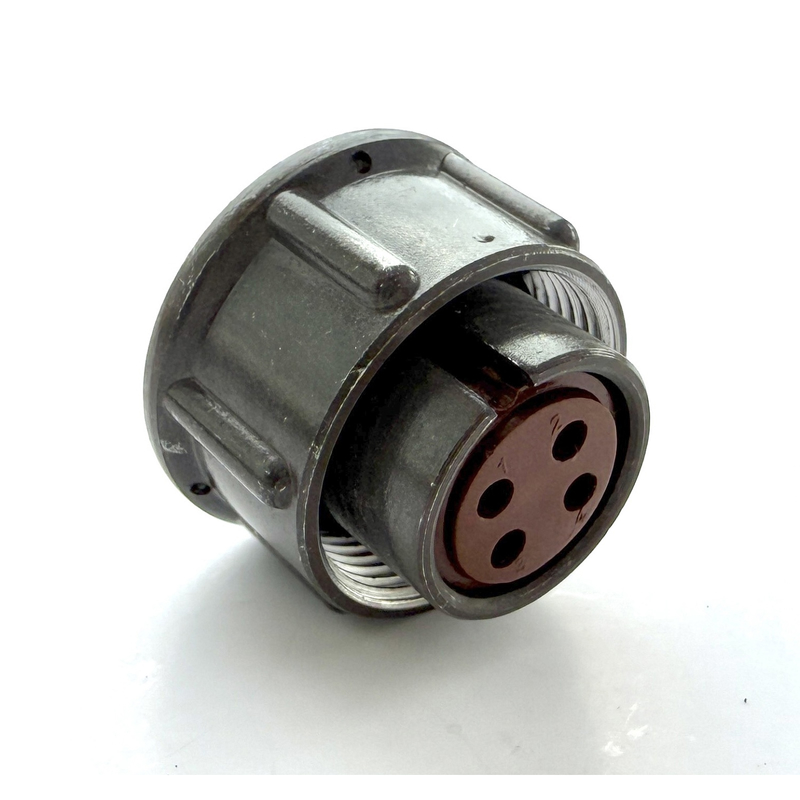

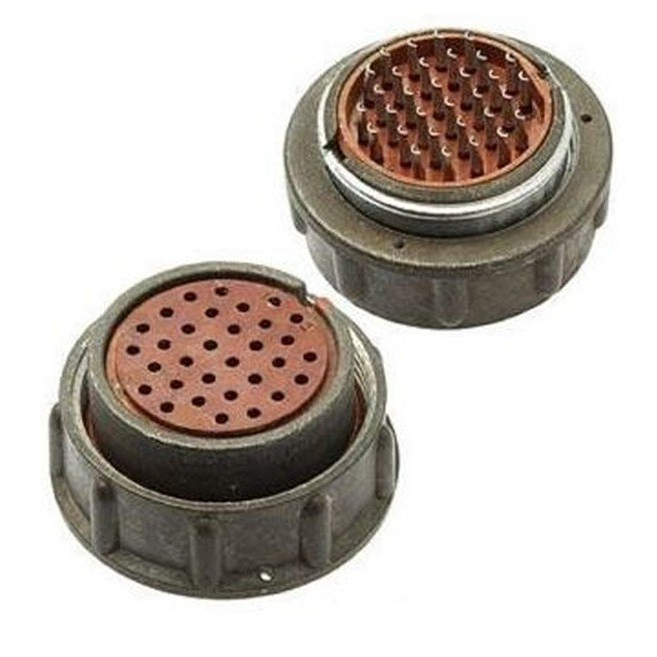

Изделие 2РМТ36К22Г1В1В представляет собой низкочастотный цилиндрический электрический разъём кабельного типа, выполненный в виде розетки. Соединитель предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Разъём применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем автоматики, где требуется надёжное разъёмное соединение кабельных линий с блочными вилками серии 2РМТ.

Конструкция кабельной розетки рассчитана на монтаж на конце кабеля. Резьбовая фиксация ответной части обеспечивает стабильное сочленение и защиту от самопроизвольного размыкания при вибрационных и ударных воздействиях. Благодаря всеклиматическому исполнению разъём сохраняет работоспособность в широком диапазоне внешних условий.

Расшифровка маркировки и конструктивные особенности

Обозначение 2РМТ36К22Г1В1В содержит информацию о серии, габарите корпуса, типе монтажа, количестве контактов, исполнении контактной группы, покрытии и климатическом варианте.

• 2РМТ — серия цилиндрических низкочастотных соединителей.
• 36 — условный размер корпуса, определяющий габаритные и присоединительные параметры.
• К — кабельный корпус, розетка для монтажа на кабель, не блочная.
• 22 — количество установленных контактов, равное двадцати двум.
• Г — розетка, гнёзда, ответная часть к вилке типа «Ш».
• 1 — исполнение контактной группы, все контакты диаметром один миллиметр.
• В — серебряное покрытие контактов.
• 1 — группа по теплостойкости, рабочая температура до плюс ста градусов Цельсия.
• В — всеклиматическое исполнение, тропикоустойчивый вариант.

Корпус изделия негерметичный, однако стойкость к воздействию влаги и температурных перепадов позволяет применять разъём в сложных климатических условиях, включая тропические зоны с высокой относительной влажностью.

Электрические параметры

Соединитель рассчитан на передачу токовых нагрузок и сигналов в низкочастотном диапазоне. Основные электрические характеристики подтверждены для данного типоисполнения серии 2РМТ.

• Максимальный ток на один контакт — шесть ампер.
• Максимальная суммарная токовая нагрузка на весь разъём — сто десять ампер.
• Максимальное рабочее напряжение — пятьсот шестьдесят вольт или семьсот вольт в зависимости от режима.
• Максимальное испытательное напряжение при нормальных климатических условиях — тысяча восемьсот пятьдесят вольт или две тысячи триста вольт.
• Максимальное испытательное напряжение при пониженном давлении около трёх миллиметров ртутного столба — триста пятьдесят вольт или четыреста пятьдесят вольт.
• Сопротивление контактов — не более пяти миллиом.
• Ёмкость между контактами — не более шести пикофарад.
• Сопротивление изоляции — не менее пяти тысяч мегаом при нормальных условиях.
• Допустимое сечение подключаемых проводов — около ноль целых пяти десятых квадратного миллиметра по хвостовикам контактов.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрического контакта при многократных сочленениях и расчленениях.

Механические и климатические свойства

Разъём предназначен для эксплуатации в условиях механических нагрузок и широкого диапазона температур. Конструкция обеспечивает устойчивость к вибрационным и ударным воздействиям, характерным для промышленного и транспортного оборудования.

• Тип — негерметичный, всеклиматический, тропикоустойчивый.
• Способ сочленения — резьбовая фиксация, винтовая муфта.
• Диапазон рабочих температур ориентировочно от минус шестидесяти до плюс ста градусов Цельсия.
• Работа при относительной влажности до девяноста восьми процентов при температуре плюс тридцать пять градусов Цельсия.
• Вибрация синусоидальная в диапазоне частот от одного герца до пяти тысяч герц.
• Амплитуда ускорения при вибрации до четырёхсот девяноста метров на секунду в квадрате.
• Механический удар многократного действия с пиковым ускорением до тысячи метров на секунду в квадрате при длительности от одной до пяти миллисекунд.

Кабельная розетка рассчитана на многократное соединение и разъединение без потери электрических характеристик. Резьбовое сочленение гарантирует плотное прилегание контактных пар и исключает люфт при вибрации, что особенно важно для аппаратуры, работающей в движении или на вибрирующих основаниях.

Применение

Разъём 2РМТ36К22Г1В1В используется для организации разъёмных соединений в кабельных трактах питания и управления. Изделие применимо в блоках питания, распределительных шкафах, испытательных стендах, станках с числовым программным управлением и лабораторном оборудовании. Наличие двадцати двух контактов диаметром один миллиметр позволяет коммутировать как силовые цепи с током до шести ампер на контакт, так и сигнальные линии низкочастотного диапазона.

Всеклиматическое исполнение расширяет область применения разъёма на открытые площадки, неотапливаемые помещения и транспортные средства. Тропикоустойчивость обеспечивает защиту от воздействия повышенной влажности и конденсата. Разъём совместим с ответными блочными вилками серии 2РМТ соответствующего габарита и исполнения контактной группы.
