Назначение и область применения

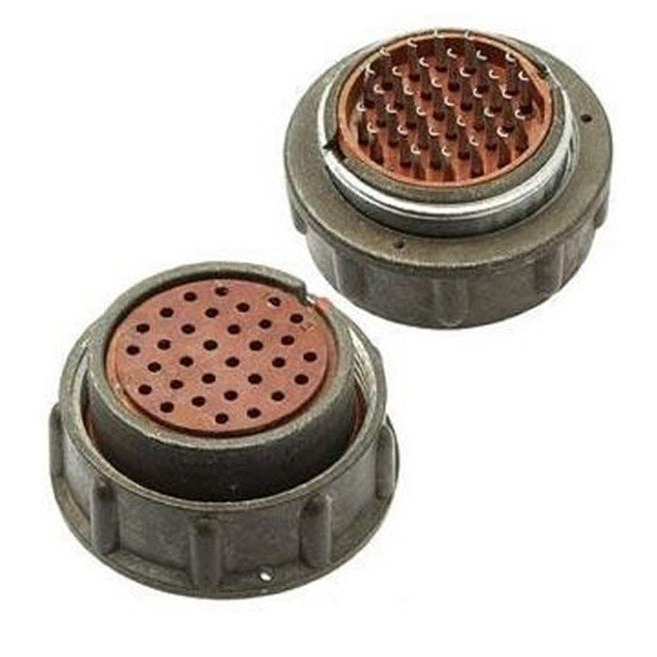

Цилиндрический низкочастотный тропикоустойчивый разъем 2РМТ36К20Г2В1В представляет собой кабельную розетку с резьбовой фиксацией, предназначенную для надежного соединения электрических цепей в электро- и радиоаппаратуре. Изделие работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В. Основная сфера применения — подключение кабелей, проводов, узлов и блоков в приборах специального и общего назначения, включая аппаратуру, эксплуатируемую в условиях повышенной влажности и тропического климата.

Разъем относится к серии 2РМТ, которая характеризуется негерметичным всеклиматическим исполнением и устойчивостью к жестким механическим воздействиям. Конструкция обеспечивает стабильный электрический контакт при вибрационных нагрузках, что делает изделие востребованным в бортовых системах, промышленной автоматике, измерительном оборудовании и связной технике.

Конструктивные особенности и расшифровка обозначения

Соединитель состоит из вилки и розетки. В данной модификации используется кабельная розетка с прямым патрубком, оснащенная 20 контактами с серебряным покрытием. Монтаж выполняется методом пайки и рассчитан на неэкранированные кабели. Корпус кабельного типа обеспечивает удобство подключения проводников и защиту места монтажа от внешних воздействий.

Маркировка изделия содержит полную информацию о его исполнении:

• 2РМТ — тип разъема: негерметичный, всеклиматический;
• 36 — диаметр корпуса в условном обозначении;
• К — кабельный корпус;
• 20 — число контактов;
• Г2 — розетка;
• В1В — теплостойкость до 100 градусов Цельсия, всеклиматическое исполнение.

Резьбовая фиксация гарантирует плотное сочленение ответных частей и исключает самопроизвольное разъединение при динамических нагрузках. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость, что особенно важно при длительной эксплуатации в сложных климатических условиях.

Технические характеристики и эксплуатационные параметры

Электрические и механические показатели разъема обеспечивают его работоспособность в широком диапазоне условий. Основные параметры изделия:

• максимальный ток на контакт — до 10 А в зависимости от диаметра контакта;
• суммарный ток — до 100 А;
• сопротивление изоляции — не менее 5000 МОм;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• устойчивость к вибрации — в диапазоне от 1 до 5000 Гц;
• устойчивость к ударным нагрузкам — до 5000 метров в секунду за секунду;
• минимальная наработка — 1000 часов;
• ресурс — до 500 соединений-расчленений.

Высокое сопротивление изоляции позволяет применять разъем в цепях, чувствительных к токам утечки, а расширенный температурный диапазон делает его пригодным для наружного размещения аппаратуры в регионах с холодным и тропическим климатом. Устойчивость к вибрации и ударам подтверждает возможность использования изделия на подвижных объектах и в оборудовании, подвергающемся постоянным механическим воздействиям.

Совместимость и монтаж

Разъем 2РМТ36К20Г2В1В совместим с ответными вилками серии 2РМТ36, имеющими соответствующее количество контактов и тип сочленения. При подборе ответной части необходимо учитывать диаметр корпуса, расположение ключей и тип монтажа. Пайка проводников выполняется к хвостовикам контактов, после чего кабель фиксируется в прямом патрубке розетки.

Изделие рассчитано на многократное сочленение и расчленение, что упрощает техническое обслуживание аппаратуры и замену отдельных блоков без демонтажа всей электрической схемы. Резьбовой механизм обеспечивает равномерное прилегание контактных пар и исключает перекосы, способные привести к повреждению изоляторов или обрыву проводников.
