Назначение и область применения

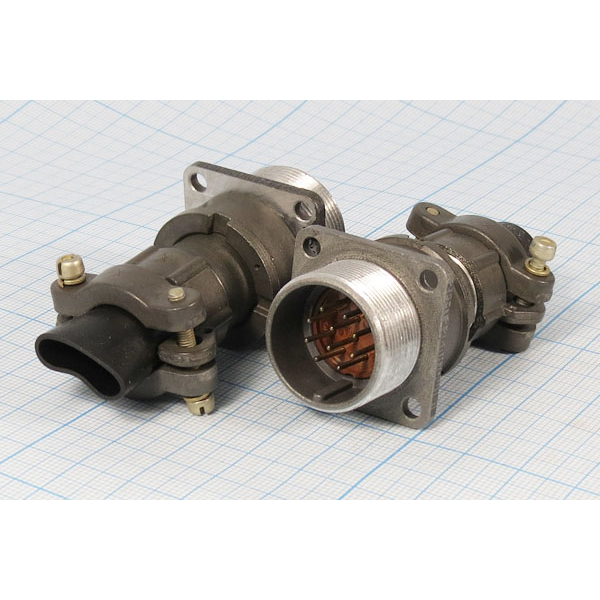

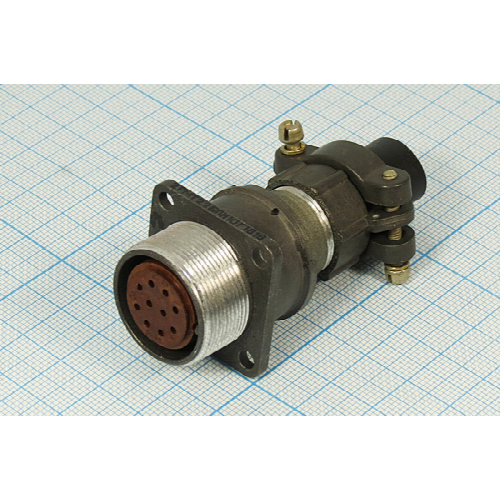

Соединитель 2РМТ36БПН22Ш1В1В «ОТК» предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие относится к цилиндрическим низкочастотным разъёмам тропикоустойчивого исполнения с резьбовой фиксацией и выпускается в варианте приёмки отдела технического контроля. Разъём ориентирован на внутренний объёмный монтаж в составе промышленного оборудования, контрольно-измерительных систем, приборных стоек и технических установок, где требуется разборное соединение с высокой надёжностью и устойчивостью к внешним воздействиям.

Благодаря всеклиматическому исполнению и теплостойкости до +100 °С, соединитель пригоден для эксплуатации в широком диапазоне температур и условий окружающей среды, включая районы с тропическим климатом. Конструкция блочной вилки с прямым патрубком и гайкой позволяет использовать неэкранированный кабель и выполнять монтаж на панель или корпус оборудования.

Конструктивные особенности и технические характеристики

Обозначение изделия расшифровывается следующим образом: 2РМТ — серия цилиндрических низкочастотных соединителей, 36 — диаметр корпуса в миллиметрах, БПН — блочное исполнение с прямым патрубком для неэкранированного кабеля, 22 — число контактов, Ш1 — вилка первого сочетания, В1В — серебряное покрытие контактов, теплостойкость до +100 °С и всеклиматическое исполнение. Приёмка «ОТК» подтверждает соответствие изделия требованиям технической документации.

Ключевые электрические и механические параметры:

• Число контактов — 22, диаметр контакта — 1 мм, покрытие контактов — серебро;
• Токовая нагрузка — 6 А на одиночный контакт, суммарно до 110 А на соединитель;
• Максимальное рабочее напряжение — 560 В или 700 В в зависимости от исполнения;
• Испытательное напряжение в нормальных условиях — 1850 В для исполнения на 560 В и 2300 В для исполнения на 700 В;
• Усилие расчленения — не более 294,3 Н;
• Допустимое линейное ускорение — до 2000 м/с²;
• Диапазон атмосферного давления — от 133,32·10⁻¹² Па до 506 кПа;
• Теплостойкость — до +100 °С.

Рекомендации по монтажу и эксплуатации

Монтаж соединителя осуществляется на панель или корпус оборудования через отверстие, соответствующее диаметру корпуса 36 мм. Подключение кабеля выполняется через прямой патрубок с гайкой, обеспечивающей надёжную фиксацию неэкранированного кабеля. Перед установкой необходимо проверить соответствие рабочего напряжения и токовых нагрузок параметрам конкретной электрической цепи.

При расчленении и сочленении разъёма следует прикладывать усилие вдоль оси корпуса во избежание повреждения контактов. Эксплуатация допускается в цепях постоянного и переменного тока частотой до 3 МГц с учётом ограничений по рабочему напряжению и суммарной токовой нагрузке. Соединитель сохраняет работоспособность при атмосферном давлении от 133,32·10⁻¹² Па до 506 кПа и выдерживает линейные ускорения до 2000 м/с², что подтверждает пригодность изделия для применения в условиях вибрационных и ударных воздействий.

Исполнение с приёмкой «ОТК» обеспечивает контроль качества на этапе производства и подтверждение заявленных характеристик. Изделие предназначено для применения в промышленных и технических системах, где требуется стабильное электрическое соединение с возможностью многократного сочленения и расчленения.
