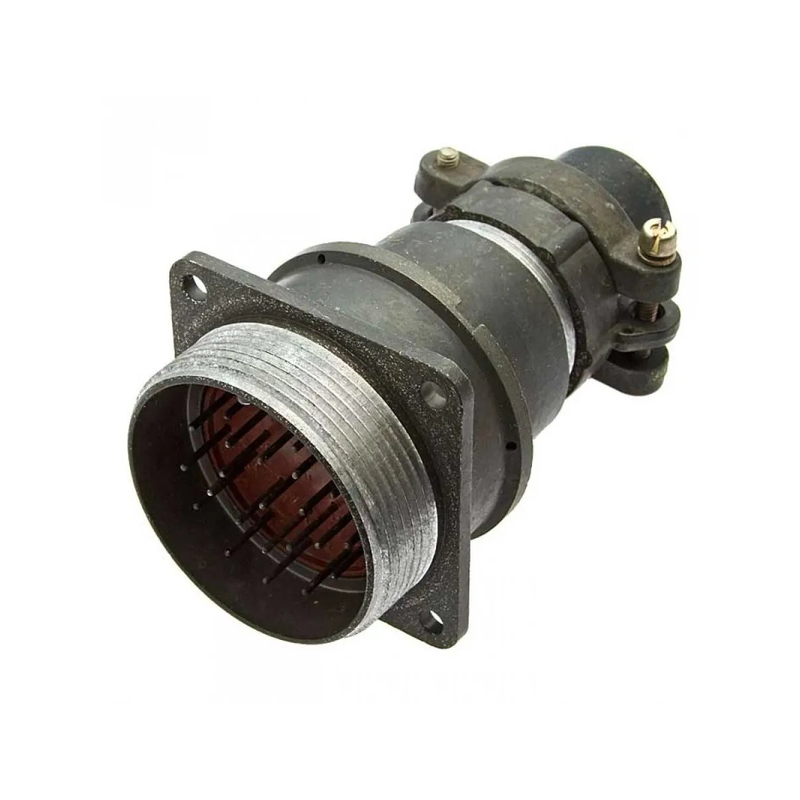

Назначение разъёма 2РМТ36БПН20Ш2В1В

Электрический соединитель 2РМТ36БПН20Ш2В1В относится к цилиндрическим разъёмам серии 2РМТ и предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие выполнено в виде приборной вилки с прямым патрубком и рассчитано на внутренний монтаж в электро- и радиоаппаратуре специального и общего назначения. Благодаря применённым материалам и конструктивному исполнению разъём сохраняет работоспособность в широком диапазоне климатических и механических воздействий.

Модификация с индексом «5» относится к приёмке, применяемой для ответственных узлов аппаратуры, где требуется повышенная стабильность электрических параметров и надёжность контактных соединений в течение всего срока эксплуатации.

Конструктивные особенности и подтверждённые характеристики

Корпус разъёма изготовлен из алюминиевого сплава и имеет типоразмер 36, соответствующий компоновке на 20 контактов. Контакты выполнены из латуни с серебряным покрытием, что обеспечивает низкое переходное сопротивление и устойчивость к коррозии. Изолятор изготовлен из термореактивной пластмассы.

Маркировка изделия раскрывает его конструкцию:

• Б — приборное исполнение корпуса, предназначенное для монтажа на панель или шасси оборудования;
• П — прямой патрубок без углового изгиба;
• Н — исполнение для неэкранированного кабеля;
• Ш2 — вилка со специфическим расположением контактов для варианта на 20 цепей;
• В1В — серебряное покрытие контактов и соответствующее климатическое исполнение.

Электрические параметры разъёма подтверждены для номинального напряжения до 560 В переменного тока (эффективное значение) или 750 В постоянного тока. Номинальный ток на один контакт составляет до 5 А. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм, сопротивление контактов — не более 2,5 мОм.

Устойчивость к внешним воздействиям

Изделие рассчитано на всеклиматическое исполнение УХЛ и сохраняет рабочие характеристики при температуре окружающей среды от минус 60 до плюс 100 градусов Цельсия. Механическая износостойкость составляет не менее 500 циклов сочленения и расчленения.

Разъём выдерживает вибрационные нагрузки частотой до 500 Гц при ускорении до 10g и ударные воздействия с ускорением до 150g. Монтаж контактов выполняется методом пайки или объёмного монтажа, что позволяет интегрировать соединитель в различные схемы сборки радиоэлектронной аппаратуры.

Области применения

Благодаря сочетанию герметизированного приборного корпуса, серебряных контактов и высокой механической стойкости разъём 2РМТ36БПН20Ш2В1В применяется в аппаратуре, работающей в условиях вибрации, перепадов температур и повышенных требований к надёжности электрических соединений.

Основные направления использования:

• авиационная и космическая техника;
• военная и специальная аппаратура связи и управления;
• промышленная автоматика и распределительные системы;
• железнодорожный транспорт и тяговое оборудование;
• судовое электрооборудование и береговые системы;
• измерительные и испытательные стенды;
• общепромышленная электроника с жёсткими условиями эксплуатации.

Разъём предназначен для внутреннего монтажа и ориентирован на подключение неэкранированного кабеля. Применение серебряного покрытия контактов снижает потери в разъёмном соединении и увеличивает срок службы даже при многократных коммутациях.

Итоговое описание изделия

2РМТ36БПН20Ш2В1В «5» — это цилиндрический приборный разъём на 20 контактов, сочетающий высокую электрическую проводимость, стойкость к климатическим факторам и механическую прочность. Изделие относится к востребованной серии 2РМТ и подходит для комплектации ответственной аппаратуры, где разъёмное соединение должно сохранять стабильные параметры при многолетней эксплуатации в сложных условиях.
