Назначение и область применения

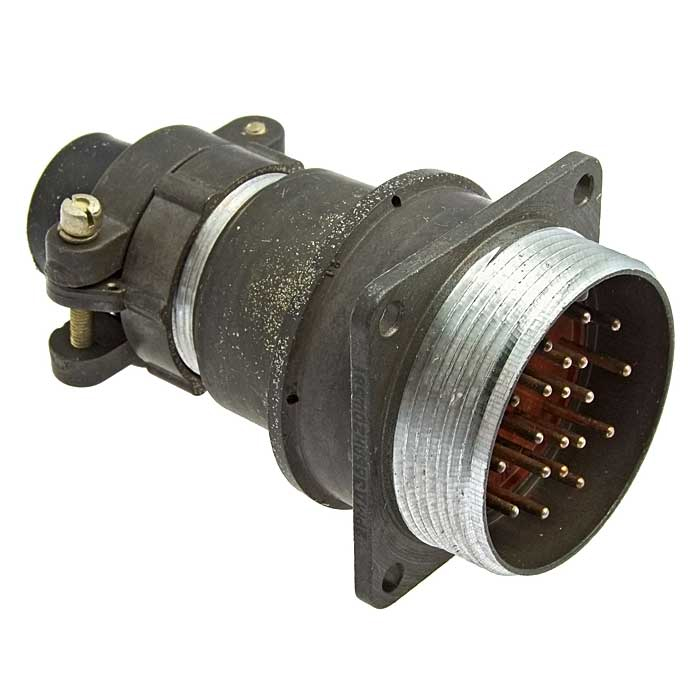

Разъем 2РМТ36БПН20Г2В1В «ОТК» представляет собой всеклиматический соединитель приборного типа из серии 2РМТ. Изделие предназначено для надежного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Конструкция рассчитана на эксплуатацию в составе промышленного оборудования, приборостроительных систем и электронной аппаратуры, где требуется стабильное разъемное контактное соединение в условиях повышенных механических и климатических нагрузок.

Разъем относится к категории 2РМТ36 и выполнен в приборном исполнении без патрубка, что определяет его применение при внутреннем монтаже. Изделие негерметичное, однако всеклиматическое исполнение позволяет использовать его в самых разных климатических зонах — от условий пониженного давления до 10 в минус двенадцатой степени миллиметров ртутного столба до повышенного давления 5 килограмм-сил на квадратный сантиметр. Соединитель сохраняет работоспособность при воздействии инея, соляного тумана, озона, повышенной влажности, жары и холода.

Технические характеристики

Конструктивные параметры

• Диаметр корпуса: 36 мм.
• Количество контактов: 20.
• Покрытие контактов: серебро (индекс В).
• Теплостойкость: до 100 градусов Цельсия.
• Исполнение: всеклиматическое (индекс В).
• Часть разъема: розетка (Г) с гайкой патрубка Н для неэкранированного кабеля.
• Сочленение: резьбовое с одношпоночной поляризацией.
• Монтаж: пайка в объемном исполнении.

Электрические параметры

• Рабочее напряжение: до 700 В постоянного тока и 560 В переменного тока.
• Токовая нагрузка на одиночный контакт диаметром 1 мм: 5 А.
• Токовая нагрузка на одиночный контакт диаметром 1,5 мм: 10 А.
• Максимальная суммарная токовая нагрузка: до 100 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Механическая прочность

• Многократные механические удары: до 1000 метров на секунду в квадрате при длительности 1–5 мс.
• Одиночные механические удары: до 5000 метров на секунду в квадрате при длительности 0,1–2 мс.
• Линейное ускорение: до 2000 метров на секунду в квадрате.

Особенности конструкции и монтажа

Соединитель 2РМТ36БПН20Г2В1В «ОТК» оснащен резьбовым сочленением с одношпоночной поляризацией, что исключает неправильное подключение ответной части и обеспечивает фиксацию соединения при вибрационных и ударных нагрузках. Исполнение розетки с гайкой патрубка Н рассчитано на подвод неэкранированного кабеля. Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильность электрического соединения в течение длительного срока эксплуатации.

Монтаж контактов осуществляется методом пайки в объемном исполнении. Приборная часть без патрубка предназначена для установки непосредственно в корпуса оборудования, панели и блоки. Отсутствие патрубка упрощает компоновку внутреннего пространства прибора и позволяет рационально разместить разъем в условиях ограниченного объема. Всеклиматическое исполнение с индексом В подтверждает пригодность изделия для работы в жестких условиях окружающей среды, включая перепады температур и воздействие агрессивных атмосферных факторов.

Приемка и комплектность

Изделие поставляется с приемкой «ОТК», что подтверждает прохождение контроля технического контроля на предприятии-изготовителе. Год выпуска — 2026. Артикул изделия — 4010. Разъем предназначен для использования в составе электротехнического и радиоэлектронного оборудования промышленного назначения, где требуется надежное разъемное соединение с количеством контактов 20 и диаметром корпуса 36 мм.
