Назначение разъема 2РМТ36БПН20Г2В1В

2РМТ36БПН20Г2В1В — это цилиндрический низкочастотный электрический разъем розеточного (блочного) типа, производимый АО «Завод Элекон» по техническим условиям АШДК.434410.062ТУ. Изделие относится к серии 2РМТ и предназначено для низкочастотных электрических соединений, в том числе в промышленной и радиоэлектронной аппаратуре.

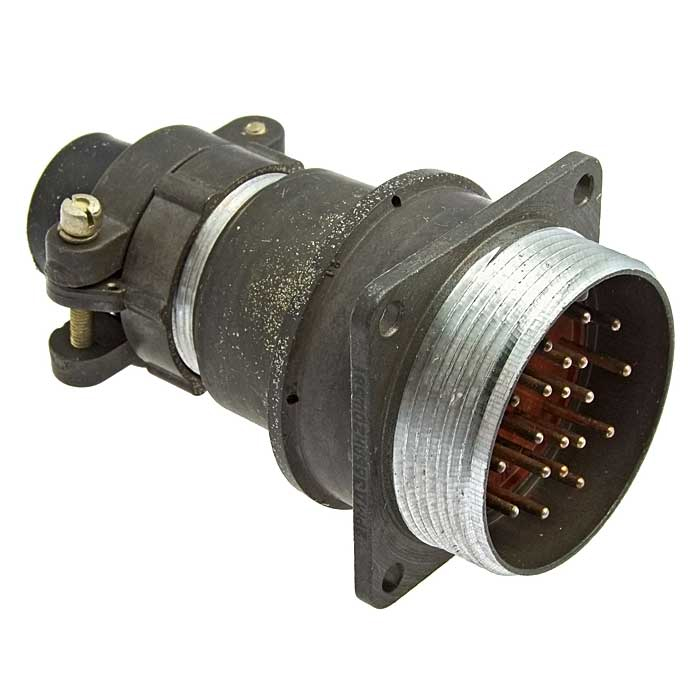

Конструкция выполнена как розетка блочная с прямым патрубком и накидной гайкой для неэкранированного кабеля. Благодаря этому разъем часто применяется для подключения кабелей к панелям или корпусам приборов, где требуется надежное механическое крепление и стабильный электрический контакт.

Подтвержденные особенности и технические характеристики

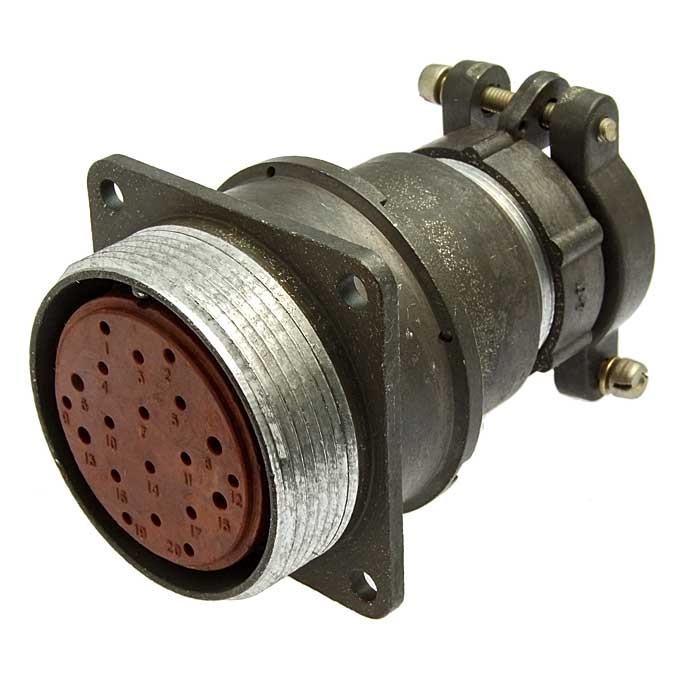

Контактная часть разъема включает 20 контактов гнездового типа. Из них 16 контактов диаметром 1 миллиметр и 4 контакта диаметром 1,5 миллиметра. Материал контактов — латунь ЛС59-1 с серебряным покрытием, что обеспечивает хорошую электропроводность и стабильность соединения.

Корпус изготовлен из алюминиевого сплава А-22 с оксидированным покрытием серого цвета. Изолятор выполнен из карболита, что обеспечивает достаточную механическую и тепловую стойкость при эксплуатации.

Основные электрические параметры:

• Максимальное рабочее напряжение — до 700 вольт.
• Максимальный ток на контакт — 5 ампер для контактов диаметром 1 миллиметр и 10 ампер для контактов диаметром 1,5 миллиметра.
• Суммарный ток на разъем — до 100 ампер.
• Сопротивление контактов — не более 5 миллиом для контактов диаметром 1 миллиметр и не более 2,5 миллиома для контактов диаметром 1,5 миллиметра.
• Сопротивление изоляции — не менее 5000 мегаом.
• Электрическая прочность изоляции — 2300 вольт.

Монтаж и применение

Разъем рассчитан на установку на панель (механический монтаж) с использованием монтажных отверстий. Диаметр установочного отверстия составляет около 3,4 миллиметра, расстояние между отверстиями — примерно 35 миллиметров. Электрическое соединение с проводниками осуществляется пайкой. Контакты извлекаемые, что упрощает ремонт и замену отдельных жил.

Климатическое исполнение В2.1 допускает рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия. Допускается относительная влажность до 98 процентов при плюс 25 градусах Цельсия и изменяющееся атмосферное давление.

Разъем не является герметичным, но рассчитан на работу в условиях вибрации, акустических шумов и ударных нагрузок. Ресурс составляет до 500 циклов сочленения и расчленения, срок хранения — до 15 лет.

Типовые области применения включают промышленную и радиоэлектронную аппаратуру, где требуется подключение кабелей к панелям или корпусам приборов с обеспечением устойчивости к механическим и климатическим воздействиям.

Комплектация и страна производства

Изделие производится в России АО «Завод Элекон». Год выпуска указан как 2017. Сведения о комплектации и сертификатах в предоставленных данных отсутствуют.
