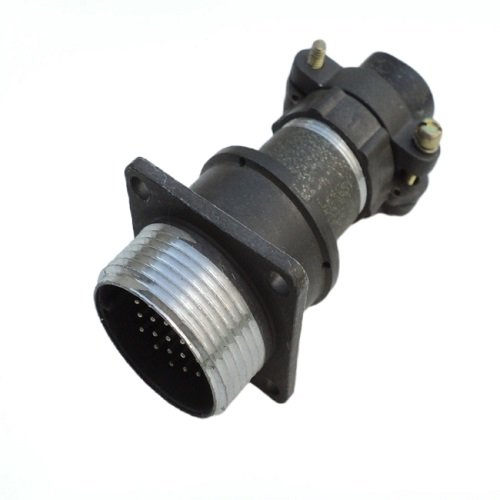

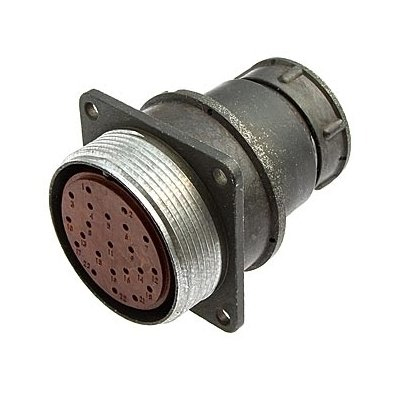

2РМТ36БПН20Г2В1В — это цилиндрический низкочастотный соединитель отечественного производства из серии 2РМТ, предназначенный для надежного соединения электрических цепей постоянного и переменного тока.

Основные характеристики

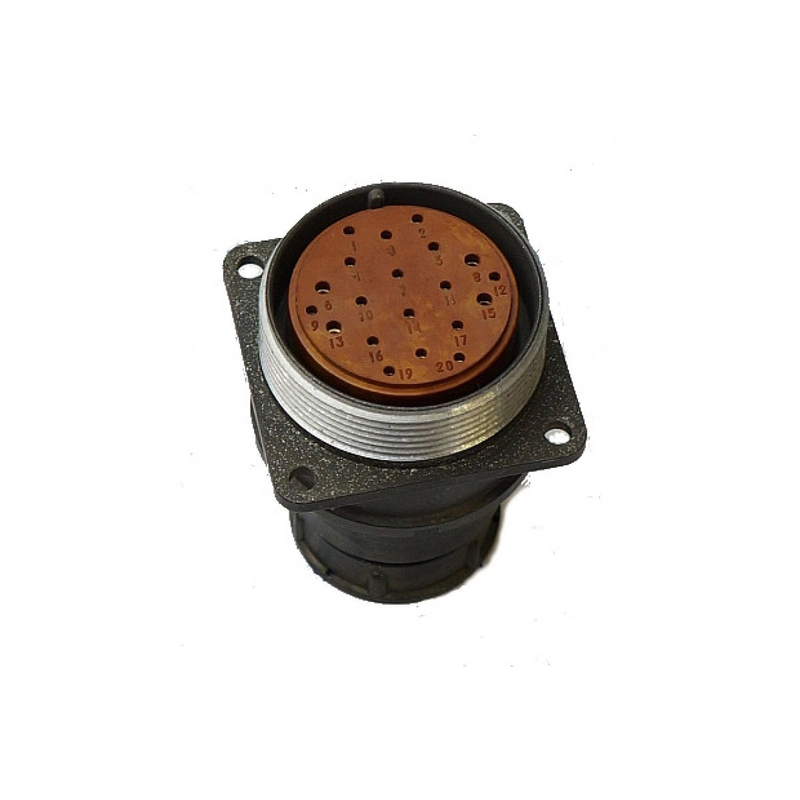

Это розетка приборного (блочного) типа с корпусом Б, диаметром 36 мм и 20 контактами. Исполнение всеклиматическое (В2.1), с теплостойкостью до 100 °C и покрытием контактов серебром (В1). Подходит для неэкранированного кабеля (гайка патрубка Н), вид гайки — патрубок, монтаж внутренний объемный или пайкой, сочленение резьбовое. +3

Электрические параметры

Токовая нагрузка на одиночный контакт: 5 А (диаметр 1 мм) или 10 А (диаметр 1,5 мм), максимальная суммарная нагрузка — 100 А. Рабочие напряжения — до 560–700 В, сопротивление контактов не более 5 мОм (1 мм) или 2,5 мОм (1,5 мм), емкость между контактами — до 6 пФ. Сопротивление изоляции — не менее 5000 МΩ.

Климатические и механические условия

Рабочая температура от -60 °C до +100 °C (смена до +180 °C), влажность до 98% при +35–40 °C. Выдерживает вибрацию 1–5000 Гц с ускорением 490 м/с², удары до 5000 м/с², линейное ускорение 2000 м/с² и пониженное давление до 10⁻¹² мм рт. ст. Наработка — минимум 5000 часов, число соединений-расчленений — 500.
