2РМТ36БПЭ22Ш1В1В

Цена:

3050 ₽

Технические характеристики

2РМТ36БПЭ22Ш1В1В

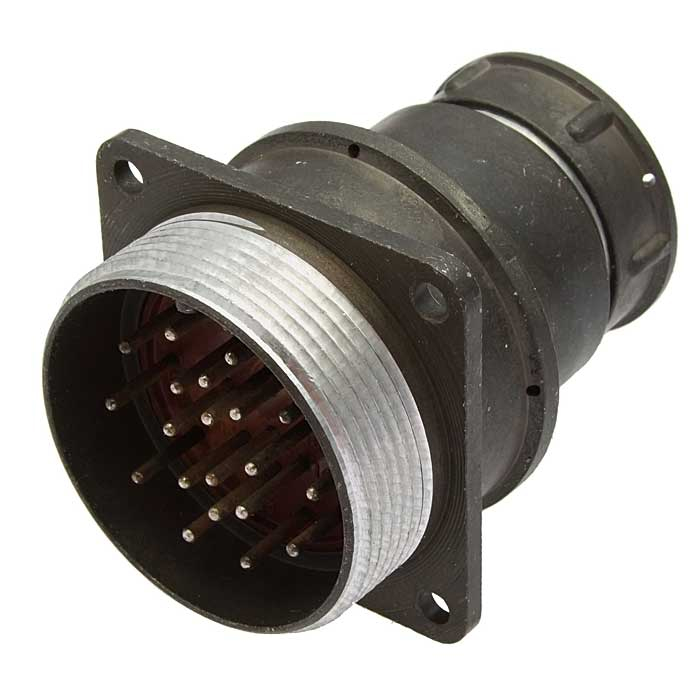

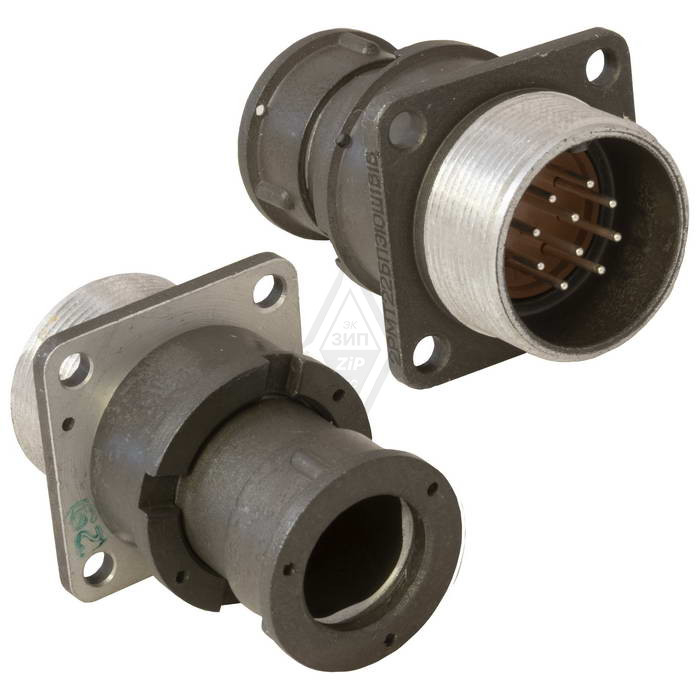

2РМТ36БПЭ22Ш1В1В — это блочная (приборная) низкочастотная цилиндрическая вилка серии 2РМТ с прямым патрубком под экранированный кабель и серебряным покрытием штырьковых контактов, предназначенная для работы в цепях постоянного и переменного тока до 3 МГц. +3

Назначение и область применения

Используется для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре общего и специального назначения.
Подходит для цепей постоянного и переменного тока с частотой до 3 МГц, в том числе в аппаратуре, работающей в условиях вибрации, ударных нагрузок и пониженного давления.

Расшифровка обозначения

2РМТ — серия круглых низкочастотных разъёмов.
36 — условный размер корпуса, диаметр посадочного отверстия около 36 мм.
Б — блочный (приборный) корпус, монтаж на панель/шасси.
П — прямой патрубок.
Э — исполнение для экранированного кабеля (соответствующая концевой гайка).
22 — количество контактов.
Ш — штырьковые контакты (вилка).
1 — сочетание контактов (типоисполнение по диаметрам/расположению).
В1В — климатическое и конструктивное исполнение, всеклиматический вариант по ГОСТ 15150‑69, категория размещения В2.1.

Основные электрические характеристики

Максимальное рабочее напряжение: до 560–700 В (в зависимости от конкретного типономинала данной серии 2РМТ). +3
Токовая нагрузка на один контакт: порядка 6 А для аналогичных исполнений 2РМТ36БП 22 Ш1В1В (данная нагрузка указана в описаниях ПЭ/ПН‑исполнений).
Сопротивление изоляции: не менее 1000–5000 МОм при нормальных климатических условиях (для разъёмов серии 2РМТ и конкретных исполнений 36‑го размера). +3

Пример: вилка 2РМТ36Б22Ш1В1В (близкий по конструкции вариант без «Э») имеет максимальное рабочее напряжение 560 В, сопротивление изоляции не менее 1000 МОм и ресурс не менее 5000 ч при 500 циклах сочленения‑расчленения.

Механические и климатические параметры

Рабочая температура окружающей среды: от −60 до +100 °C. +3
Вибрация: 1–5000 Гц с ускорением до 490–1000 м/с² (до 50–100 g) для серии 2РМТ.
Ударные нагрузки: до 5000 м/с² (500 g) одиночный удар, до 1000 м/с² (100 g) многократный.
Число сочленений‑расчленений: около 500 циклов при минимальной наработке 1000–5000 ч и сроке сохраняемости 15–25 лет (для разъёмов 2РМТ данного типоразмера). +3

Конструктивные особенности и монтаж

Негерметичный, тропикоустойчивый, всеклиматический цилиндрический соединитель с резьбовой фиксацией.
Металлический корпус, штырьковые контакты с серебряным покрытием, обеспечивающим пониженную переходную сопротивляемость и хорошую паяемость.
Монтаж — объёмный, пайкой; предназначен для работы с экранированными кабелями (тип «Э»), соответствующей конструкции концевой гайки патрубка.

Описание

Назначение и область применения

Блочная приборная вилка 2РМТ36БПЭ22Ш1В1В предназначена для соединения и разъединения проводов, кабелей, узлов и блоков в электронной и радиоэлектронной аппаратуре общего и специального назначения. Изделие рассчитано на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель сохраняет работоспособность в условиях вибрационных и ударных нагрузок, а также при пониженном атмосферном давлении, что расширяет возможные сферы применения в бортовой, промышленной и измерительной аппаратуре.

Конструктивные особенности

Разъём выполнен в цилиндрическом металлическом корпусе условного размера 36 с резьбовой фиксацией. Тип корпуса — блочный, то есть приборный, с монтажом на панель или шасси. Патрубок прямой, исполнение с индексом «Э» предполагает применение с экранированным кабелем и комплектацию соответствующей концевой гайкой. Контактная группа содержит 22 штырьковых контакта с серебряным покрытием, снижающим переходное сопротивление и повышающим стабильность электрического соединения. Конструкция негерметичная, тропикоустойчивая, всеклиматическая.

Основные электрические параметры

Количество контактов: 22
Тип контактов: штырьковые
Рабочая частота: до 3 МГц
Максимальное рабочее напряжение: от 560 до 700 В в зависимости от конкретного типономинала
Токовая нагрузка на один контакт: около 6 А
Сопротивление изоляции: не менее 1000 МОм при нормальных климатических условиях
Покрытие контактов: серебряное

Механические и климатические характеристики

Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Соединитель рассчитан на воздействие вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 1000 метров на секунду в квадрате. Допустимые ударные нагрузки достигают 5000 метров на секунду в квадрате при одиночном ударе и до 1000 метров на секунду в квадрате при многократном воздействии. Ресурс по числу сочленений и расчленений составляет порядка 500 циклов при минимальной наработке от 1000 до 5000 часов. Срок сохраняемости изделия — от 15 до 25 лет в зависимости от условий хранения.

Расшифровка обозначения

В маркировке изделия заложены ключевые параметры конструкции. Индекс 2РМТ обозначает серию круглых низкочастотных соединителей. Число 36 указывает на условный размер корпуса с посадочным отверстием диаметром около 36 миллиметров. Буква Б определяет блочный приборный корпус. Буква П означает прямой патрубок. Индекс Э обозначает исполнение под экранированный кабель. Число 22 показывает количество контактов. Буква Ш указывает на штырьковый тип контактов. Цифра 1 — сочетание контактов по диаметрам и расположению. Сочетание В1В характеризует всеклиматическое исполнение по ГОСТ 15150-69 с определённой категорией размещения.

Монтаж и совместимость

Разъём устанавливается на панель или шасси посредством резьбового крепления блочного корпуса. Ответная часть — соответствующая кабельная розетка серии 2РМТ с гнездовыми контактами и сопоставимым типоисполнением. Перед монтажом необходимо убедиться в совпадении типоразмера, количества контактов, их типа и сочетания по конструктивному коду. Изделие применяется как в новой аппаратуре, так и для замены при ремонте существующих узлов.
