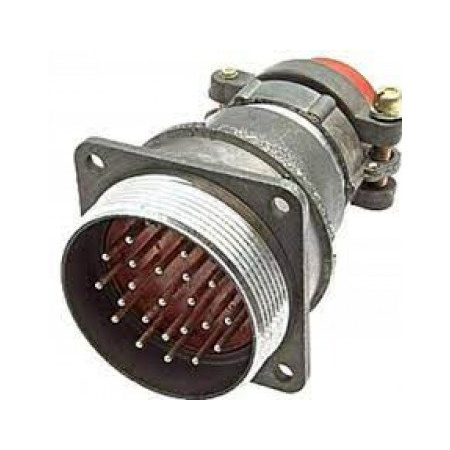

2РМТ36БПЭ22Г1В1В 2026г «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

2РМТ36БПЭ22Г1В1В — это цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения, произведённый заводом «Элекон». Он предназначен для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в радиоэлектронной аппаратуре.

Характеристики

Рабочее напряжение: до 250 В (амплитудное значение) на переменном токе; до 350 В на постоянном токе (для контактов диаметром 1,5 мм).
Рабочий ток на контакт: до 5 А (для контактов диаметром 1,5 мм).
Сопротивление контактов: не более 2,5 мОм.
Сопротивление изоляции: не менее 5000 МОм.
Электрическая прочность изоляции: не менее 1500 Вэфф.
Количество сочленений-расчленений: 500 циклов.
Диапазон рабочих температур: от -60°C до +100°C.
Относительная влажность: до 98% при +35°C (тропическое исполнение).
Атмосферное давление: от 1,3·10^-6 до 101325 Па (от 10^-8 до 760 мм рт. ст.).
Вибрационные нагрузки: диапазон частот 1...3000 Гц, ускорение до 200 м/с² (20g).
Ударные нагрузки: многократные до 400 м/с² (40g), одиночные до 5000 м/с² (500g).
Покрытие контактов: серебро.
Тип соединения: резьбовое.
Вид монтажа: объемный (под пайку).

Применение

Используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения, включая монтаж экранированными кабелями. Подходит для внутренних установок во всеклиматическом исполнении.

Авиационная техника.
Промышленное оборудование.
Системы связи.
Радиолокационные станции.
Морское и речное судостроение.
Военная техника.

Расшифровка обозначения

2РМТ : тип соединителя (негерметичный тропикоустойчивый).
36 : условный размер корпуса.
Б : приборный корпус (розетка или вилка).
П : прямой патрубок.
Э : гайка патрубка для экранированного кабеля.
22 : количество контактов.
Г1 : сочетание контактов (все одного диаметра).
В1 : покрытие контактов серебром.
В : всеклиматическое исполнение.

Описание

Назначение и область применения

Цилиндрический низкочастотный негерметичный соединитель 2РМТ36БПЭ22Г1В1В «5» предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц в составе радиоэлектронной аппаратуры. Изделие выпускается в тропикоустойчивом исполнении и рассчитано на применение в условиях всеклиматического размещения, включая эксплуатацию при повышенной влажности и в широком диапазоне температур.

Соединитель применяется для коммутации и разъединения электрических цепей в электронной и радиоаппаратуре специального и общего назначения. Конструкция предусматривает монтаж экранированными кабелями, что расширяет возможности использования изделия в схемах, требующих защиты от электромагнитных помех.

Типовые сферы использования

Авиационная техника
Промышленное оборудование
Системы связи
Радиолокационные станции
Морское и речное судостроение
Военная техника

Конструктивные особенности и электрические параметры

Соединитель 2РМТ36БПЭ22Г1В1В «5» имеет резьбовое соединение и объёмный вид монтажа под пайку. Корпус выполнен в приборном исполнении, патрубок прямой, гайка патрубка предназначена для работы с экранированным кабелем. Контакты покрыты серебром, что обеспечивает стабильное переходное сопротивление и надёжный электрический контакт при многократных сочленениях.

Электрические характеристики

Рабочее напряжение переменного тока: до 250 В амплитудного значения
Рабочее напряжение постоянного тока: до 350 В
Рабочий ток на контакт: до 5 А
Сопротивление контактов: не более 2,5 мОм
Сопротивление изоляции: не менее 5000 МОм
Электрическая прочность изоляции: не менее 1500 В эффективного значения

Количество контактов составляет 22, все контакты одного диаметра. Указанные электрические параметры приведены для контактов диаметром 1,5 мм.

Устойчивость к внешним воздействиям

Изделие сохраняет работоспособность в жёстких условиях эксплуатации. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия. Относительная влажность допускается до 98 процентов при температуре плюс 35 градусов Цельсия, что соответствует тропическому исполнению.

Механическая и климатическая стойкость

Атмосферное давление: от 1,3 на 10 в минус шестой степени до 101325 Па
Вибрационные нагрузки: диапазон частот от 1 до 3000 Гц, ускорение до 200 метров на секунду в квадрате
Многократные ударные нагрузки: до 400 метров на секунду в квадрате
Одиночные ударные нагрузки: до 5000 метров на секунду в квадрате
Количество сочленений-расчленений: 500 циклов

Указанный диапазон атмосферного давления соответствует значениям от 10 в минус восьмой степени до 760 мм ртутного столба, что позволяет применять соединитель в аппаратуре, работающей как в наземных условиях, так и на больших высотах.

Расшифровка обозначения

Маркировка изделия содержит сведения о типе, конструктивных особенностях и исполнении. Условное обозначение расшифровывается следующим образом: 2РМТ — тип соединителя негерметичного тропикоустойчивого исполнения; 36 — условный размер корпуса; Б — приборный корпус; П — прямой патрубок; Э — гайка патрубка для экранированного кабеля; 22 — количество контактов; Г1 — сочетание контактов одного диаметра; В1 — покрытие контактов серебром; В — всеклиматическое исполнение. Приёмка изделия соответствует обозначению «5».
