Назначение соединителя

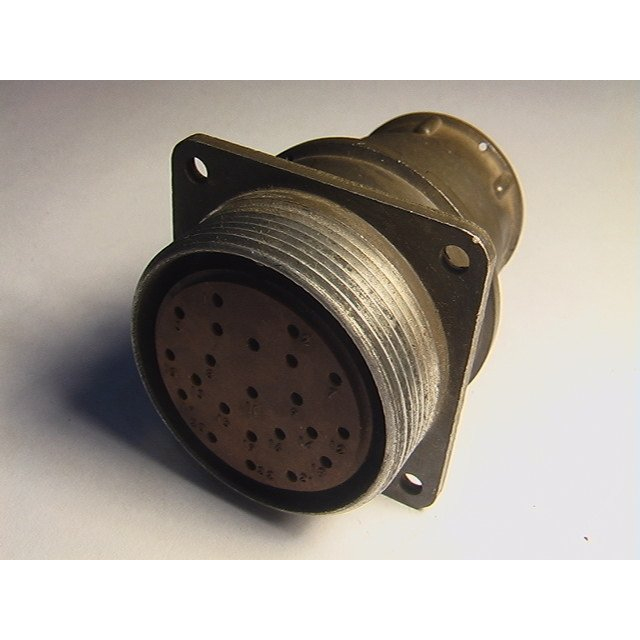

Блочная розетка цилиндрического низкочастотного соединителя 2РМТ36БПЭ22Г1В1 предназначена для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие применяется во внутренних цепях приборов, включая авиационную технику, судостроение и промышленное оборудование, где требуется надежное резьбовое соединение без патрубка и пайка проводов сечением 0,5 мм квадратного.

Соединитель относится к серии 2РМТ и выполнен в тропикоустойчивом всеклиматическом исполнении, что позволяет использовать его в условиях повышенной влажности, значительных перепадов температур и механических воздействий.

Расшифровка обозначения

Маркировка 2РМТ36БПЭ22Г1В1 содержит информацию о конструктивных особенностях изделия:

• 2РМТ — серия тропикоустойчивых цилиндрических соединителей;
• 36 — условный размер корпуса;
• Б — блочный тип, приборная розетка;
• ПЭ — исполнение монтажной части с уплотнением и эластичной манжетой;
• 22 — количество контактов;
• Г — розетка;
• 1 — диаметр контактов 1 мм;
• В — серебряное покрытие контактов;
• 1 — теплостойкость до +100 °C;
• В — всеклиматическое исполнение.

Электрические характеристики

Соединитель рассчитан на ток 6 А на одиночный контакт и суммарно до 110 А. Максимальное рабочее напряжение составляет 560–700 В. Переходное сопротивление контактов не превышает 5 мОм, емкость между контактами — до 6 пФ. Сопротивление изоляции составляет не менее 5000 МОм.

Электрическая прочность изоляции достигает 1850–2300 В в зависимости от условий эксплуатации. Усилие расчленения соединителя составляет до 294 Н.

Климатические и механические параметры

Рабочий диапазон температур — от -60 °C до +100–180 °C. Изделие сохраняет работоспособность при относительной влажности до 98 процентов при температуре +35 °C. Всеклиматическое исполнение соответствует требованиям ГОСТ 15150-69.

Соединитель выдерживает следующие механические воздействия:

• вибрацию в диапазоне частот 1–5000 Гц с ускорением 490 м/с квадратного;
• многократные удары с ускорением до 5000 м/с квадратного;
• линейное ускорение 2000 м/с квадратного;
• пониженное атмосферное давление до 10 в минус двенадцатой степени мм рт. ст.

Надежность и долговечность

Минимальная наработка соединителя составляет 5000 часов. Допустимое число сочленений-расчленений — 500 циклов. Срок сохраняемости изделия — 15 лет.

Конструкция предусматривает резьбовое соединение без патрубка, что упрощает монтаж в приборных корпусах и обеспечивает стабильный электрический контакт при эксплуатации. Блочная розетка рассчитана на пайку проводов сечением 0,5 мм квадратного.
