Назначение и область применения

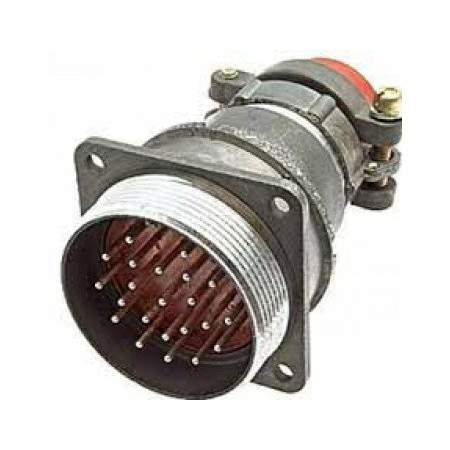

Соединитель 2РМТ36БПЭ20ШВ1 «5» представляет собой цилиндрический низкочастотный электрический разъём тропикоустойчивого исполнения с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Разъём рассчитан на установку в приборные корпуса и внутренний монтаж пайкой, что делает его востребованным в приборостроении, электронной промышленности и смежных отраслях, где требуется стабильное соединение в условиях повышенной влажности, соляного тумана, образования инея, росы и воздействия плесневых грибов.

Корпус диаметром 36 мм и блочный тип исполнения обеспечивают совместимость с ответными кабельными частями серии 2РМТ36. Прямой патрубок корпуса рассчитан на подключение экранированного кабеля, что снижает влияние внешних электромагнитных помех при передаче сигналов.

Подтверждённые технические особенности

Соединитель оснащён 20 контактами с серебряным покрытием, обозначаемым в маркировке индексом В1. Такое покрытие обеспечивает низкое переходное сопротивление и стабильность электрических параметров при длительной эксплуатации. Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм.

Электрические параметры изделия:

• максимальное рабочее напряжение — до 700 В;
• суммарная допустимая нагрузка на соединитель — до 100 А;
• рабочий диапазон частот — до 3 МГц;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Климатическое исполнение всеклиматическое, индекс В в обозначении подтверждает возможность эксплуатации при температурах от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при повышенной влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Устойчивость к внешним воздействиям

Разъём рассчитан на эксплуатацию в жёстких условиях, характерных для тропического и всеклиматического исполнения. Конструкция выдерживает механические и климатические нагрузки без потери электрических характеристик.

Подтверждённые показатели стойкости:

• вибрационные нагрузки в диапазоне до 5000 Гц;
• ударные воздействия с ускорением до 5000 метров в секунду за секунду;
• повышенная влажность до 98 процентов при температуре плюс 40 градусов Цельсия;
• воздействие инея и росы;
• воздействие соляного тумана;
• воздействие плесневых грибов.

Данные характеристики позволяют применять соединитель в аппаратуре, эксплуатируемой на открытом воздухе, в морских условиях и в неотапливаемых помещениях.

Монтаж и эксплуатационные параметры

Изделие предназначено для внутреннего монтажа методом пайки. Блочное исполнение с прямым патрубком под экранированный кабель упрощает установку в приборные панели и корпуса оборудования. Резьбовая фиксация обеспечивает надёжное сочленение с ответной частью и предотвращает самопроизвольное разъединение при вибрациях.

Показатели надёжности:

• минимальная наработка — 5000 часов;
• ресурс по сочленениям — не менее 500 циклов;
• тип монтажа — пайка;
• категория приёмки — «5».

Категория приёмки «5» подтверждает проведение приёмо-сдаточных испытаний в соответствии с установленными требованиями для изделий данного класса. Соединитель поставляется с артикулом 4021 и относится к категории 2РМТ36.

Совместимость и особенности маркировки

Маркировка 2РМТ36БПЭ20ШВ1 содержит полную информацию о конструктивном исполнении изделия. Буква Б указывает на блочный тип, П — на прямой патрубок, Э — на исполнение под экранированный кабель, цифра 20 — на количество контактов, Ш — на штыревой тип контактов, В — на всеклиматическое исполнение, индекс 1 — на вариант конструктивного исполнения с серебряным покрытием контактов.

Разъём совместим с ответными кабельными частями серии 2РМТ36 соответствующего типоразмера и контактной группы. При подборе ответной части необходимо учитывать количество контактов, тип сочленения и климатическое исполнение.
