Назначение соединителя 2РМТ36БПЭ20Ш2В1В

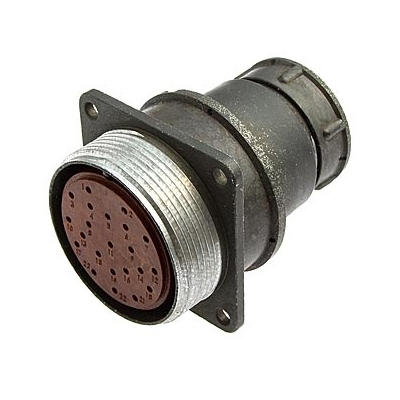

2РМТ36БПЭ20Ш2В1В — это цилиндрический низкочастотный соединитель производства Элекон, предназначенный для электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие применяется там, где требуется надёжное соединение в сложных условиях эксплуатации.

Конструкция относится к серии 2РМТ, которая отличается тропикоустойчивостью, негерметичным исполнением и резьбовой фиксацией сочленения. Такое сочетание делает соединитель пригодным для приборов и оборудования, работающих при воздействии влажного тепла, инея, соляного тумана и озона.

Подтверждённые технические особенности

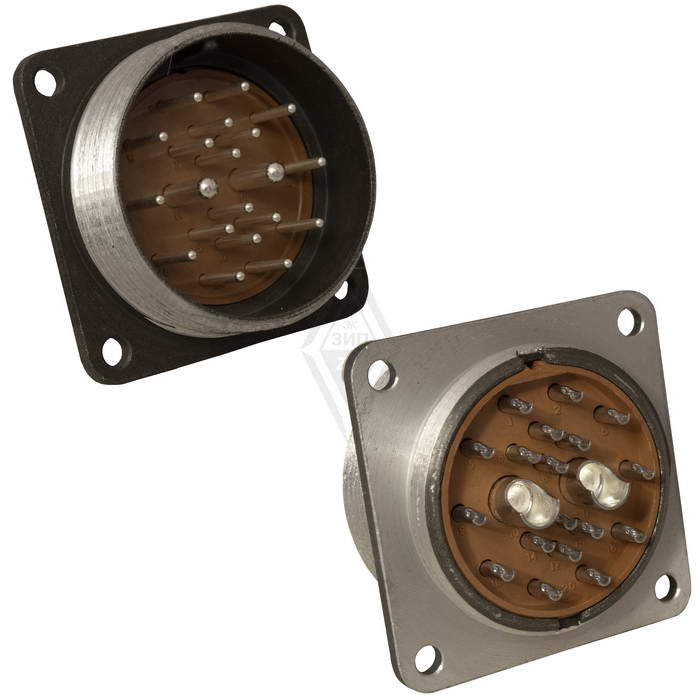

Соединитель имеет диаметр корпуса 36 мм и блочный (приборный) тип корпуса с прямым патрубком для неэкранированного кабеля (ПЭ). Общее количество контактов — 20. Токовая нагрузка на одиночный контакт достигает 10 А для диаметра 1,5 мм, суммарная нагрузка — до 100 А.

• Максимальное рабочее напряжение — до 700 В.
• Сопротивление контактов — не более 5 мОм для диаметра 1 мм или 2,5 мОм для диаметра 1,5 мм.
• Ёмкость между контактами — до 6 пФ.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс сочленений — 500 циклов.
• Покрытие контактов — серебряное (В), исполнение — вилка (Ш).
• Монтаж — пайкой в объёмном исполнении.

Условия эксплуатации и устойчивость к внешним воздействиям

Модель имеет всеклиматическое исполнение (В1В). Рабочая температура — от минус 60 градусов Цельсия, теплостойкость — до плюс 100 градусов Цельсия. Соединитель выдерживает линейное ускорение 2000 м/с², пониженное давление до 10 в минус двенадцатой степени мм рт. ст. и повышенное давление до 5 кгс/см².

Кроме того, изделие устойчиво к влажному теплу, инею, соляному туману и озону, что подтверждает его пригодность для эксплуатации в тяжёлых климатических условиях.

Применение

Благодаря совокупности характеристик соединитель 2РМТ36БПЭ20Ш2В1В применяется в приборах и оборудовании, где необходимо надёжное электрическое соединение при постоянных и переменных токах частотой до 3 МГц. Резьбовая фиксация сочленения и блочный корпус с прямым патрубком для неэкранированного кабеля упрощают монтаж пайкой в объёмном исполнении.

Модель востребована в тех областях, где требуется стойкость к вибрациям, перепадам давления и агрессивным средам, а ресурс в 500 циклов сочленения обеспечивает достаточный запас для обслуживаемого оборудования. Артикул изделия — 50403, категория — 2РМТ36, производитель — Элекон, год — 2017.
