Назначение и область применения

Цилиндрический низкочастотный соединитель 2РМТ36БПЭ20Ш2В1В «5» предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и специальной техники. Изделие рассчитано на работу с экранированным кабелем и применяется при внутреннем монтаже во всеклиматическом исполнении по техническим условиям ТУ ГЕО.364.126ТУ.

Соединитель относится к категории 2РМТ36 и представляет собой розетку приборную блочную с прямым патрубком. Резьбовой вид сочленения обеспечивает надёжную фиксацию ответной части и защиту контактной зоны от механических воздействий. Конструкция ориентирована на стационарную установку в корпусах блоков, стоек и шкафов управления.

Приёмка «5» подтверждает прохождение изделием установленной процедуры контроля в соответствии с нормативной документацией. Соединитель поставляется как комплектующее изделие для производителей электронной аппаратуры, ремонтных организаций и предприятий, выполняющих техническое обслуживание оборудования.

Конструктивные особенности

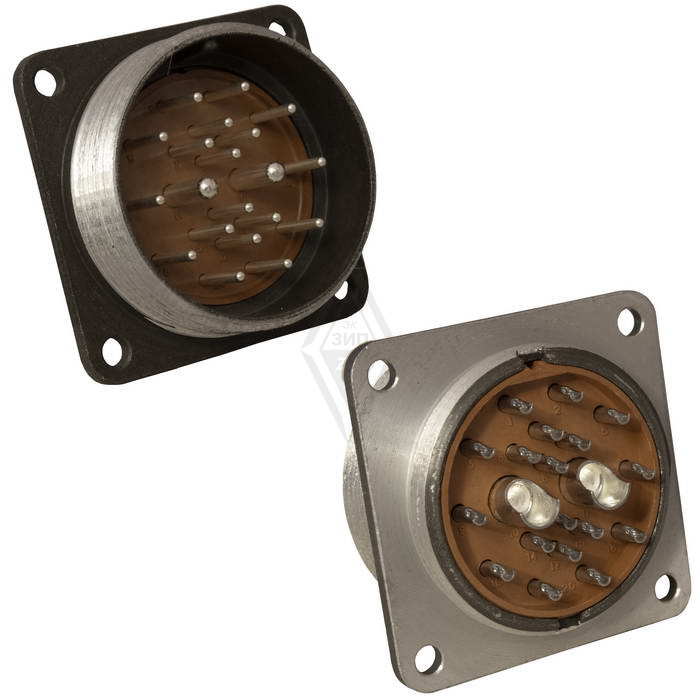

Модель 2РМТ36БПЭ20Ш2В1В «5» имеет условный размер корпуса 36 и оснащена двадцатью контактами. Контактные элементы выполнены с серебряным покрытием, что обеспечивает стабильное электрическое соединение и защиту контактных поверхностей от окисления. Поляризация корпусов выполнена по одношпоночной схеме и имеет обозначение 1В1.

Корпус соответствует приборному исполнению с индексом Б, а патрубок выполнен в прямом варианте с индексом П. Конструкция адаптирована для работы с экранированным кабелем, на что указывает индекс Э в обозначении. Покрытие корпуса защищает соединитель от внешних воздействий и обеспечивает долговременную эксплуатацию в составе аппаратуры.

Монтаж контактов производится объёмным способом или пайкой, что позволяет выбирать технологию подключения в зависимости от условий производства и типа применяемого кабеля. Резьбовое сочленение обеспечивает многократное соединение и разъединение без потери эксплуатационных характеристик.

Электрические параметры и условия эксплуатации

Соединитель рассчитан на максимальное рабочее напряжение до 700 В, что позволяет использовать его в цепях питания и сигнальных цепях аппаратуры широкого назначения. Изделие сохраняет работоспособность при последовательном выполнении сочленений благодаря ресурсу, предусмотренному конструкцией для резьбового соединения.

Температурный диапазон эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия, что подтверждает пригодность соединителя для применения в условиях значительных перепадов температур. Изделие ориентировано на работу во всеклиматическом исполнении при внутреннем монтаже.

Основные характеристики

• Условный размер корпуса: 36
• Количество контактов: 20
• Максимальное рабочее напряжение: 700 В
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия
• Вид сочленения: резьбовой
• Способ монтажа: объёмный или пайка
• Тип кабеля: экранированный
• Покрытие контактов: серебро
• Поляризация корпусов: одношпоночная
• Тип корпуса: приборный блочный, прямой патрубок

Преимущества конструкции и эксплуатационная надёжность

Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения на протяжении всего срока службы. Приборное блочное исполнение с прямым патрубком упрощает установку соединителя на панелях и внутри корпусов оборудования. Конструкция с экранированным кабелем способствует уменьшению влияния электромагнитных помех на передаваемые сигналы.

Резьбовой механизм сочленения исключает самопроизвольное разъединение при вибрациях и механических нагрузках, характерных для промышленной эксплуатации. Одношпоночная поляризация предотвращает неправильное соединение ответных частей и защищает контакты от повреждения при монтаже.

Соединитель 2РМТ36БПЭ20Ш2В1В «5» с артикулом 4020 подходит для замены аналогичных элементов в действующем оборудовании и для комплектации новых изделий. Стабильность геометрических размеров и соответствие техническим условиям обеспечивают совместимость с ответными частями серии 2РМТ.
