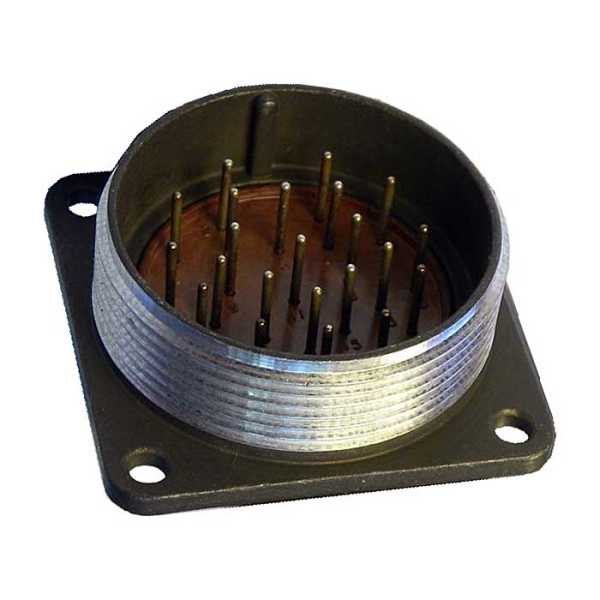

2РМТ36Б22Ш1В1В — блочная вилка электрического соединителя серии 2РМТ36, выпускаемая ПАО «Лтава» (Полтавский электромеханический завод, Украина). Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц и применяется при внутреннем объемном монтаже радиоэлектронной и радиотехнической аппаратуры.

Назначение и область применения

Соединитель относится к классу блочных вилок: он устанавливается непосредственно на блок или шасси аппаратуры и обеспечивает компактное разъемное подключение. Такое исполнение востребовано там, где требуется быстрая замена блока без перепайки проводников, — в приборах, стойках и пультах промышленного и специального назначения.

Основные сферы применения:

• радиоэлектронная и радиотехническая аппаратура с внутренним объемным монтажом;
• промышленные приборы общего назначения, где необходимо блочное подключение;
• оборудование, эксплуатируемое в широком диапазоне температур, включая тропический климат.

Благодаря тропикоустойчивому исполнению и теплостойкости соединитель подходит для всеклиматического применения, в том числе в условиях повышенной влажности и высоких температур.

Подтверждённые технические особенности

Ниже приведены параметры, заявленные для данной модели, без дополнительных допущений.

Электрические параметры

• Число контактов — 22.
• Токовая нагрузка — 6 А на одиночный контакт.
• Максимальный суммарный ток на соединитель — 110 А.
• Рабочее напряжение — до 700 В.
• Рабочая частота цепей — до 3 МГц.
• Сопротивление изоляции — не менее 1000 МОм.

Конструктивные особенности

• Резьбовое сочленение, обеспечивающее механическую фиксацию и надежный электрический контакт.
• Негерметичная конструкция.
• Климатическое исполнение В — тропикоустойчивое.
• Контакты извлекаемые, с серебряным покрытием.
• Метод монтажа — обжимка.

Условия эксплуатации

Изделие сохраняет работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия. Допускается смена температур до плюс 150 градусов Цельсия. Соединитель относится к всеклиматическому исполнению и пригоден к работе в тропическом климате.

Применение и монтаж

Монтаж выполняется обжимкой, что позволяет получить надежное соединение проводника с контактом без пайки и упрощает подготовку жгутов и кабельных сборок. Извлекаемые контакты дают возможность замены или перекомпоновки отдельных цепей без замены всего соединителя, а также облегчают обслуживание и ремонт аппаратуры.

Резьбовое сочленение повышает стойкость соединения к вибрационным и механическим воздействиям и исключает самопроизвольное разъединение в процессе эксплуатации. Серебряное покрытие контактов снижает переходное сопротивление и стабилизирует параметры соединения при длительной работе.

Благодаря сочетанию компактного блочного исполнения, 22 контактов и высокой токовой нагрузке соединитель 2РМТ36Б22Ш1В1В применяется в промышленной аппаратуре, приборах и оборудовании, где требуется надежное разъемное подключение с устойчивостью к температурным и климатическим воздействиям.

Краткая сводка

1. Тип — блочная вилка серии 2РМТ36.
2. Производитель — ПАО «Лтава» (Украина).
3. Артикул — 4005.
4. Число контактов — 22, монтаж обжимкой, контакты извлекаемые.
5. Сочленение — резьбовое, конструкция негерметичная.
6. Электрика — до 6 А на контакт, до 110 А суммарно, до 700 В, до 3 МГц.
7. Условия — от минус 60 до плюс 100 градусов Цельсия, всеклиматическое исполнение.
