Назначение соединителя 2РМТ36Б22Ш1В1В

Разъем 2РМТ36Б22Ш1В1В производства завода «Элекон» представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМТ, выпускаемый по российскому стандарту. Основное назначение изделия — коммутация электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, промышленном и военном оборудовании.

Соединитель применяется там, где требуется надежное и многократно разъемное соединение кабельных и приборных цепей: в блоках питания, пультах управления, измерительных и связных устройствах, а также в составе комплектных систем, работающих в сложных климатических условиях. Исполнение с индексом «В1В1» соответствует всеклиматическому варианту, что расширяет область применения изделия.

Конструкция и особенности исполнения

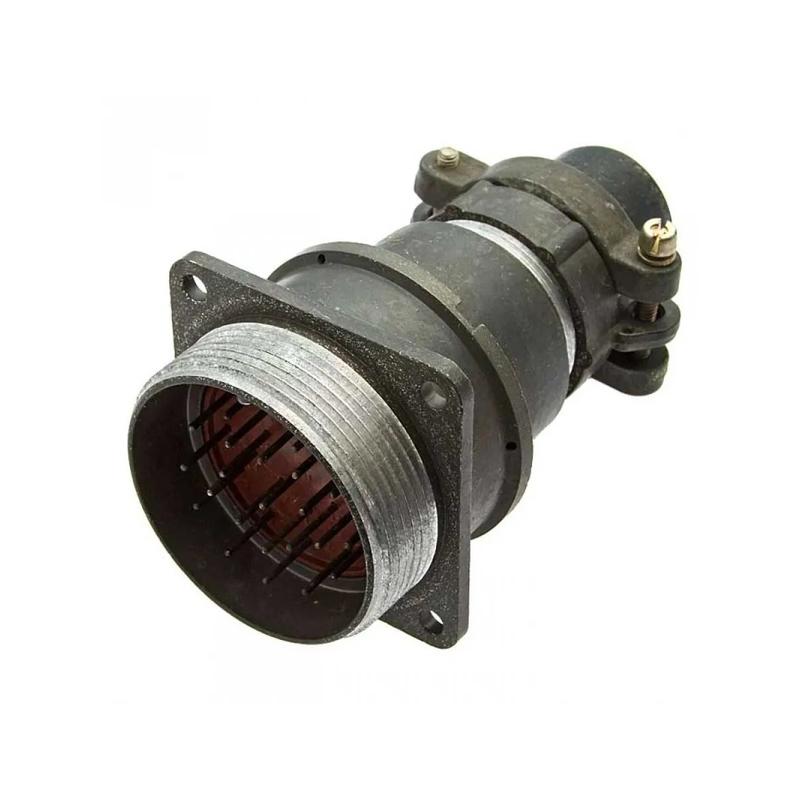

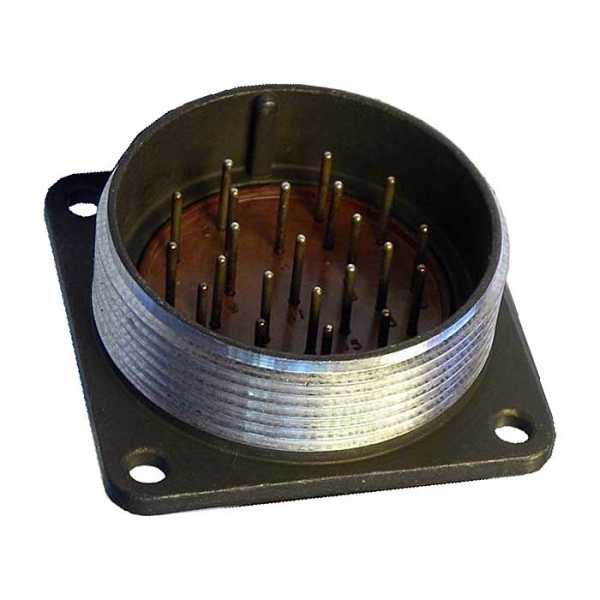

Изделие выполнено в виде комплекта «вилка–розетка» и имеет металлический корпус. Соединение частей осуществляется резьбовым способом, что обеспечивает надежную фиксацию ответных частей и устойчивость к вибрационным нагрузкам. Уровень исполнения — негерметичный, при этом корпус и материалы рассчитаны на тропическую и климатическую устойчивость.

Контакты соединителя имеют серебряное покрытие. Это обеспечивает стабильные электрические характеристики и надежный контакт в условиях длительной эксплуатации. Конструкция допускает монтаж как приборных (внутренних), так и кабельных вариантов подключения, в том числе с использованием экранированных или неэкранированных кабелей.

Технические характеристики

• Тип изделия: цилиндрический низкочастотный электрический соединитель серии 2РМТ.
• Количество контактов: 22.
• Тип соединения: резьбовое, комплект «вилка–розетка».
• Материал корпуса: металл.
• Покрытие контактов: серебряное.
• Род коммутируемого тока: постоянный и переменный.
• Максимальное напряжение: ориентировочно до 700 В в зависимости от конкретного типа соединителя.
• Рабочий ток на контакт: от нескольких ампер до десятков ампер.
• Диапазон рабочих температур: ориентировочно от минус 60 до плюс 100 градусов Цельсия.
• Уровень герметичности: негерметичное исполнение.
• Климатическая устойчивость: всеклиматическое, тропикостойкое исполнение.

Применение и условия эксплуатации

Благодаря широкому температурному диапазону и стойкости к воздействию климатических факторов соединитель подходит для эксплуатации в тяжелых условиях, включая тропический климат и регионы с холодным климатом. Металлический корпус и резьбовая фиксация делают его пригодным для оборудования, подверженного вибрациям и механическим нагрузкам.

Разъем применяется в составе радиоэлектронной аппаратуры промышленного и военного назначения, в приборах и кабельных сборках, где требуется надежная коммутация цепей с числом контактов 22. Возможность установки с экранированными и неэкранированными кабелями позволяет использовать изделие в схемах, чувствительных к помехам, а также в стандартных линиях связи и питания.

При монтаже следует учитывать негерметичное исполнение соединителя: изделие не предназначено для работы в условиях прямого воздействия влаги под давлением или длительного погружения. Для сохранения заявленных характеристик важно соблюдать требования к затяжке резьбового соединения и качеству разделки кабеля.
