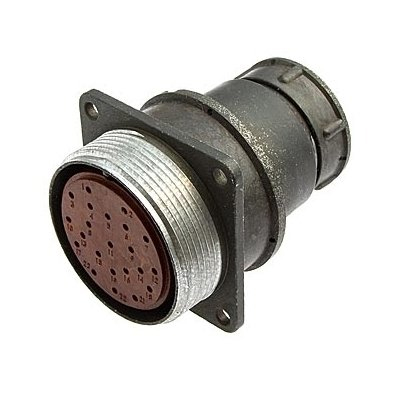

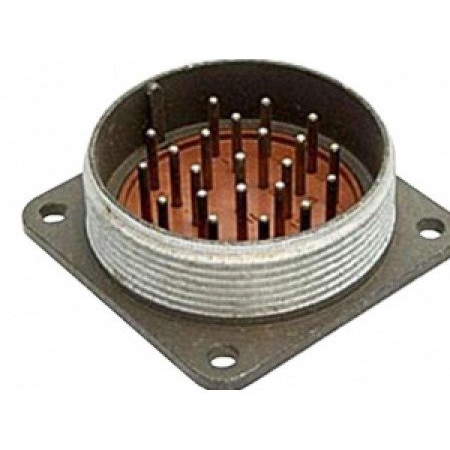

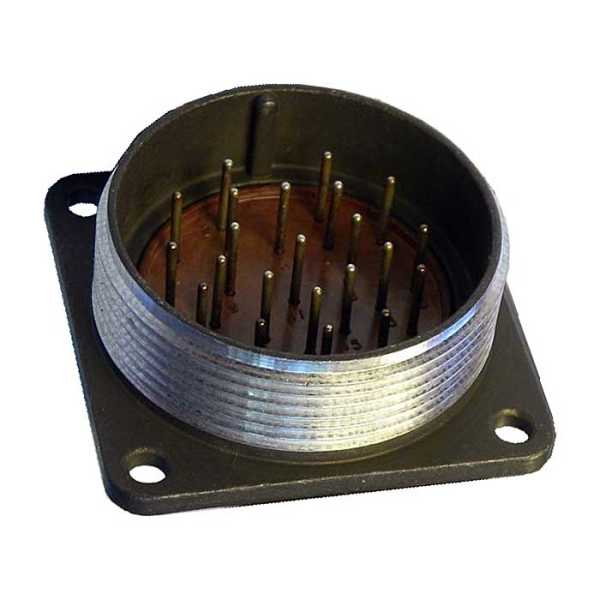

Назначение разъёма 2РМТ36Б22Ш1В1В

Разъём 2РМТ36Б22Ш1В1В производства завода «Элекон» относится к серии цилиндрических соединителей 2РМТ и предназначен для надёжного электрического соединения в промышленных и приборных системах. Изделие применяется для внутреннего монтажа кабелей и проводов, обеспечивая коммутацию электрических цепей в составе электромеханического оборудования.

Модель выпускается в соответствии с техническими условиями ТУ ГЕО.364.126ТУ, что подтверждает её соответствие заводским требованиям к данной серии соединителей. Разъём не взаимосочленяется с серией 2РМДТ из-за разной схемы контактов, поэтому при подборе ответной части необходимо учитывать принадлежность именно к линейке 2РМТ.

Подтверждённые особенности и характеристики

Конструкция и параметры разъёма определяются его маркировкой и данными производителя. Ниже перечислены основные подтверждённые особенности изделия.

• Количество контактов — 22.
• Рабочее напряжение — до 700 В.
• Ток на контакт — до 36 А.
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C.
• Вид сочленения — резьбовой.
• Ресурс соединений — до 500 сочленений и расчленений.
• Исполнение — всеклиматическое.
• Способ монтажа — пайка или объёмный монтаж.
• Вариант исполнения — негерметичный, экранированный.
• Корпус — с одношпоночной поляризацией.
• Монтажная часть — без патрубка (обозначение Б).
• Тип изделия — вилка (обозначение Ш1).
• Покрытие контактов — серебро (обозначение В), что обеспечивает хорошую проводимость.
• Производитель — завод «Элекон».

Применение

Разъём 2РМТ36Б22Ш1В1В используется в электромеханике для приборных и кабельных соединений в различных отраслях, включая промышленное оборудование. Благодаря всеклиматическому исполнению и широкому температурному диапазону он подходит для эксплуатации в составе оборудования, работающего в сложных условиях окружающей среды.

Серебряное покрытие контактов способствует стабильной передаче электрического сигнала и снижению переходного сопротивления. Резьбовое сочленение обеспечивает механическую прочность соединения, а одношпоночная поляризация корпуса исключает неправильную стыковку ответных частей. Ресурс до 500 соединений позволяет применять разъём в узлах, где требуется периодическое подключение и отключение кабелей.

Монтаж выполняется пайкой или объёмным способом, что даёт возможность использовать изделие как в приборах, так и в кабельных сборках. Разъём предназначен для внутреннего монтажа, поэтому при установке важно соблюдать требования технических условий ТУ ГЕО.364.126ТУ и учитывать негерметичное исполнение при выборе места размещения.

Ключевые параметры для подбора

1. Тип изделия — вилка серии 2РМТ с 22 контактами.
2. Электрические параметры — до 700 В и до 36 А на контакт.
3. Температурный диапазон — от минус 60 °C до плюс 100 °C.
4. Покрытие контактов — серебро.
5. Совместимость — только с ответными частями серии 2РМТ, не с 2РМДТ.
