Назначение разъёма 2РМТ36Б22Ш1В1В

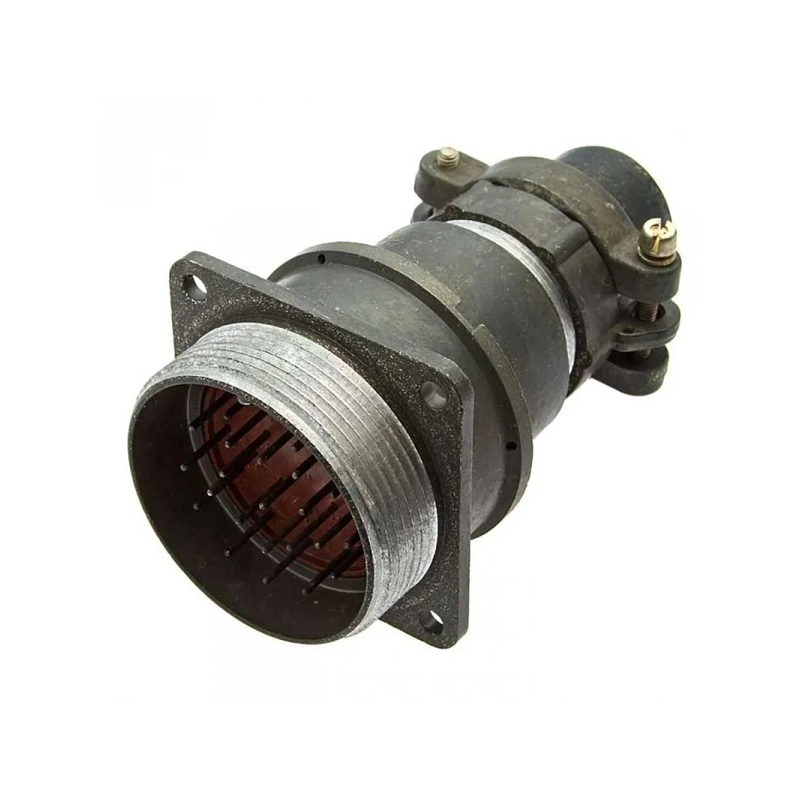

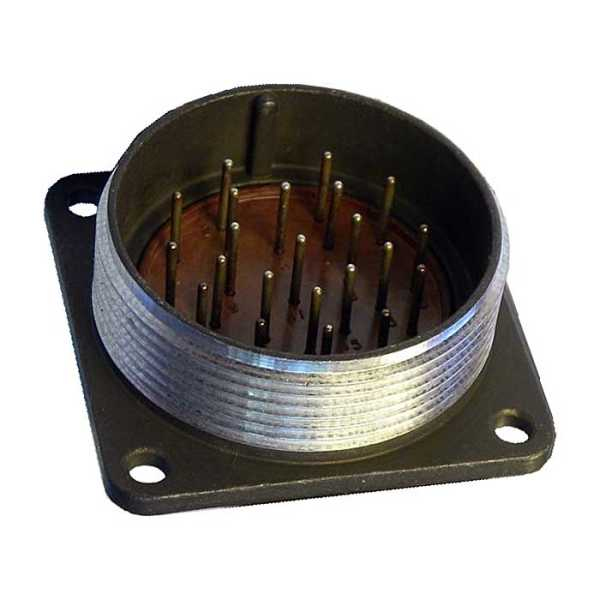

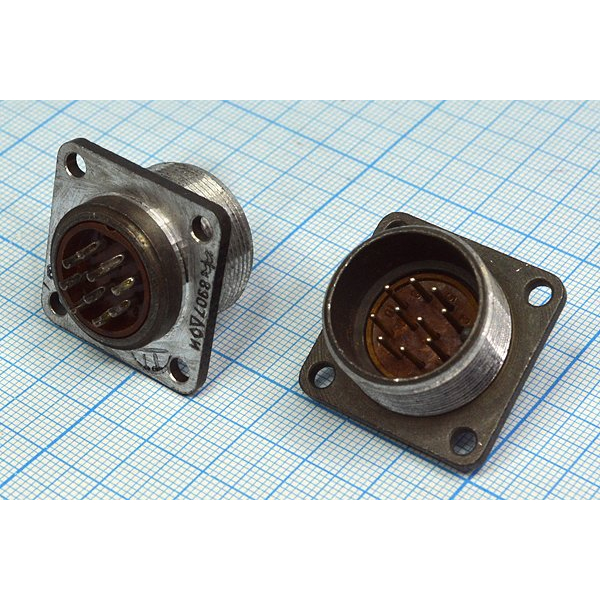

Разъём 2РМТ36Б22Ш1В1В представляет собой низкочастотный цилиндрический электрический соединитель типа 2РМТ, выполненный по отечественному стандарту. Это вилка блочная (приборная) без патрубка, с серебряным покрытием контактов. Изделие предназначено для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц в радиоэлектронной аппаратуре. Соединитель рассчитан на применение в промышленном и военном оборудовании, где требуется стабильный электрический контакт и устойчивость к внешним воздействиям.

Наиболее распространённый вариант использования — внутренний объёмный монтаж внутри блоков или приборов. Блочное исполнение корпуса позволяет закреплять разъём непосредственно на панели, плате или шасси устройства, а отсутствие патрубка упрощает компоновку в ограниченном пространстве. Разъём обеспечивает надёжное экранирование соединения и защиту от электромагнитных помех при работе в составе экранированных линий.

Конструктивные особенности и подтверждённые характеристики

Маркировка 2РМТ36Б22Ш1В1В содержит полную информацию о конструктивном исполнении изделия. Тип соединителя «2РМТ» указывает на принадлежность к серии низкочастотных цилиндрических разъёмов. Цифра «36» обозначает типоразмер корпуса, определяющий его диаметр и общие габариты. Литера «Б» указывает на блочный (приборный) корпус, монтируемый на плату или панель. Число «22» означает количество контактов — 22 штыря. Литера «Ш» обозначает вилку, а сочетание «1В1В» характеризует всеклиматическое исполнение и тип конструкции без патрубка, рассчитанный в том числе на тропические условия.

К электрическим характеристикам разъёма относятся:

• рабочее напряжение — до нескольких сотен вольт, ориентировочно 500–700 В в зависимости от режима работы;
• токовая нагрузка — до приблизительно 6 А на один контакт;
• суммарная токовая нагрузка — до примерно 110 А на весь разъём;
• сопротивление контактов единичных пар — от единиц до десятков миллиом;
• сопротивление изоляции в нормальных условиях — порядка тысяч мегаом.

Корпус имеет резьбовое сочленение с ответной розеткой. Фиксация соединения осуществляется обжимным колпачком, что обеспечивает надёжную механическую и электрическую фиксацию. Поляризация корпусов выполнена одношпоночной — это исключает неправильное соединение и защищает контакты от повреждения при ошибочной стыковке.

Условия эксплуатации и применение

Разъём выполнен во всеклиматическом исполнении и сохраняет работоспособность в диапазоне температур примерно от минус 60 до плюс 100 градусов Цельсия. Конструкция рассчитана на резкие смены температур, воздействие вибрации и ударов, что позволяет использовать соединитель в аппаратуре, эксплуатируемой в жёстких условиях.

Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных пар. Это особенно важно при длительной эксплуатации в условиях повышенной влажности и при хранении оборудования в неотапливаемых помещениях.

Типовые области применения включают вторичные цепи питания, сигнальные линии управления, соединения между отдельными модулями внутри приборных стоек, промышленных контроллеров, измерительных комплексов и радиоэлектронной аппаратуры специального назначения. Благодаря резьбовой фиксации разъём устойчив к самопроизвольному расчленению при вибрационных нагрузках, что делает его пригодным для применения на подвижных объектах и в стационарном оборудовании с повышенными требованиями к надёжности соединений.

Подключение проводников осуществляется со стороны монтажной части блочного корпуса. Штыревые контакты рассчитаны на пайку или обжим в соответствии с принятой технологией монтажа на конкретном производстве. Конструкция без патрубка предполагает прямой ввод проводов со стороны внутренней полости прибора, что упрощает экранирование жгутов и сокращает длину монтажных соединений.

Преимущества конструктивного исполнения

Блочная вилка 2РМТ36Б22Ш1В1В сочетает компактность приборного монтажа с высокой механической прочностью резьбового сочленения. Одношпоночная поляризация исключает ошибки при подключении ответной части, а серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление на протяжении всего срока службы.

Всеклиматическое исполнение с расширенным температурным диапазоном позволяет применять разъём как в отапливаемых помещениях, так и в неотапливаемых отсеках, на открытых площадках и в составе оборудования, транспортируемого в нерабочем состоянии. Устойчивость к вибрации и ударам подтверждает пригодность соединителя для ответственных применений, где нарушение электрического контакта недопустимо.
