Назначение и область применения

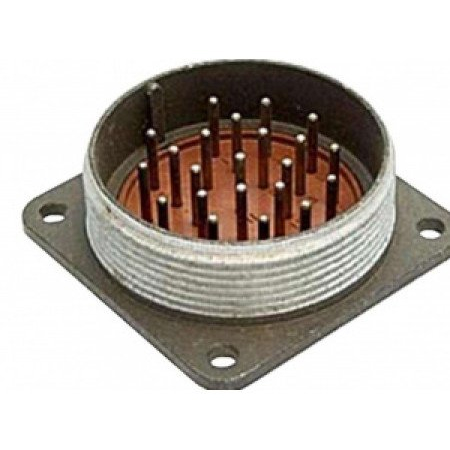

Разъём 2РМТ36Б22Ш1А1В представляет собой приборную (блочную) вилку из серии 2РМТ, предназначенную для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на соединение с ответной розеткой соответствующего типоразмера и применяется преимущественно для внутреннего объёмного монтажа в приборных и промышленных устройствах.

Основные сферы использования включают радиоэлектронную аппаратуру, измерительные приборы, промышленную автоматику и другие системы, где требуются надёжные всеклиматические соединители с высокой механической прочностью и стабильными электрическими параметрами. Благодаря конструктивному исполнению и частотным характеристикам разъём пригоден как для передачи аналоговых и цифровых сигналов, так и для организации цепей питания.

Серия 2РМТ рассчитана на работу с токами частотой до 3 МГц, что расширяет возможности применения вилки в низкочастотных и импульсных схемах. Исполнение В2.1 гарантирует сохранение рабочих характеристик при эксплуатации в тяжёлых климатических условиях.

Технические характеристики

Электрические параметры

• Количество контактов: 22 штыревых контакта
• Рабочее напряжение: до 560 В или 700 В постоянного или переменного тока в зависимости от режима эксплуатации
• Токовая нагрузка на одиночный контакт: до 6 А
• Суммарная токовая нагрузка на весь разъём: до 110 А
• Сопротивление контактов: не более 5 мОм
• Ёмкость между контактами: не более 6 пФ
• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм
• Диапазон рабочих частот: до 3 МГц

Низкое переходное сопротивление контактов обеспечивает минимальные потери энергии и стабильность электрического соединения даже при длительной эксплуатации. Высокое сопротивление изоляции и малая межконтактная ёмкость уменьшают взаимное влияние цепей и паразитные наводки, что особенно важно при передаче слаботочных сигналов.

Механические и конструктивные параметры

• Условный размер корпуса: 36 (диаметр корпуса определяется по ГОСТ и техническим условиям серии 2РМ)
• Тип корпуса: Б — приборный (блочный), без патрубка, для монтажа в приборах и панелях
• Многократный удар: до 1000 м/с²
• Одиночный удар: до примерно 5000 м/с²
• Усилие расчленения: не более примерно 294 Н (30 кгс)
• Покрытие контактов: золото или серебро

Приборное исполнение корпуса без патрубка позволяет жёстко закреплять вилку на панелях, шасси или корпусах оборудования, обеспечивая удобный доступ для ответных соединителей. Покрытие контактов золотом или серебром гарантирует высокую коррозионную стойкость, низкое и стабильное переходное сопротивление, а также надёжную работу при коммутациях в условиях повышенной влажности и агрессивных сред.

Климатическое исполнение и эксплуатационные особенности

Разъём выполнен в всеклиматическом исполнении В2.1, что подтверждает его пригодность для применения в широком диапазоне внешних воздействий. Изделие сохраняет работоспособность при повышенной влажности, выпадении конденсата, воздействии солевого тумана, солнечного излучения и плесневых грибов.

Механическая прочность вилки подтверждена способностью выдерживать значительные ударные нагрузки — как многократные, так и одиночные. Это позволяет применять разъём в аппаратуре, подверженной вибрациям, ударным воздействиям и перемещениям в процессе эксплуатации. Усилие расчленения нормировано и не превышает 294 Н, что обеспечивает надёжную фиксацию соединения при одновременной возможности разъединения без применения специального инструмента.

Конструкция и материалы разъёма рассчитаны на длительную эксплуатацию в составе ответственных систем, где отказ соединителя может привести к нарушению работы всего устройства. Низкое переходное сопротивление и стабильность электрических характеристик в течение всего срока службы делают вилку 2РМТ36Б22Ш1А1В надёжным элементом межблочных и внутриприборных соединений.
