Назначение соединителя 2РМТ36Б22Г1В1В

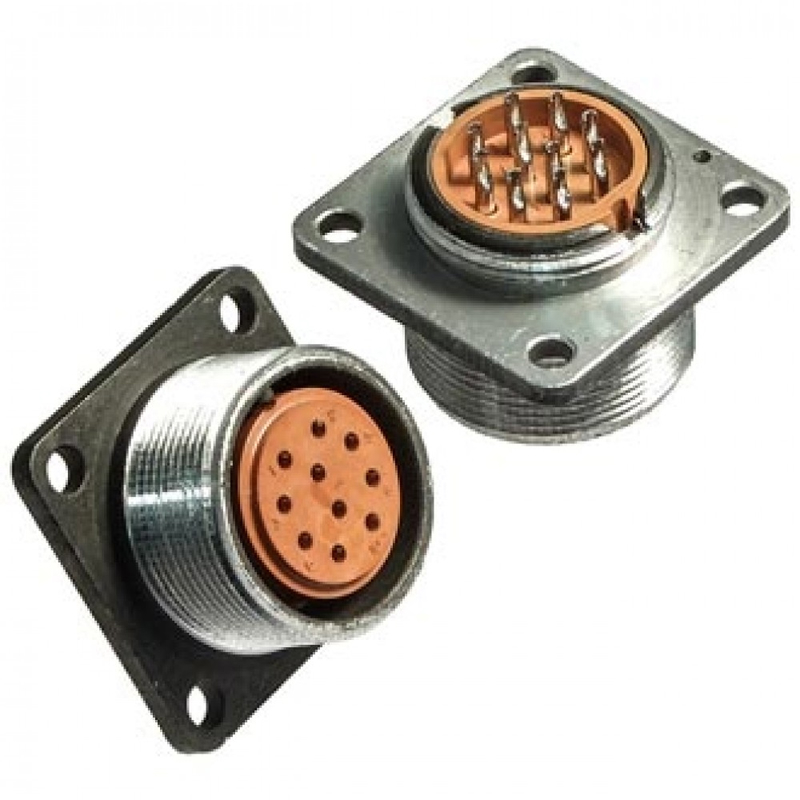

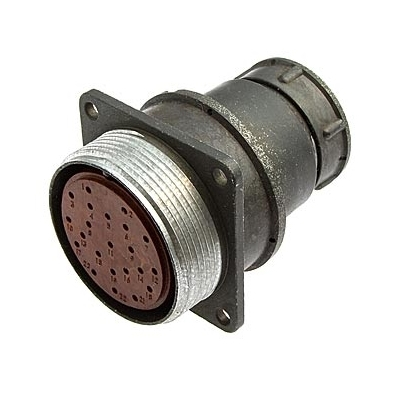

2РМТ36Б22Г1В1В — низкочастотный цилиндрический электрический соединитель (разъем) отечественного производства под торговой маркой «Элекон», относящийся к серии 2РМТ36. Изделие представляет собой приборную розетку блочного исполнения и предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Разъем применяется для внутреннего объемного монтажа в приборах, блоках и других устройствах, где требуется надежное электрическое соединение с возможностью многократного сочленения и расчленения. Конструкция рассчитана на эксплуатацию в негерметичных всеклиматических условиях, что делает его пригодным для использования в различных климатических зонах.

Подтвержденные технические особенности

Ниже перечислены характеристики, указанные для данной модели соединителя:

• Количество контактов — 22.
• Номинальный рабочий ток на один контакт — обычно до 6 А.
• Суммарный ток через соединитель — до порядка 110 А.
• Максимальное рабочее напряжение — до 700 В постоянного или переменного тока.
• Частотный диапазон — до 3 МГц.
• Тип корпуса — цилиндрический, исполнение приборной розетки блочного типа.
• Фиксация сочлененного положения — резьбовая.
• Покрытие контактов — благородные металлы (серебро или золото).
• Климатическое исполнение — всеклиматическое, для негерметичных условий.
• Монтаж — внутренний объемный, в приборах и блоках.

Применение благородных металлов в покрытии контактов обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость, что важно для стабильной работы в течение длительного срока службы.

Область применения и особенности эксплуатации

Соединитель 2РМТ36Б22Г1В1В ориентирован на использование в составе электронной и электротехнической аппаратуры, где требуется передача сигналов и питающих напряжений по большому числу цепей одновременно. Благодаря 22 контактам и суммарному току до порядка 110 А разъем подходит для комбинированных силовых и сигнальных цепей в одном корпусе.

Резьбовая фиксация сочлененного положения препятствует самопроизвольному расчленению под действием вибрации и механических нагрузок, что характерно для приборов, работающих в подвижных или транспортируемых объектах. Цилиндрический корпус блочного исполнения упрощает монтаж в корпусах блоков и шкафах, а всеклиматическое исполнение позволяет применять изделие в негерметичных условиях без дополнительных мер защиты от климатических факторов.

Доступный диапазон напряжений до 700 В и токовые возможности делают соединитель пригодным как для слаботочных измерительных и управляющих цепей, так и для цепей с повышенной токовой нагрузкой. Низкочастотный характер изделия (до 3 МГц) определяет его применение преимущественно в цепях питания, управления, сигнализации и передачи данных, где не требуются сверхвысокие частоты.

Краткое резюме

2РМТ36Б22Г1В1В от «Элекон» — это приборная розетка серии 2РМТ36 с 22 контактами, резьбовой фиксацией и всеклиматическим исполнением. Она рассчитана на ток до 6 А на контакт, суммарный ток до порядка 110 А и напряжение до 700 В, предназначена для внутреннего объемного монтажа в негерметичных условиях и применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц.
