Назначение соединителя 2РМТ36Б20Ш2В1В

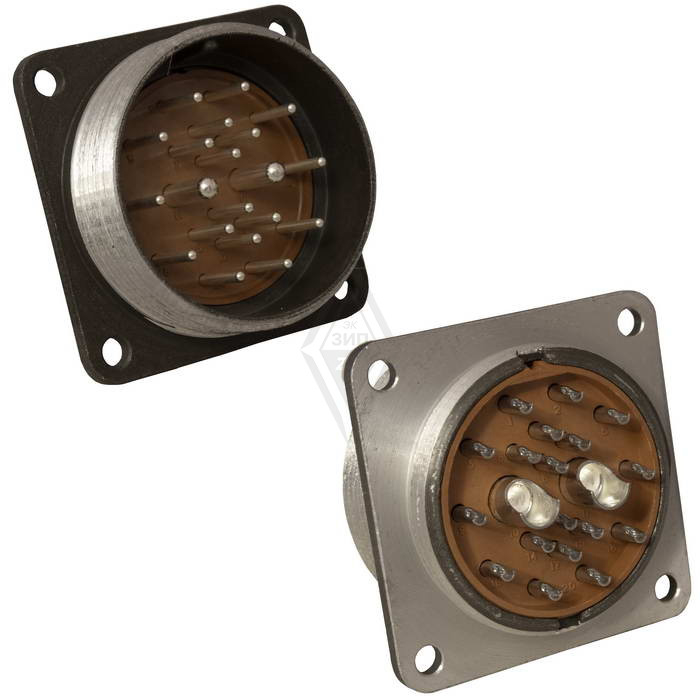

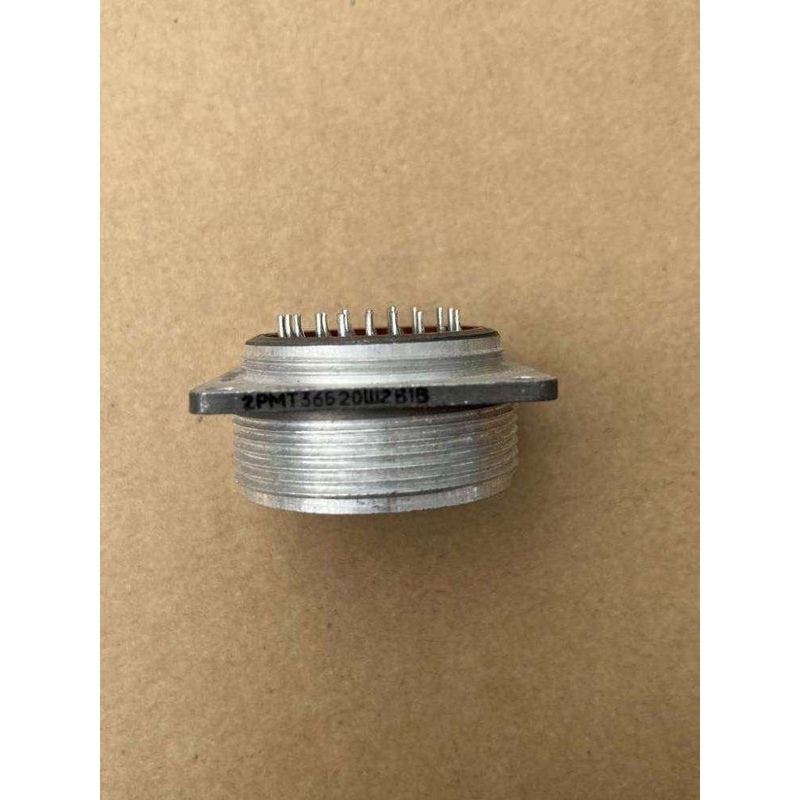

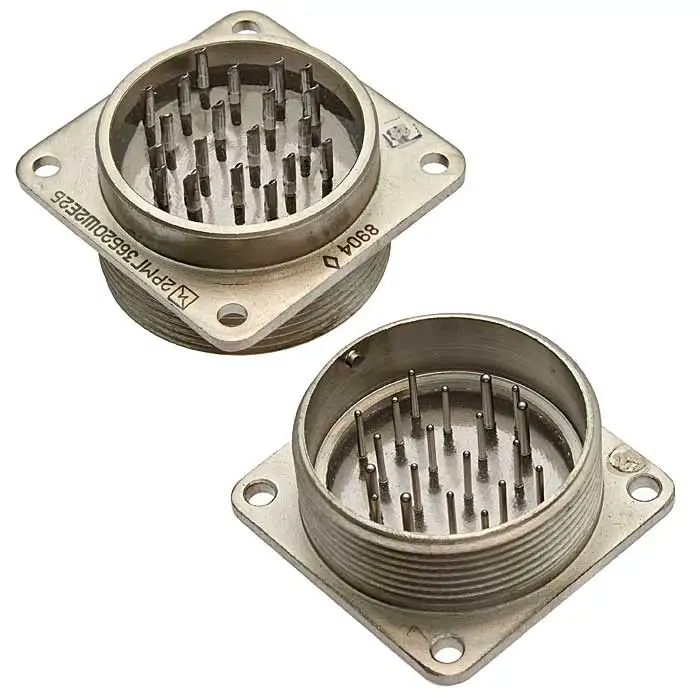

2РМТ36Б20Ш2В1В от производителя Элекон представляет собой приборную вилку цилиндрического соединителя серии 2РМТ. Данный соединитель предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации электрических сигналов и питания в составе приборов, оборудования и систем, где требуется надёжное разъёмное соединение с резьбовым сочленением.

Вилка относится к категории 2РМТ36 и выпускается в всеклиматическом исполнении по ГОСТ. Это означает, что изделие рассчитано на эксплуатацию в различных климатических зонах и устойчиво к воздействию внешних факторов в пределах заявленных температурных режимов.

Технические характеристики и особенности

Соединитель 2РМТ36Б20Ш2В1В имеет 20 контактов диаметром 1 мм. Максимальный ток на один контакт составляет 6 А, а общий ток на все контакты — до 100 А. Рабочее напряжение достигает 700 В, при этом для переменного тока значение составляет 560 В.

Диаметр корпуса изделия равен 36 мм. Сочленение выполнено резьбовым с одношпоночной поляризацией, что обеспечивает правильную ориентацию ответных частей и исключает ошибку при подключении. Монтаж возможен объёмный или пайкой. Конструкция выполнена без патрубка.

Контакты имеют серебряное покрытие, что обозначено в маркировке буквой В. Теплостойкость соединителя достигает 100 градусов Цельсия. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Изделие негерметичное и экранированное.

Ключевые электрические параметры:

• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений — до 500 циклов.

Указанные значения подтверждают, что соединитель подходит для ответственных применений, где важны стабильность контакта и длительный срок службы.

Конструктивные особенности

Резьбовое сочленение с одношпоночной поляризацией упрощает монтаж и повышает надёжность фиксации. Отсутствие патрубка делает вилку компактной и удобной для внутреннего монтажа. Экранированное исполнение позволяет использовать соединитель в цепях, где требуется защита от электромагнитных помех. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрического соединения.

Применение и условия эксплуатации

2РМТ36Б20Ш2В1В предназначен для внутреннего монтажа в различных отраслях промышленности, включая приборостроение. Соединитель может применяться в составе электронных блоков, пультов управления, измерительной аппаратуры и других устройств, где необходима коммутация цепей постоянного и переменного тока с частотой до 3 МГц.

Всеклиматическое исполнение по ГОСТ и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяют эксплуатировать изделие как в отапливаемых помещениях, так и в неотапливаемых условиях, включая районы с холодным и умеренным климатом. Теплостойкость до 100 градусов Цельсия гарантирует работоспособность при нагреве в процессе эксплуатации.

Монтаж соединителя может выполняться объёмным способом или пайкой, что даёт гибкость при построении жгутов и кабельных сборок. Негерметичное и экранированное исполнение определяет область применения: изделие не предназначено для работы под водой или в условиях прямого воздействия влаги под давлением, но успешно используется в стандартных условиях внутри приборов и шкафов.

Соединитель 2РМТ36Б20Ш2В1В от Элекон сочетает компактный корпус диаметром 36 мм, 20 контактов с серебряным покрытием и высокие электрические параметры, что делает его востребованным решением для ответственных электрических соединений в приборостроении и смежных отраслях.
