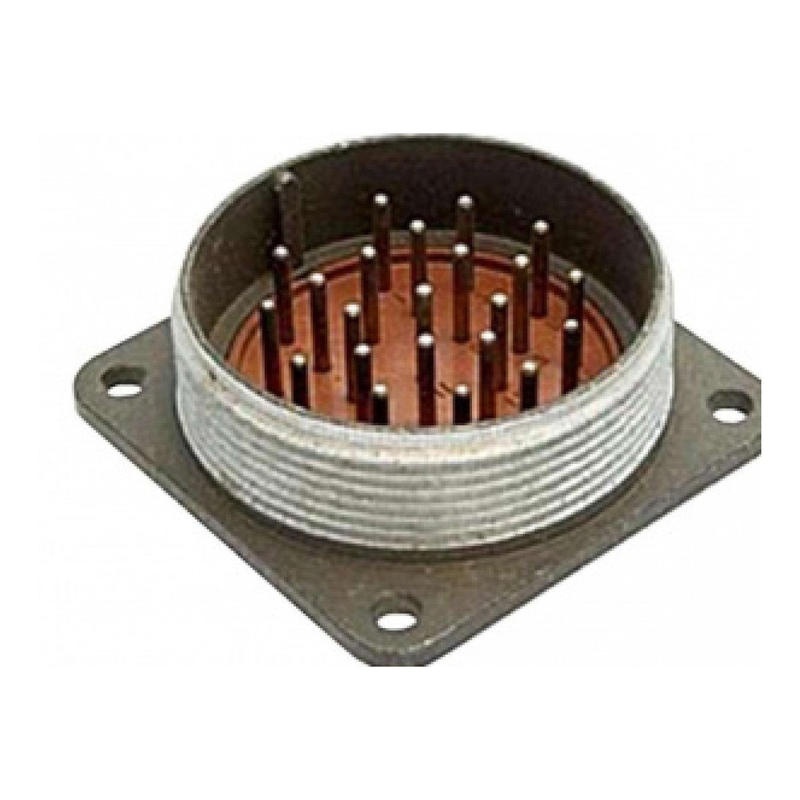

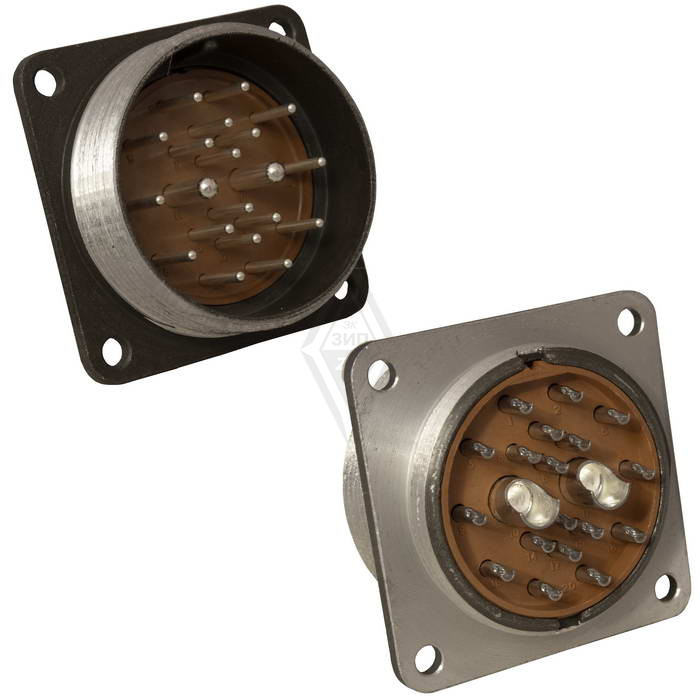

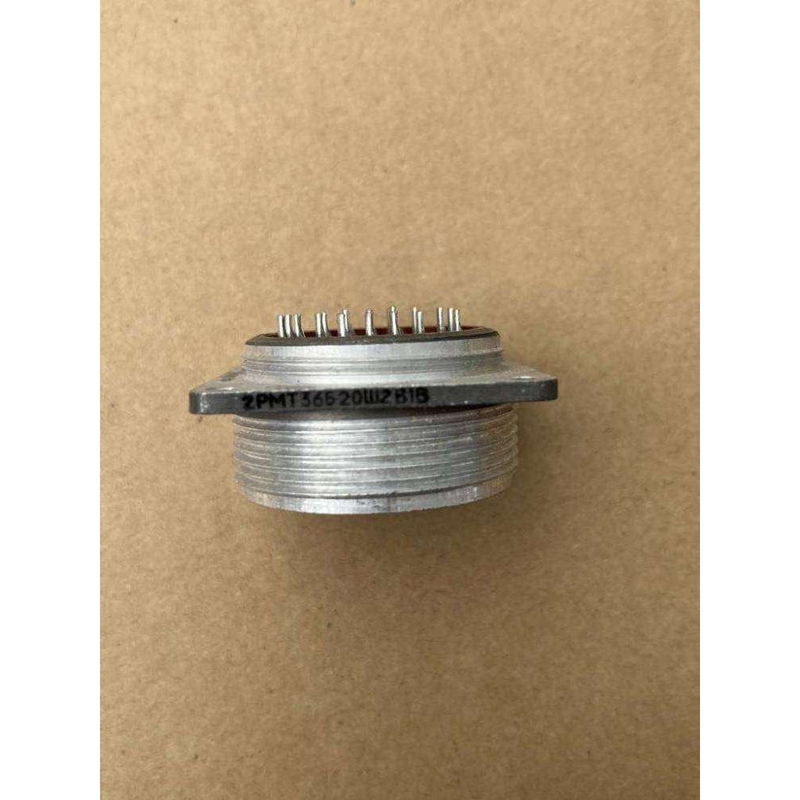

Назначение разъёма 2РМТ36Б20Ш2В1В

Разъём 2РМТ36Б20Ш2В1В производства завода «Элекон» представляет собой негерметичный цилиндрический соединитель серии 2РМТ. Он предназначен для коммутации электрических цепей постоянного и переменного тока в приборах, устройствах и радиоэлектронной аппаратуре. Основное назначение изделия — обеспечение надёжного электрического соединения проводов и кабелей внутри блоков и между блоками оборудования, где требуется стабильная передача сигнала и питания.

Модель относится к приборным блочным разъёмам с корпусом типа Б. Резьбовое соединение частей и одношпоночная поляризация корпусов исключают несанкционированное соединение несовместимых деталей, что важно при сборке и эксплуатации сложных электронных систем. Такая конструкция упрощает монтаж и снижает риск ошибки при подключении.

Подтверждённые особенности и характеристики

Разъём 2РМТ36Б20Ш2В1В имеет 20 контактов. Рабочее напряжение в нормальных условиях достигает 700 В. Допустимый ток на каждый контакт составляет порядка нескольких ампер и зависит от диаметра и сечения подключаемого провода. Суммарный ток по всей группе контактов может достигать десятков ампер.

Контакты выполнены с серебряным покрытием, что обозначено буквой В в маркировке. Серебрение снижает переходное сопротивление и повышает стабильность электрического соединения на протяжении всего срока службы. Исполнение разъёма всеклиматическое: рабочий диапазон температур обычно составляет от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Это позволяет применять изделие в условиях значительных перепадов температуры и повышенной влажности.

Разъём тропикоустойчив и виброустойчив. Ресурс сочленений рассчитан на несколько сотен циклов подключения и отключения, до порядка 500 циклов, что обеспечивает длительный срок эксплуатации без потери контактных свойств.

• Количество контактов: 20.
• Максимальное рабочее напряжение: до 700 В в нормальных условиях.
• Рабочий ток на контакт: несколько ампер, в зависимости от провода.
• Суммарный ток группы контактов: до десятков ампер.
• Покрытие контактов: серебряное.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Ресурс сочленений: до 500 циклов.
• Тип корпуса: приборный блочный, корпус Б.
• Соединение: резьбовое, с одношпоночной поляризацией.

Применение и монтаж

Разъём 2РМТ36Б20Ш2В1В применяется в радиоэлектронной аппаратуре, измерительных приборах и промышленных устройствах, где требуется надёжное соединение проводов и кабелей. Он востребован в тех случаях, когда необходимо обеспечить коммутацию цепей с напряжением до 700 В и токами в несколько ампер на контакт, а также устойчивость к вибрации, тропическому климату и перепадам температур.

Монтаж выполняется объёмным способом или пайкой. Разъём может быть выполнен как вилка или розетка, с возможностью прямого или углового патрубка, а также без него. Это даёт гибкость при компоновке оборудования и прокладке кабельных трасс. Одношпоночная поляризация корпусов гарантирует правильное взаимное расположение частей и предотвращает неправильное сочленение.

Благодаря серебряному покрытию контактов и всеклиматическому исполнению изделие подходит для длительной эксплуатации в составе ответственных электротехнических и электронных систем. Разъём соответствует своему назначению в приборах и устройствах постоянного и переменного тока и обеспечивает стабильную работу при соблюдении допустимых токовых и температурных режимов.
