Назначение

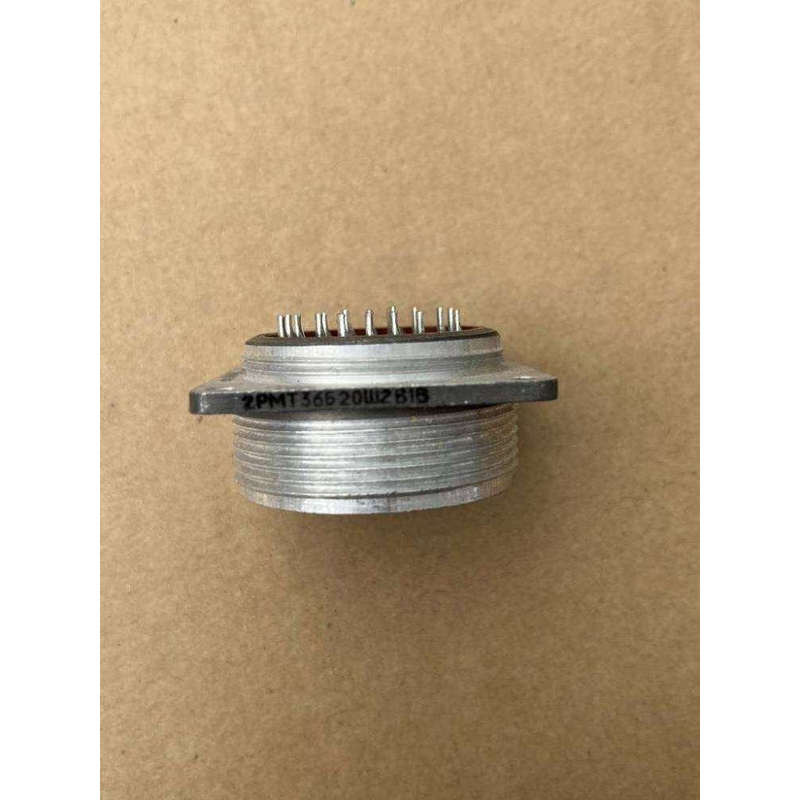

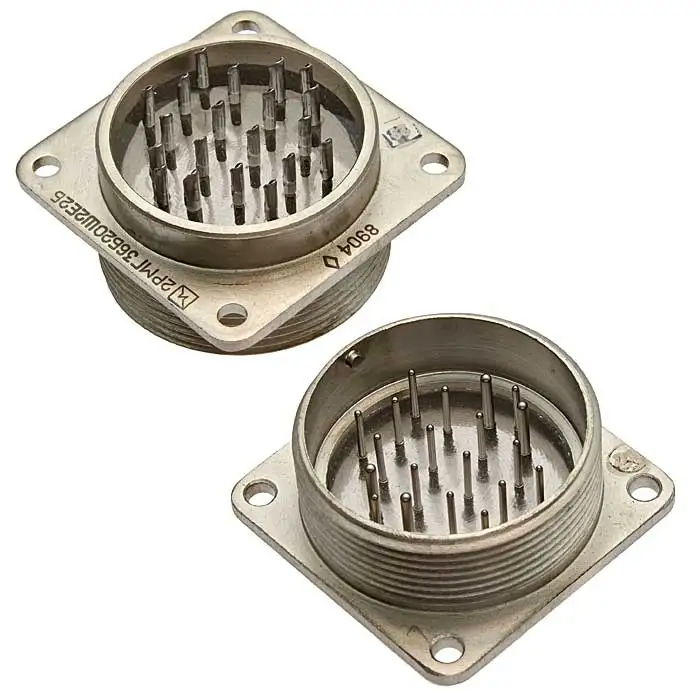

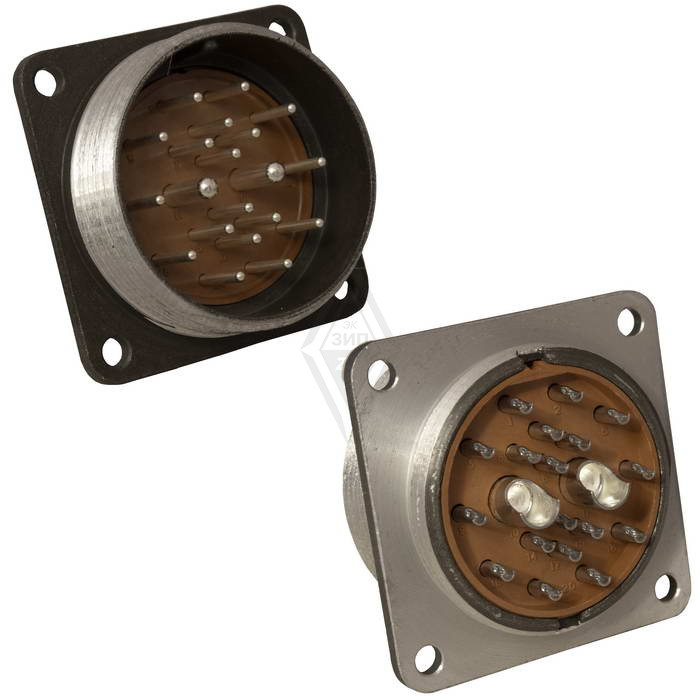

Разъём 2РМТ36Б20Ш2В1В «5» представляет собой приборную (блочную) вилку из серии низкочастотных цилиндрических соединителей 2РМТ. Изделие предназначено для внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Конструкция рассчитана на применение в составе радиоэлектронной аппаратуры, контрольно-измерительного оборудования, блоков питания и коммутационных устройств, где требуется надёжное разъёмное соединение с фиксацией от самопроизвольного рассоединения.

Обозначение «5» указывает на приёмку по техническим условиям, что соответствует определённой категории надёжности и качества изготовления. Разъём применяется в аппаратуре, эксплуатируемой в стационарных и мобильных условиях, включая объекты с повышенными требованиями к устойчивости соединений.

Технические особенности

Разъём имеет 20 контактов и относится к категории низкочастотных цилиндрических соединителей. Корпус выполнен в приборном исполнении, на что указывает буква «Б» в обозначении. Тип вилки — «Ш», что соответствует блочному исполнению без патрубка либо с прямым патрубком в зависимости от модификации.

Основные электрические и эксплуатационные параметры:

• Максимальное рабочее напряжение — до 700 В; для контактов меньшего диаметра допустимый диапазон составляет 560–700 В.
• Максимальный ток на один контакт — до 6–10 А в зависимости от исполнения и диаметра контакта (обычно 1 или 1,5 мм).
• Суммарный допустимый ток на весь разъём — порядка 100 А.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Ёмкость между соседними контактами — до примерно 6 пФ, что допустимо для низкочастотных цепей и не создаёт заметных паразитных связей.

Соединение с ответной частью — резьбовое, с одношпоночной поляризацией корпусов. Такая конструкция обеспечивает надёжную фиксацию, исключает неправильное сочленение и защищает соединение от самопроизвольного разъединения при вибрационных и ударных воздействиях.

Климатическое исполнение и устойчивость

Изделие выполнено во всеклиматическом исполнении В2.1 по ГОСТ 15150-69 и рассчитано на работу в широком диапазоне температур и влажности. Конструкция допускает эксплуатацию в сложных климатических условиях, включая тропические зоны с повышенной влажностью и значительными перепадами температур.

Разъём устойчив к вибрации, ударным нагрузкам и линейным ускорениям. Благодаря этому он может применяться в аппаратуре, работающей в мобильных и виброопасных условиях, где предъявляются повышенные требования к механической прочности и стабильности электрических соединений.

Применение

Разъём 2РМТ36Б20Ш2В1В «5» используется при сборке и ремонте промышленного оборудования, измерительных комплексов, источников питания и другой радиоэлектронной аппаратуры. Высокое сопротивление изоляции, допустимые токовые нагрузки и устойчивость к внешним воздействиям позволяют применять его в цепях управления, сигнализации и силовых цепях низкочастотного диапазона.

Артикул изделия: 3997. Разъём относится к категории 2РМТ36. Приёмка — «5», год — 2026.
