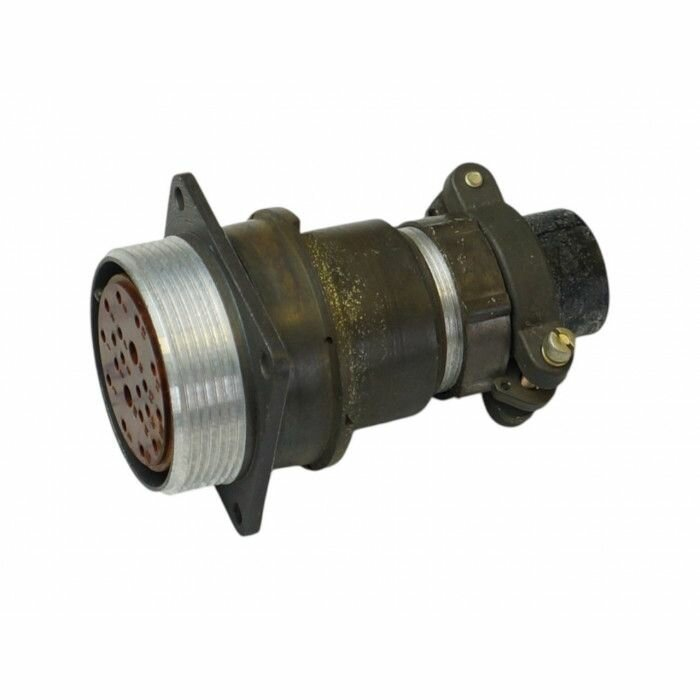

2РМТ36Б20Ш2В1В «5» — это цилиндрический низкочастотный тропикоустойчивый разъём с резьбовой фиксацией, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Это негерметичная вилка приборного (блочного) типа с 20 контактами, всеклиматического исполнения, корпусом условного размера 36 мм. Покрытие контактов — серебро (Ш2В), теплостойкость до 100°C, сочетание контактов №2. Рабочая температура от -60°C до +100°C, количество сочленений — до 500.

Электрические параметры

Максимальная токовая нагрузка на одиночный контакт — до 10 А (для контактов диаметром 1,5 мм) или 5 А (диаметром 1 мм), общая нагрузка на разъём — до 100 А. Рабочие напряжения: 560 или 700 В в зависимости от типоразмера контактов; сопротивление контактов — не более 5 мОм, изоляции — не менее 5000 МОм, ёмкость между контактами — до 6 пФ.

Условия эксплуатации

Разъём тропикоустойчивый, выдерживает влажное тепло, иней, соляной туман, солнечное излучение, озон и плесневые грибы. Приёмка «5» соответствует техническим условиям ГЕ0.364.126ТУ, подходит для внутреннего монтажа в промышленном оборудовании. Выдерживает вибрацию 1–5000 Гц, удары и линейное ускорение до 2000 м/с².
