Назначение и область применения

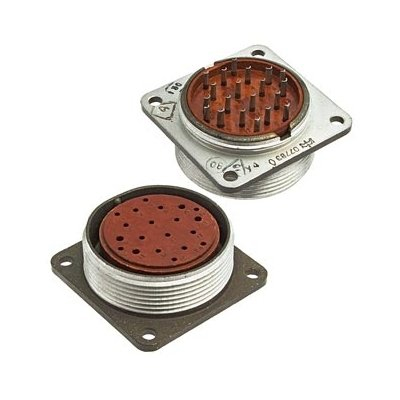

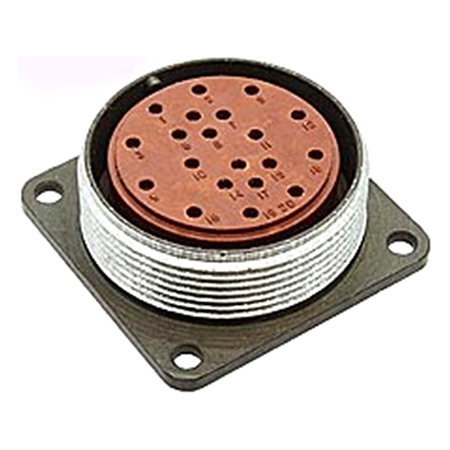

2РМТ36Б20Г2В1В производства «Элекон» — это розетка блочная приборная из серии цилиндрических соединителей 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется в составе приборов и блоков радиоэлектронной аппаратуры, в промышленном и специальном оборудовании, где требуется надёжное электрическое соединение при воздействии неблагоприятных внешних факторов.

Благодаря всеклиматическому исполнению (индекс «В») разъём востребован в системах, работающих на открытом воздухе, в условиях повышенной влажности, морского климата и в регионах с резкими перепадами температур. Розетка сочетается с кабельными и приборными вилками и розетками серии 2РМТ, что позволяет строить как приборные, так и кабельные линии связи.

Технические характеристики

Соединитель имеет 20 контактов. Токовая нагрузка на одиночный контакт достигает 6 А: для контактов диаметром 1 мм — 5 А, для контактов диаметром 1,5 мм — 10 А. Максимальная суммарная нагрузка по всем цепям составляет 100 А.

Максимальное рабочее напряжение достигает 700 В, электрическая прочность изоляции — до 2300 В. Переходное сопротивление контактов не превышает 5 МОм, сопротивление изоляции — не менее 5000 МОм.

• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия; допускается смена температур до плюс 180 градусов Цельсия.
• Относительная влажность: до 98 процентов при плюс 35 градусах Цельсия.
• Вибрационные нагрузки: устойчивость к вибрациям в рабочем диапазоне.
• Ударные нагрузки: многократные до 1000 метров на секунду в квадрате, одиночные до 5000 метров на секунду в квадрате.
• Линейное ускорение: до 2000 метров на секунду в квадрате.
• Атмосферное давление: от 133,32, умноженного на 10 в минус двенадцатой степени Паскаля, до 506 килопаскалей.
• Масса: не более 49,5 грамма.

Конструктивные особенности

Разъём выполнен негерметичным, с резьбовым соединением и одношпоночной поляризацией корпусов, что исключает неправильную стыковку и обеспечивает механическую фиксацию сочленённой пары. Монтажная часть — блочная, без патрубка, что упрощает установку непосредственно на корпус прибора.

Контакты соединителя покрыты золотом или серебром. Такое покрытие снижает переходное сопротивление, повышает коррозионную стойкость и стабильность параметров при длительной эксплуатации и частых сочленениях. Серия 2РМТ допускает многократное соединение и разъединение без потери рабочих характеристик.

Условия эксплуатации и устойчивость к среде

Всеклиматическое исполнение обеспечивает защиту от влаги, инея, соляного тумана, озона и плесневых грибов. Это делает розетку пригодной для эксплуатации в прибрежных, тропических и умеренно-холодных климатических зонах, а также в закрытых неотапливаемых помещениях и под навесом.

Устойчивость к ударным и вибрационным нагрузкам позволяет применять изделие на подвижных объектах и в составе оборудования, подверженного механическим воздействиям. Диапазон атмосферного давления охватывает как условия высокогорья, так и работу в разрежённой среде.

Совместимость и комплектация

Розетка 2РМТ36Б20Г2В1В сочетается с кабельными и приборными вилками и розетками серии 2РМТ соответствующего типоразмера. Это обеспечивает взаимозаменяемость и удобство построения разъёмных соединений внутри одной серии.

Артикул изделия — 50391. Категория — 2РМТ36. Производитель — «Элекон». Год сведений о товаре — 2017.
