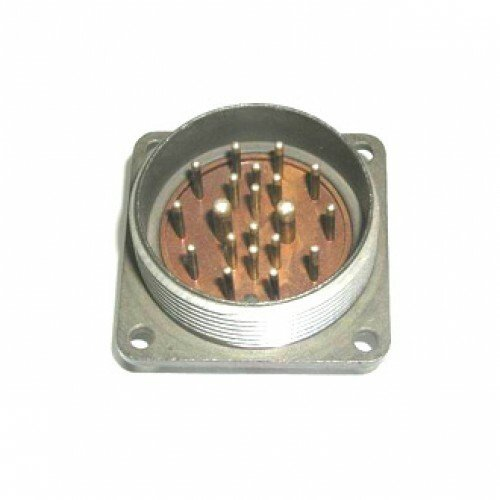

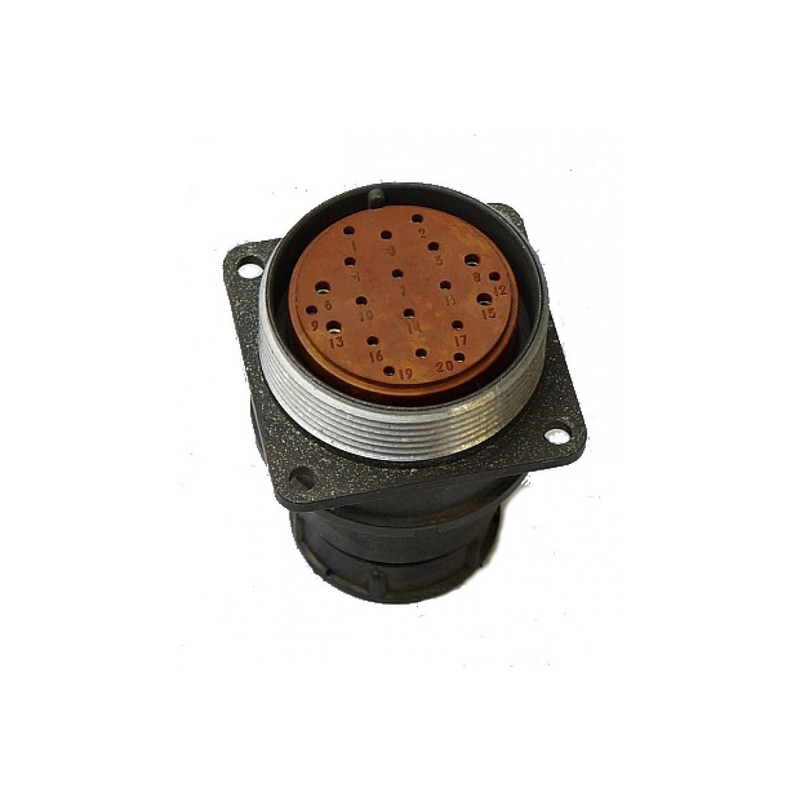

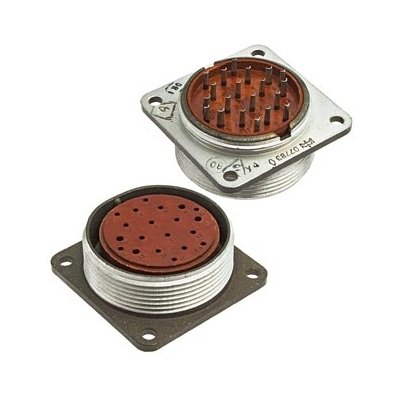

2РМТ36Б20Г2В1В «5» — это блочная розетка цилиндрического низкочастотного соединителя всеклиматического исполнения, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Соединитель имеет диаметр 36 мм, приборный корпус типа Б, 20 контактов с серебряным покрытием (В1В), часть Г (розетка) и сочетание контактов 2. Токовая нагрузка на одиночный контакт: 5 А для диаметра 1 мм и 10 А для 1,5 мм, с максимальной суммарной нагрузкой 100 А. Максимальное рабочее напряжение — до 700 В, сопротивление контактов не более 5 мОм (1 мм) и 2,5 мОм (1,5 мм).

Условия эксплуатации

Рабочая температура от -60 до +100 °С, защита от вибраций (1–1000 Гц, до 490 м/с²), ударов (до 5000 м/с²) и линейных нагрузок (2000 м/с²). Электрическая прочность изоляции — 1850–2300 В, минимальная наработка 5000 часов, число сочленений-расчленений — 500, срок сохраняемости 15 лет. Сочленение резьбовое, поляризация одношпоночная, приёмка по ТУ «5» (ГЕ0.364.126ТУ).

На изображении показан технический чертёж розетки с видами спереди и сбоку, габаритами и расположением контактов.
