Назначение и область применения

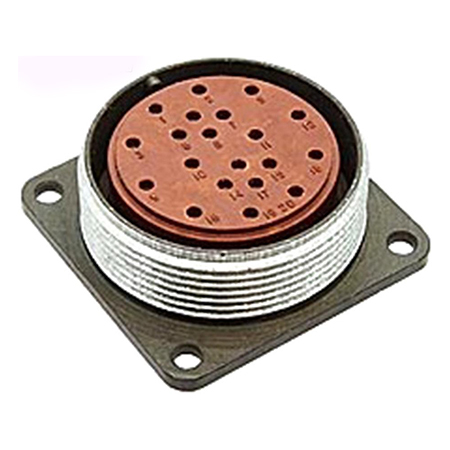

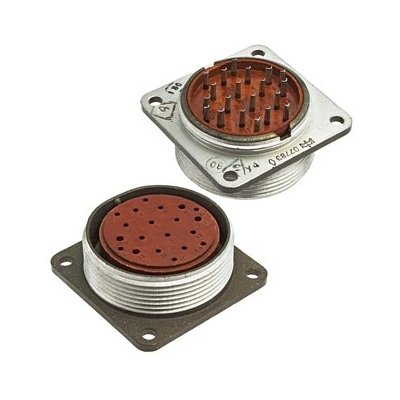

Соединитель 2РМТ36Б20Г2В1В представляет собой кабельную розетку цилиндрического низкочастотного разъёма серии 2РМТ, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Устройство рассчитано на внутренний объёмный монтаж методом пайки и применяется в промышленной электронике, контрольно-измерительной аппаратуре и оборудовании специального назначения, эксплуатируемом в условиях всеклиматического исполнения.

Конструкция розетки относится к блочному типу с приборным корпусом без патрубка и предусматривает резьбовое одношпоночное сочленение с ответной частью. Такое исполнение обеспечивает надёжную фиксацию соединения и защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках. Допускается экранированный монтаж, что расширяет возможности использования разъёма в схемах с повышенными требованиями к помехозащищённости.

Изделие ориентировано на применение в аппаратуре, работающей в жёстких климатических условиях, включая воздействие влажного тепла, инея и соляного тумана. Конструктив и применяемые материалы обеспечивают стабильность электрических параметров в широком диапазоне внешних факторов.

Технические характеристики и расшифровка обозначения

Маркировка 2РМТ36Б20Г2В1В содержит полную информацию о конструктивных особенностях и электрических параметрах соединителя. Расшифровка обозначения выглядит следующим образом:

• 2РМТ — тип соединителя, цилиндрический низкочастотный негерметичный разъём;
• 36 — размер корпуса;
• Б — приборное исполнение корпуса без патрубка;
• 20 — количество контактов;
• Г — розетка;
• 2 — сочетание контактов;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 °C;
• В — всеклиматическое исполнение.

Количество контактов составляет 20. Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость. Рабочий диапазон температур — от минус 60 °C до плюс 100 °C. Допустимое количество сочленений-расчленений достигает 500 циклов, что подтверждает механическую надёжность изделия при многократном использовании.

Серия соответствует требованиям технических условий ГЕО.364.126ТУ или АШДК.434410.062ТУ, климатическое исполнение В2.1 по ГОСТ 15150-69. Производитель — АО «Завод Элекон». Модель выпускалась в период 2015–2026 годов, что подтверждается технической документацией и каталогами поставщиков.

Особенности конструкции и эксплуатации

Соединитель 2РМТ36Б20Г2В1В имеет блочную конструкцию с приборным корпусом, что упрощает его установку на панели и шасси оборудования. Отсутствие патрубка делает розетку компактной и удобной для монтажа в ограниченном пространстве. Крепление ответной части осуществляется резьбовым соединением с одной шпонкой, исключающей неправильную ориентацию при сочленении.

Покрытие контактов серебром обеспечивает стабильные электрические характеристики при длительной эксплуатации, а всеклиматическое исполнение позволяет использовать разъём в условиях резких перепадов температуры, повышенной влажности и агрессивных сред. Конструкция рассчитана на работу при частоте до 3 МГц, что делает её пригодной для цепей как постоянного, так и переменного тока.

Условия монтажа и эксплуатации

Монтаж контактов осуществляется пайкой. Для экранированного монтажа предусмотрена возможность подключения экранной оплётки. Изделие сохраняет работоспособность при воздействии инея, влажного тепла и соляного тумана, что подтверждается всеклиматическим исполнением по ГОСТ 15150-69.

Приёмка изделия — «5», что указывает на проведение контроля в соответствии с установленными требованиями для продукции данной категории. Год выпуска — 2026.
