Назначение соединителя 2РМТ36Б

Электрический цилиндрический низкочастотный соединитель 2РМТ36Б предназначен для коммутации электрических цепей постоянного и переменного тока в составе стационарного и подвижного оборудования. Устройство рассчитано на работу с частотой сигнала до 3 МГц и применяется в приборостроении, промышленной автоматике, измерительной технике и системах управления, где требуется разъёмное соединение с высокой механической устойчивостью и стабильностью контакта.

Изделие относится к всеклиматическому исполнению и может эксплуатироваться в условиях повышенной влажности, значительных перепадов температуры и интенсивных вибрационных нагрузок. Благодаря блочной конструкции корпуса вида Б соединитель устанавливается непосредственно на панель или корпус прибора и служит интерфейсом для подключения внешних кабельных сборок.

Технические параметры и конструктивные особенности

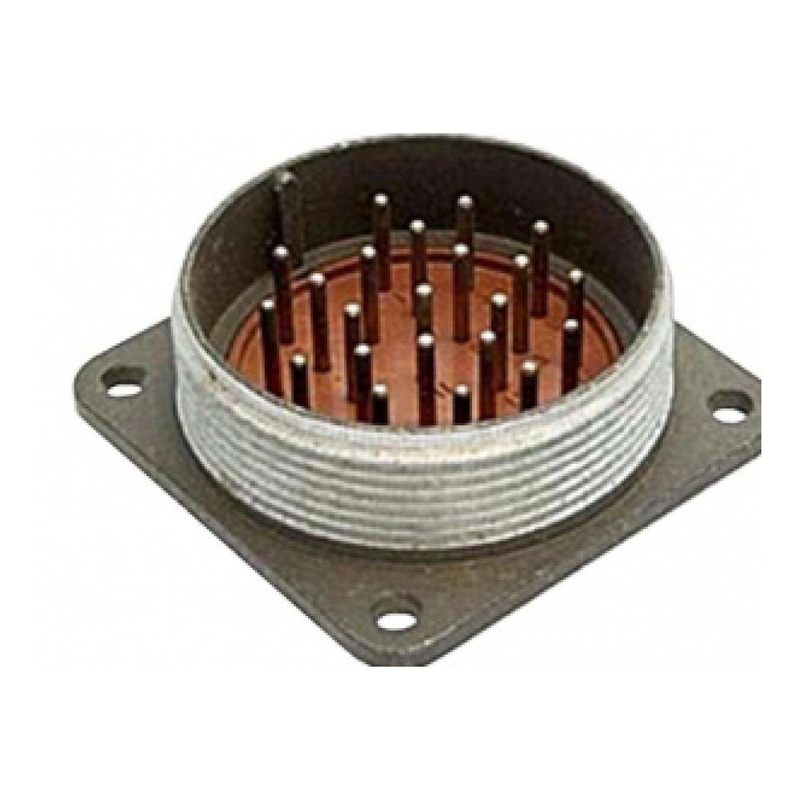

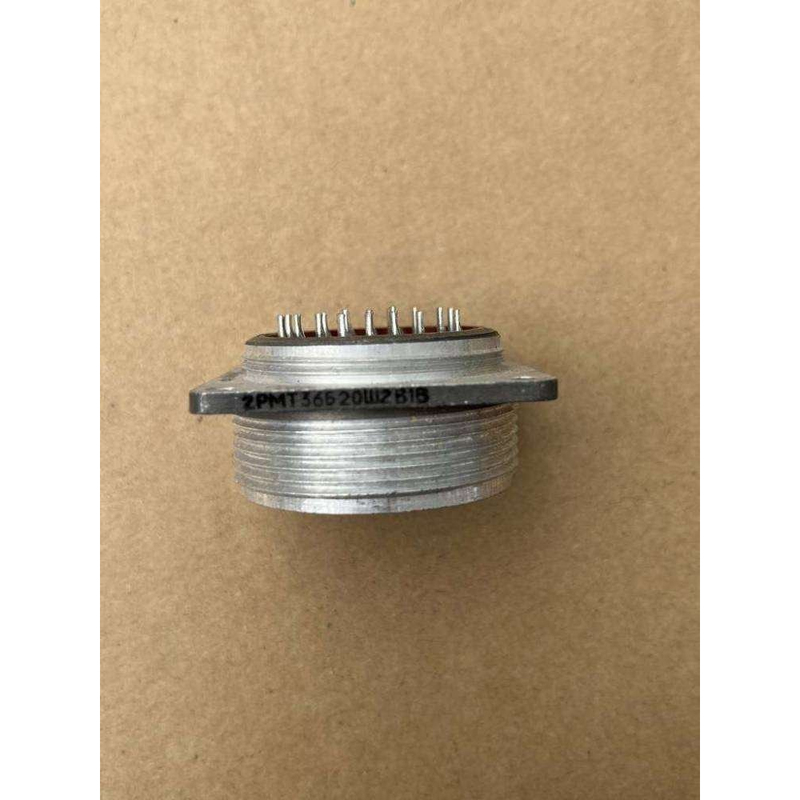

Соединитель 2РМТ36Б имеет диаметр корпуса 36 мм и выполнен в приборном (блочном) исполнении. Фиксация ответной части осуществляется резьбовым соединением, что обеспечивает плотное прилегание контактов и защиту от самопроизвольного расчленения при вибрации. Монтаж проводников производится методом пайки с внутренним подводом кабеля.

Ключевые электрические и эксплуатационные характеристики:

• Количество контактов: 20, с возможными вариантами исполнения до 22–24 в зависимости от модификации.
• Покрытие контактов: серебро (обозначение В).
• Максимальное рабочее напряжение: 700 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Допустимая относительная влажность: до 98 процентов при температуре плюс 40 градусов Цельсия.
• Минимальная наработка: 1000 часов.
• Количество сочленений-расчленений: 500.
• Срок сохраняемости: 15 лет.

Соединитель рассчитан на воздействие синусоидальной вибрации в диапазоне до 5000 Гц с ускорением 490 метров на секунду в квадрате (50 g) и механических ударов одиночного действия с ускорением до 5000 метров на секунду в квадрате (500 g). Конструкция состоит из вилки и розетки, входящих в состав типового комплекта сопрягаемых частей.

Расшифровка обозначения и особенности применения

Обозначение 2РМТ36Б расшифровывается следующим образом: индекс 2РМТ указывает на принадлежность к серии цилиндрических низкочастотных соединителей, число 36 определяет диаметр корпуса в миллиметрах, литера Б обозначает блочное (приборное) исполнение корпуса. В рамках серии возможны варианты с прямым патрубком или без патрубка, что влияет на способ подвода кабеля и компоновку внутри прибора.

Типовые условия эксплуатации

Соединитель подходит для применения в тропикоустойчивом исполнении и сохраняет рабочие параметры при длительном воздействии влажной среды. Высокая механическая прочность позволяет использовать устройство в аппаратуре, подверженной ударным и вибрационным нагрузкам, включая транспортные средства, промышленные установки и контрольно-измерительные комплексы.

Монтаж и совместимость

Установка соединителя на панель выполняется через отверстие, соответствующее диаметру корпуса 36 мм. Резьбовая фиксация ответной части гарантирует повторяемость электрического соединения при многократных циклах сочленения-расчленения в пределах заявленного ресурса. Пайка контактов с серебряным покрытием обеспечивает низкое переходное сопротивление и устойчивость к окислению в процессе эксплуатации.
