2РМТ27КУН24Г1В1В

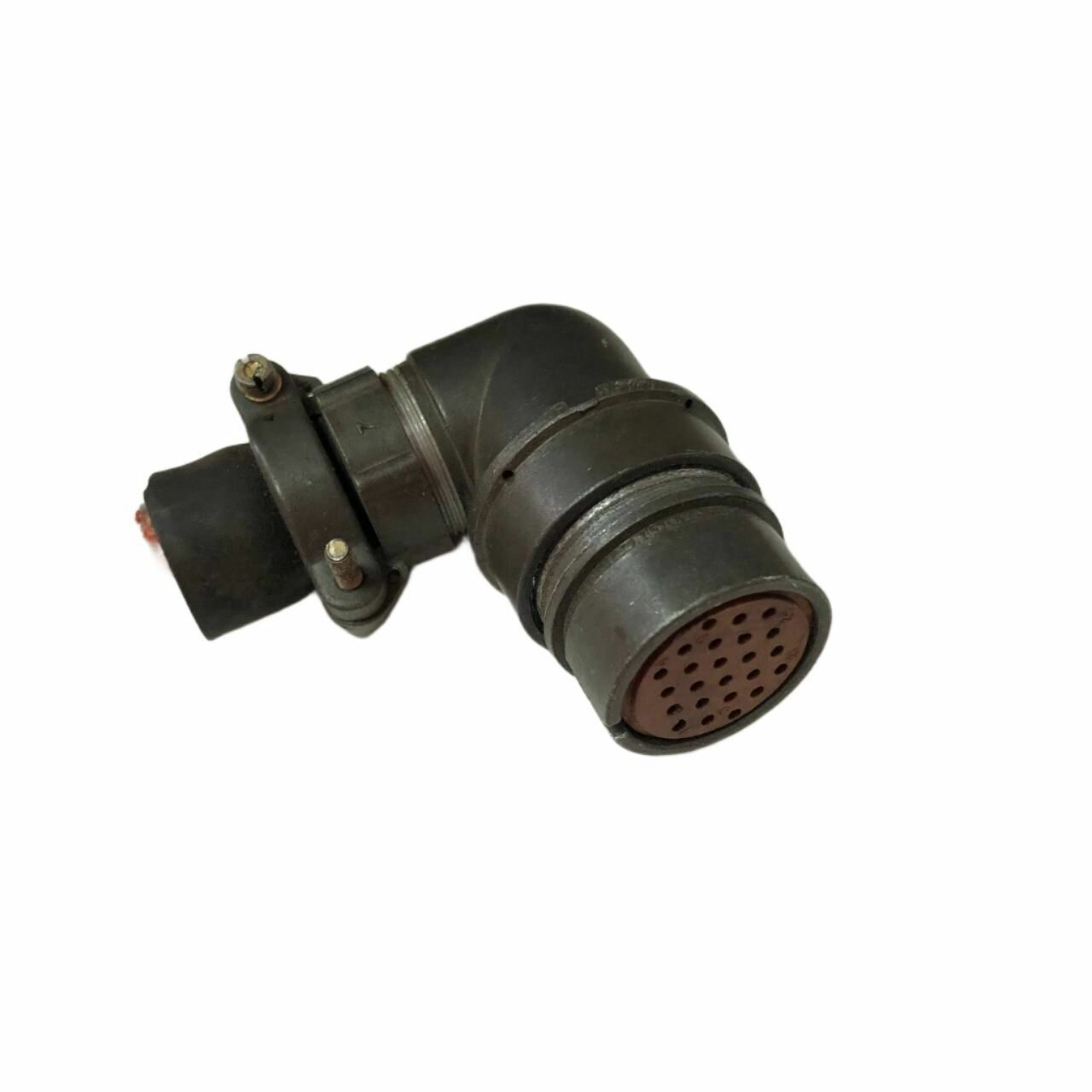

2РМТ27КУН24Г1В1В — это цилиндрический низкочастотный кабельный соединитель серии 2РМТ (розетка) с 24 контактами, тропическим (всеклиматическим) исполнением и серебряным покрытием контактов.

Назначение и тип корпуса

• Предназначен для соединения электрических цепей постоянного и переменного тока низкой частоты; относится к негерметичным цилиндрическим разъемам серии 2РМТ.

• Корпус — кабельный, посадочный диаметр корпуса 27 мм.

Контакты и исполнение

• Количество контактов: 24; все контакты диаметром 1,0 мм (обозначение «1» в маркировке).

• Покрытие контактов — серебро (буква «В» в маркировке).

• Вид патрубка — угловой (буква «У»), гайка — для неэкранированного кабеля (буква «Н»).

Электрические и механические характеристики

• Номинальное рабочее напряжение — до сотен вольт в зависимости от конкретной модификации (встречаются данные около 560…700 В для 24-контактных вариантов).

• Токовая нагрузка и параметры на контакт зависят от диаметра контакта; для Ø1,0 мм указываются малые токи на одиночный контакт и суммарные пределы для всего разъема (встречаются разные нормы у производителей).

• Сопротивление изоляции и емкость между контактами указываются в техпаспорте (примерно сотни-переносные МОм / единицы пФ).

Условия эксплуатации и ресурсы

• Всеклиматическое (тропическое) исполнение, рабочая температура примерно от −60 до +100 °C в разных источниках.

• Механическая прочность: циклы сочленений/расчленений порядка сотен (например, 500), устойчивая к вибрациям и ударам по ГОСТ/техническим условиям.

• Срок хранения/сохранности и наработка указаны в документации (встречаются значения порядка 15–25 лет хранения и от 1000 до 5000 часов наработки в зависимости от источника).

Маркировка расшифровка (важные элементы)

• 2РМТ — серия и тип (цилиндрический низкочастотный негерметичный).

• 27 — посадочный диаметр корпуса 27 мм.

• К — кабельный корпус.

• У — угловой патрубок.

• Н — гайка для неэкранированного кабеля.

• 24 — число контактов.

• Г — розетка (в отличие от вилки).

• 1 — все контакты Ø1,0 мм.

• В — серебряное покрытие контактов.

Примеры применения

• Авиационная, радиотехническая и промышленная аппаратура, где требуются прочные цилиндрические разъемы для кабельного монтажа во всеклиматическом исполнении.
