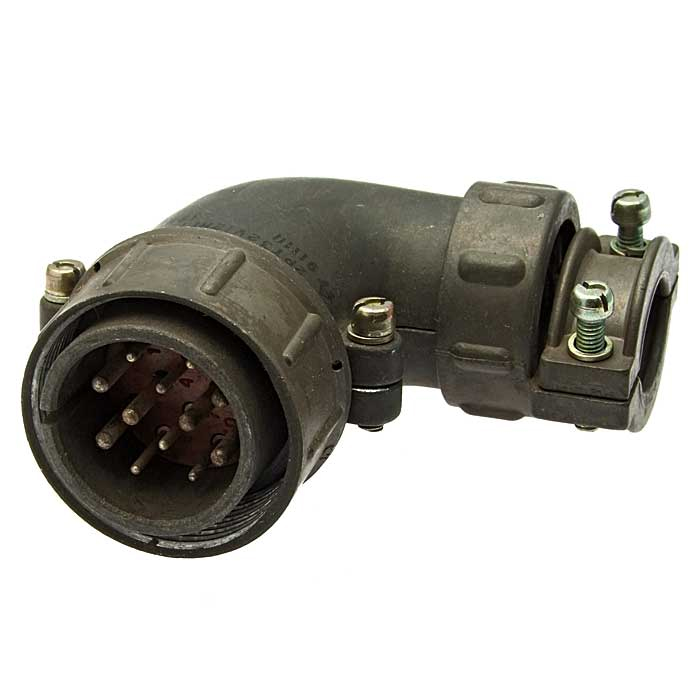

2РМТ27Б24Ш1В1В

Коротко: 2РМТ27Б24Ш1В1В — это цилиндрический низкочастотный приборный разъём серии 2РМТ в блочном исполнении с 24 контактами диаметром 1,0 мм, предназначенный для соединения радиоэлектронной аппаратуры в негерметичном корпусе и рассчитанный на широкий диапазон температур и механических нагрузок.

Назначение и конструкция

• Тип: вилочный (мужской) блочный разъём серии 2РМТ, низкочастотный, цилиндрический.

• Корпус: металлический (алюминиевый сплав), блочного/приборного вида; резьбовое сочленение с накидной гайкой (примерно M30×1.5).

• Контакты: 24 контакта Ø 1,0 мм, штырьковые, извлекаемые; материал контактов — латунь с покрытием серебром (в маркировке окончание "В" указывает на серебряное покрытие).

Электрические характеристики

• Рабочее напряжение (амплитудное): до примерно 560 В; максимальное (изолированное) иногда указывают до 700 В.

• Рабочий ток на контакт и суммарный ток: для контактов Ø1,0 типичный ток порядка 5–8 А на контакт, суммарный ток на соединитель указывают в разных источниках (примерно до 100 А суммарно в зависимости от комплектации).

Механические и климатические параметры

• Диапазон рабочих температур: ориентировочно от −60 °C до +100 °C.

• Вибрационная и ударная стойкость: заявлены параметры по вибрации и ударам (широкий диапазон частот и высокие ускорения), разъём рассчитан на эксплуатацию в тяжёлых механических условиях.

• Надёжность и ресурс: минимальная наработка по некоторым данным 1000–5000 часов и число сочленений/расчленений порядка 500; срок сохраняемости в паспортах указывают 15–25 лет в зависимости от производителя и исполнения.

Материалы и монтаж

• Изолятор: карболит (или похожий прессматериал) в типичном исполнении; корпус — алюминиевый сплав (различают конкретные сплавы в разных партиях/производителях).

• Метод монтажа контактов: обжим (контакты извлекаемые) или пайка в зависимости от исполнения; сам способ монтажа разъёма — панельный/блочный.

Дополнитель особенности и варианты

• Негерметичный (не влагозащищённый) вариант; существуют исполнения с разным покрытием контактов (серебро, при некоторых вариантах — золото) и с разными комбинациями контактов.

• Стандартизация: изделие относится к распространённым сериям разъёмов советско-российского типа 2РМ/2РМТ, поэтому параметры и обозначения схожи между поставщиками, но точные допуски и конструктив могут отличаться у разных производителей — смотрите паспорт конкретного производителя для окончательного набора характеристик.promelec+1

Пример применения

• Соединение приборной, радиотехнической и общей аппаратуры, где требуется многоконтактное негерметичное соединение при широком диапазоне температур и повышенных механических нагрузках; часто используется в промышленной и военной технике.
