Назначение разъёма 2РМТ27КУН7Ш2В1В

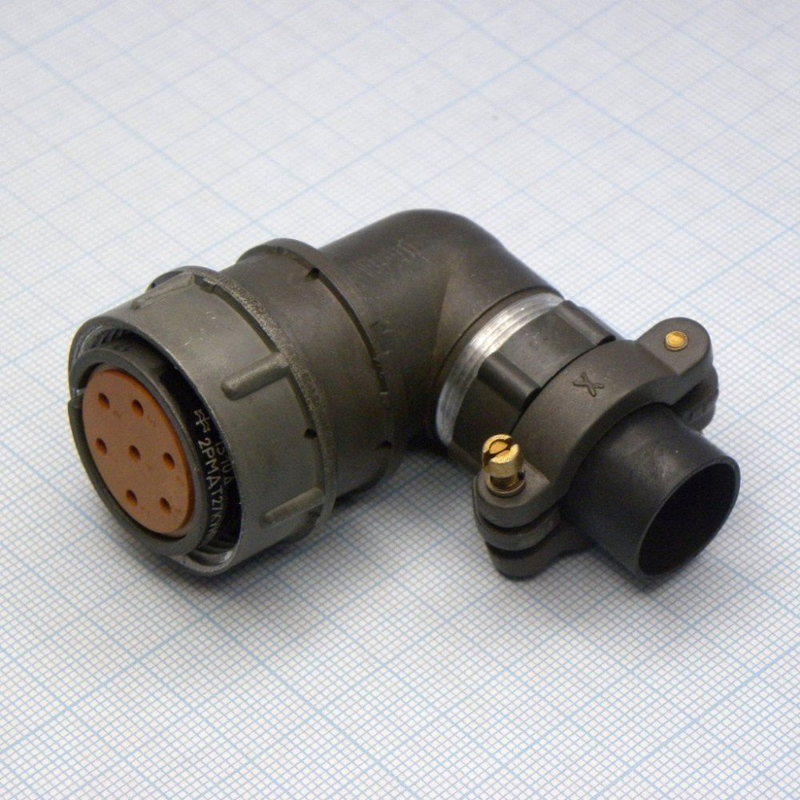

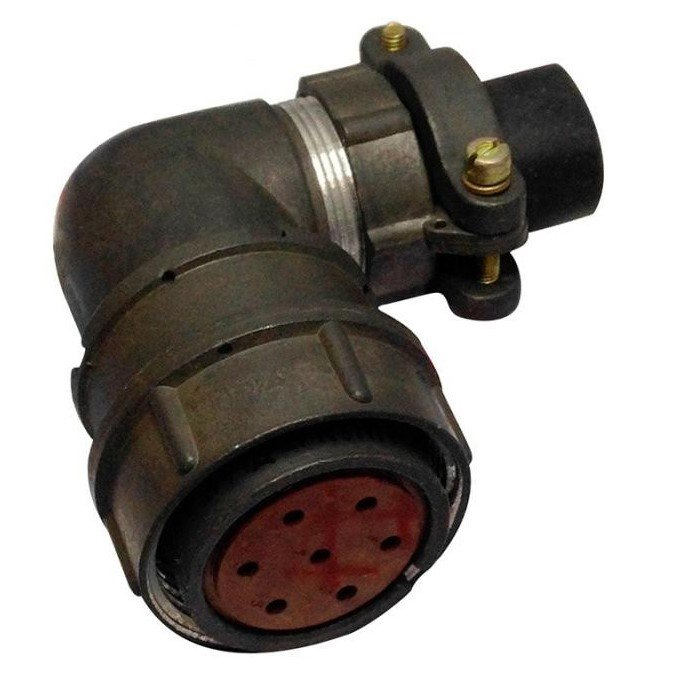

2РМТ27КУН7Ш2В1В — это цилиндрический низкочастотный негерметичный разъём производства завода «Элекон». Изделие предназначено для внутреннего объёмного монтажа во всеклиматическом исполнении и применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Разъём относится к категории 2РМТ27 и имеет артикул 50343.

Конструкция соединителя рассчитана на эксплуатацию в составе приборного и кабельного оборудования, где требуется надёжная коммутация цепей питания и сигналов низкой частоты. Негерметичное исполнение означает, что разъём не предназначен для работы в условиях прямого воздействия влаги под давлением, однако всеклиматическое исполнение допускает его применение в широком диапазоне климатических условий.

Подтверждённые технические особенности

Разъём 2РМТ27КУН7Ш2В1В обладает следующими характеристиками, заявленными производителем:

• Тип: кабельная вилка (обозначение Ш) с приборным корпусом (К).
• Исполнение: неэкранированное (Н), с угловым патрубком (У).
• Соединение: резьбовое.
• Количество контактов: 7, с диаметрами 1 и 1,5 мм (сочетание 2).
• Покрытие контактов: серебро (обозначение В).
• Теплостойкость: до 100 градусов Цельсия.
• Рабочий ток на контакт: до 36 А.
• Максимальное напряжение: 700 В.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Количество циклов соединений: до 500.
• Типоразмер: D равен 27 мм.
• Материал корпуса: металл.
• Основание: карболит.
• Способ монтажа: пайка.

Важно учитывать, что разъёмы серии 2РМТ не взаимосочленяемы с изделиями серии 2РМДТ из-за разной схемы контактов. Это ограничение следует принимать во внимание при подборе ответных частей.

Применение и условия эксплуатации

Благодаря сочетанию приборного корпуса и углового патрубка, разъём 2РМТ27КУН7Ш2В1В подходит для монтажа в ограниченном пространстве приборных блоков, где требуется вывод кабеля под углом. Кабельная вилка применяется для подключения кабельных линий к приборным разъёмам ответного типа. Пайка обеспечивает надёжное электрическое соединение проводников с контактами.

Всеклиматическое исполнение и диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия позволяют использовать изделие в различных климатических зонах, включая районы с холодным и умеренным климатом. Рабочий ток до 36 А на контакт и максимальное напряжение 700 В делают разъём пригодным для цепей питания и управления средней мощности.

Металлический корпус и основание из карболита обеспечивают механическую прочность и стойкость к тепловым нагрузкам в пределах заявленного диапазона. Ресурс до 500 циклов соединений достаточен для применений, где коммутация выполняется нечасто, например при периодическом подключении и отключении оборудования. Разъём выпускается заводом «Элекон» и относится к категории 2РМТ27.
