Назначение

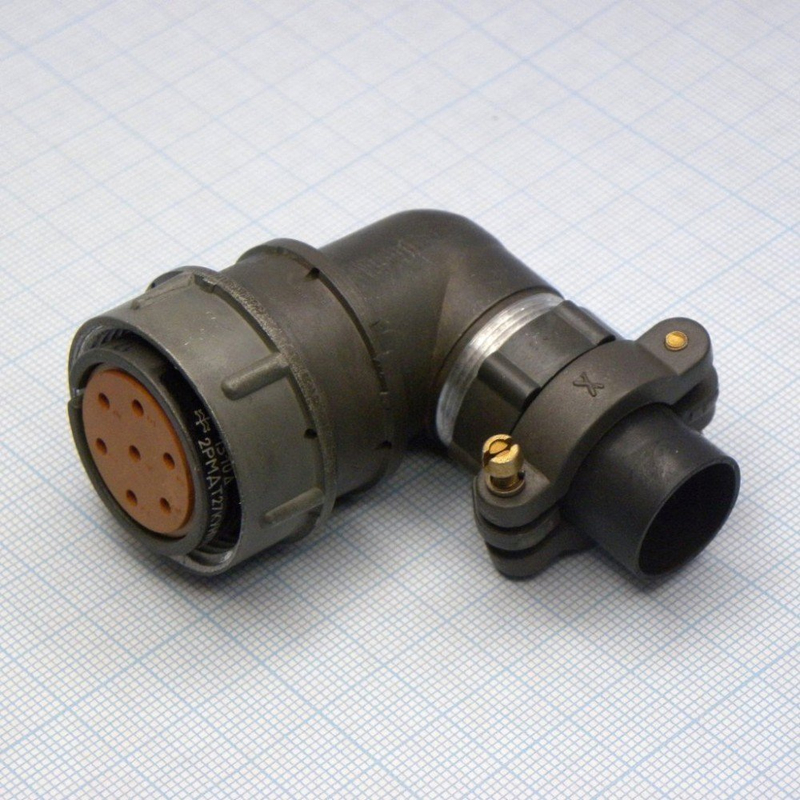

2РМТ27КУН7Ш2В1В — это электрический разъём (вилка) серии 2РМТ, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для электрического соединения кабельных линий и внутреннего монтажа в составе радиоэлектронной и электротехнической аппаратуры. Разъём обеспечивает передачу электрического сигнала и питающего напряжения между соединяемыми цепями в условиях повышенных механических и климатических нагрузок.

Основные характеристики

Посадочный диаметр корпуса составляет 27 мм. Вид корпуса — кабельный угловой неэкранированный, сокращённое обозначение КУН. Количество контактов — 7 штук, сочетание контактов — Ш2. Покрытие контактов — серебро. Климатическое исполнение — В1, то есть всеклиматическое.

Максимальное рабочее напряжение достигает 700 В. Токовая нагрузка на одиночный контакт — до 36 А, суммарная токовая нагрузка на соединитель — до 260 А.

• Посадочный диаметр корпуса: 27 мм
• Вид корпуса: кабельный угловой неэкранированный (КУН)
• Количество контактов: 7
• Сочетание контактов: Ш2
• Покрытие контактов: серебро
• Климатическое исполнение: В1 (всеклиматическое)
• Максимальное рабочее напряжение: до 700 В
• Ток на одиночный контакт: до 36 А
• Суммарный ток на соединитель: до 260 А
• Рабочая частота: до 3 МГц

Условия эксплуатации

Рабочая температура — от минус 60 до плюс 100 градусов Цельсия, с учётом перегрева контактов до плюс 180 градусов Цельсия при смене. Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 2000 метров на секунду в квадрате, удары до 5000 метров на секунду в квадрате, а также атмосферное давление от 133,32 на 10 в минус двенадцатой степени Паскаля до 506 килопаскалей.

Сопротивление изоляции составляет не менее 5000 Мегаом. Электрическая прочность — до 2300 В. Ёмкость между контактами — не более 6 пикофарад. Перечисленные параметры подтверждают пригодность разъёма для эксплуатации в жёстких условиях при сохранении стабильности электрических характеристик.

Конструкция и применение

Разъём состоит из корпуса, изолятора и контактов. Конструкция обеспечивает пылезащищённость в соединённом состоянии. Изделие предназначено для внутреннего монтажа объёмной пайкой. Количество сочленений-расчленений — до 500 циклов, наработка — не менее 1000 часов.

Поставляемое изделие соответствует требованиям ТУ У 31.2-14308479-012:2005 и ГЕ0.364.126 ТУ. Применение разъёма целесообразно в составе кабельных сборок, блоков и приборов, где требуется угловой кабельный вывод, семь силовых контактов с серебряным покрытием и стойкость к вибрации, ударам и широкому диапазону температур.
