Назначение и общее описание

2РМТ27КУН7Ш2В1В — кабельный вилочный цилиндрический низкочастотный электрический соединитель общего применения серии 2РМТ во всеклиматическом исполнении. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 мегагерц и применяется при монтаже кабельных линий и внутреннем монтаже приборов, аппаратуры и блоков. Артикул товара — 80182, категория — 2РМТ27.

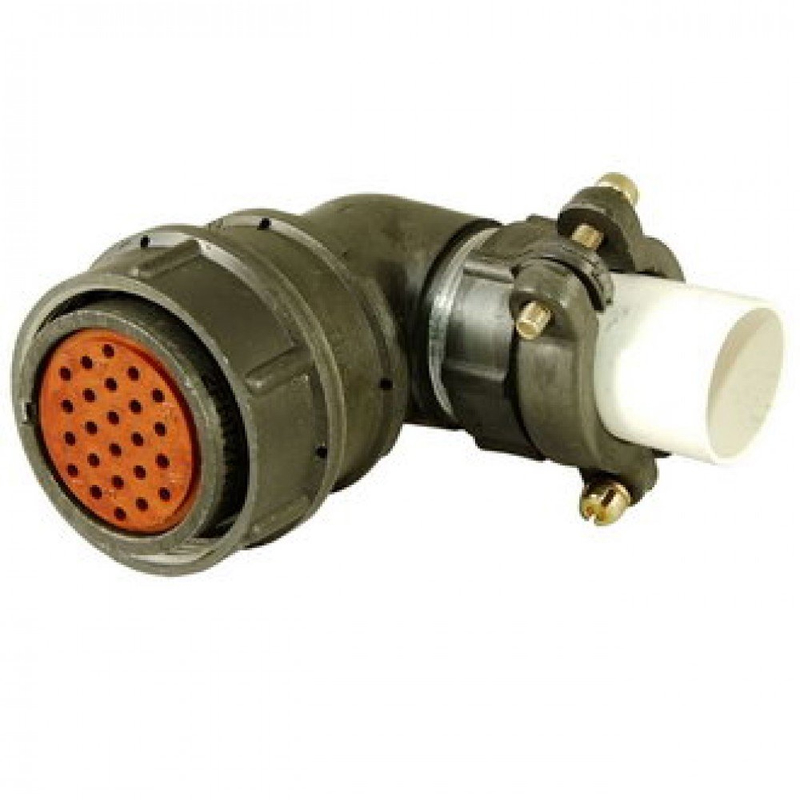

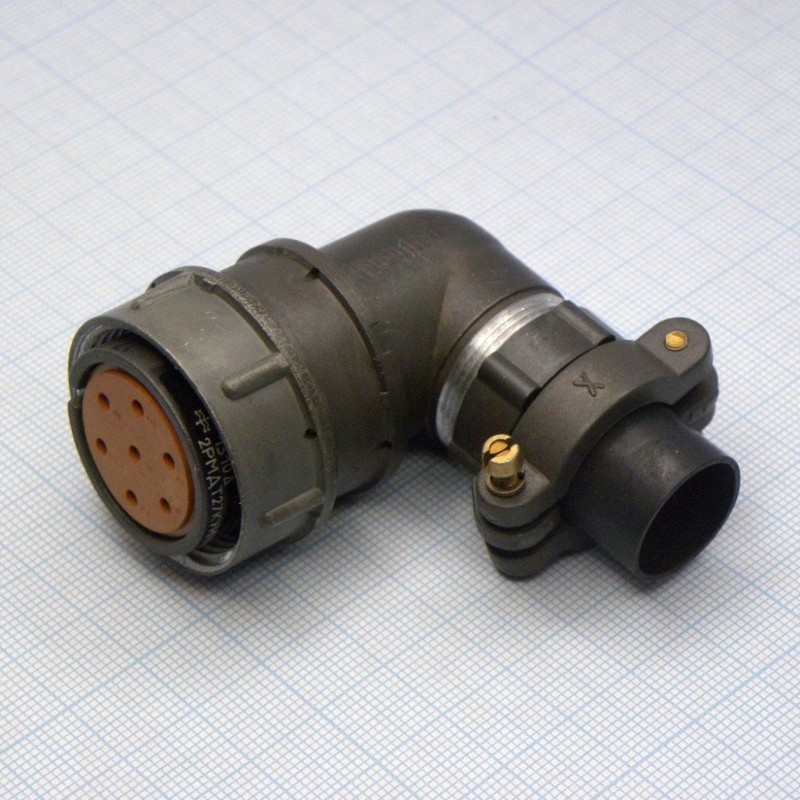

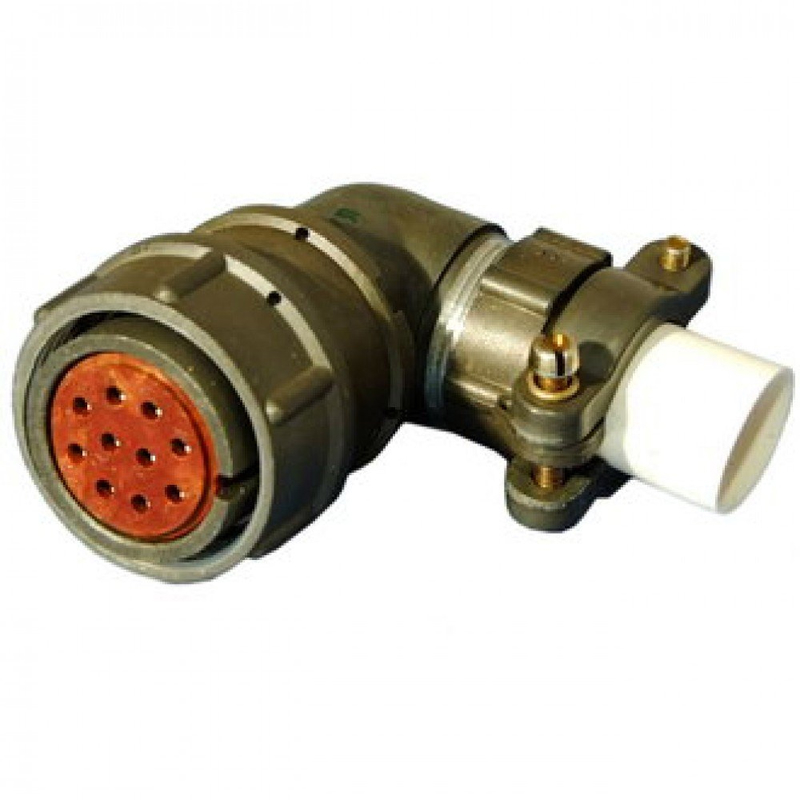

Конструктивно соединитель выполнен как вилка кабельного исполнения с угловым патрубком: кабель выводится под углом к оси корпуса, что упрощает прокладку в стеснённых условиях внутри шкафов и приборных отсеков. Всеклиматическое исполнение означает пригодность к эксплуатации при воздействии повышенной и пониженной температуры, вибрации, ударов и частиц — в пределах, нормированных техническими условиями.

Расшифровка обозначения

• 2РМТ — тип соединителя: низкочастотный, всеклиматический, предназначенный для монтажа на кабелях и в приборах.
• 27 — условный диаметр корпуса, то есть габаритный размер соединителя.
• К — кабельное исполнение корпуса: вилка монтируется на кабеле.
• У — угловой патрубок, вывод кабеля выполнен под углом, а не по оси соединителя.
• Н — неэкранированный кабель; отражает тип монтируемого кабеля и конструкцию гайки патрубка.
• 7 — количество контактов: семь штыревых контактов.
• Ш2В1В — сочетание контактов Ш2 и тип покрытия контактов: серебро.

Электрические параметры

Для серии 2РМТ‑27 с семью контактами рабочее напряжение достигает 700 вольт постоянного или переменного тока при частоте до 3 мегагерц. Максимальная токовая нагрузка на одиночный контакт зависит от его диаметра: при диаметре 1,0 миллиметра — не более 8 ампер, при диаметре 1,5 миллиметра — не более 16 ампер.

Сопротивление изоляции между контактами составляет не менее 5000 мегаом, а электрическая ёмкость между соседними контактами — не более 6 пикофарад. Указанные значения являются ориентировочными для серии 2РМТ‑27 и подлежат уточнению по техническим условиям на конкретное изделие.

Конструкция и материалы

Корпус соединителя изготовлен из металла, а контакты имеют серебряное покрытие. Такое исполнение обеспечивает низкое переходное сопротивление контактов и хорошую коррозионную стойкость, что важно при эксплуатации в условиях повышенной влажности и перепадов температуры. Угловой патрубок с гайкой фиксирует неэкранированный кабель и защищает место присоединения от механических нагрузок.

Область применения

Соединитель применяется в схемах постоянного и переменного тока с частотой до 3 мегагерц для внутреннего монтажа в составе приборов, пультов, блоков и кабельных сборок. Всеклиматическое исполнение допускает работу при воздействии температуры, вибрации, ударов и частиц в пределах, нормированных техническими условиями.

По запросу возможно подробное описание типов контактов Ш2, схемы расположения выводов, а также подбор аналогичных розеток и переходников, совместимых с данной вилкой.
