Назначение разъёма 2РМТ27КУН7Г2В1В

Разъём 2РМТ27КУН7Г2В1В — это отечественный электрический соединитель серии 2РМТ, предназначенный для соединения проводных цепей в приборах, стационарном оборудовании и других электрических и электронных устройствах. Изделие выпускается в негерметичном всеклиматическом исполнении, то есть устойчиво к широкому спектру внешних климатических и механических воздействий, но при этом не предназначено для работы при прямом контакте с жидкостью под давлением или в условиях полной герметизации.

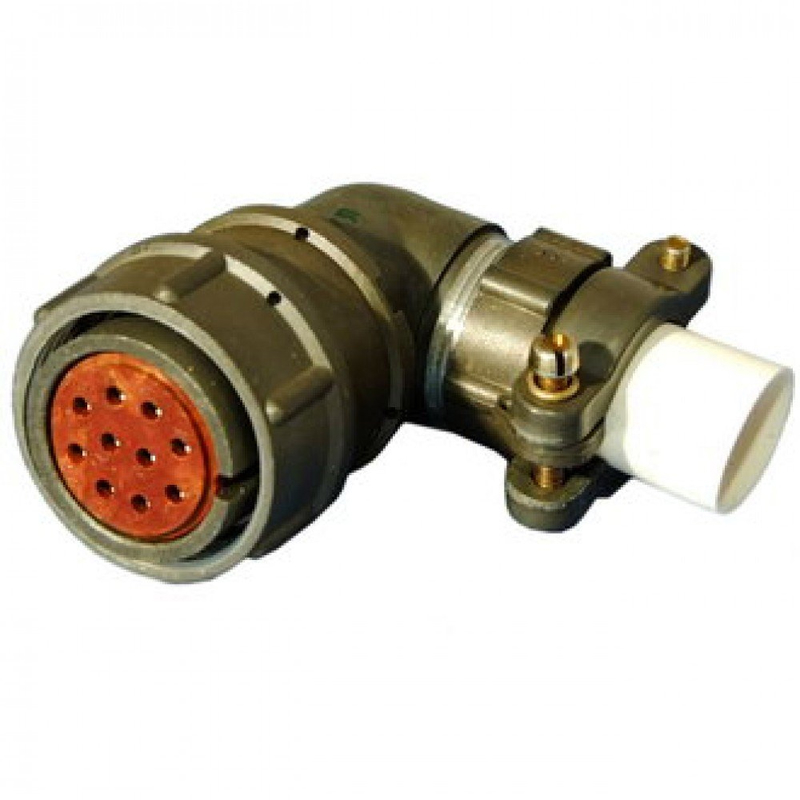

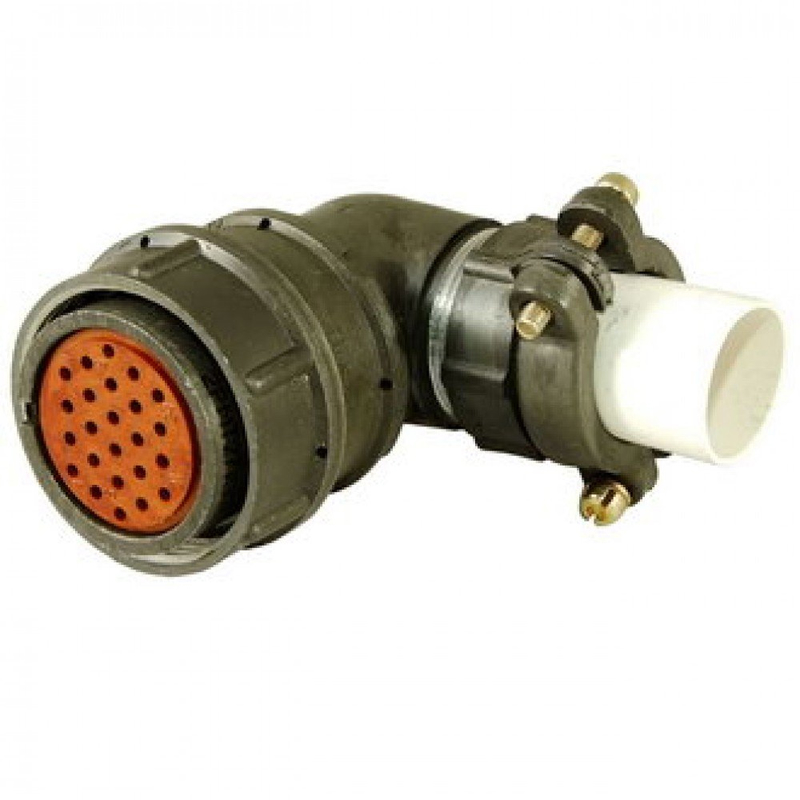

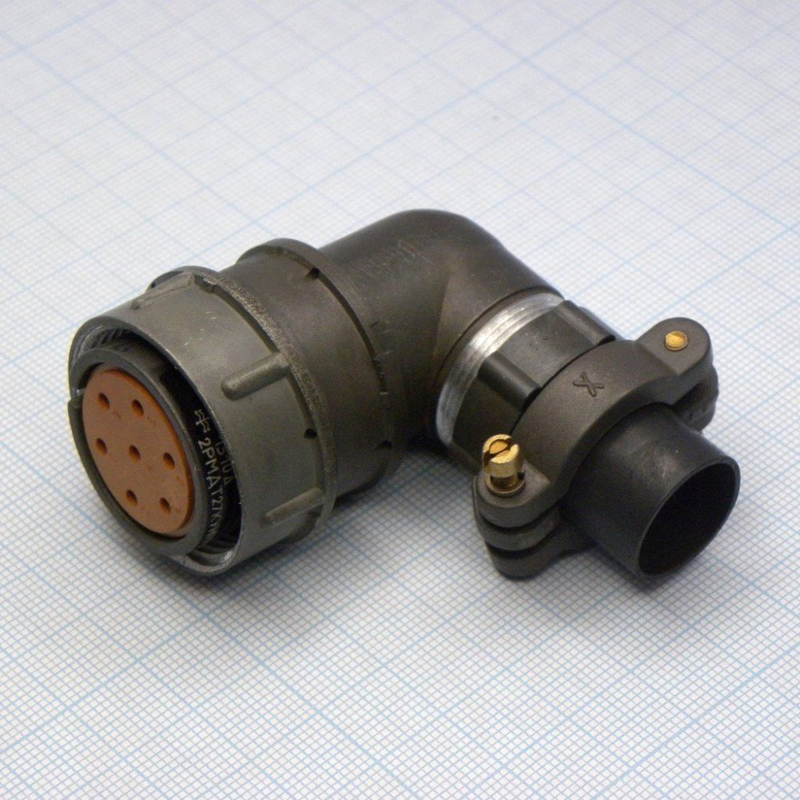

По конструктивному исполнению это кабельная розетка с угловым патрубком. Гайка патрубка рассчитана на неэкранированный кабель. Такая конфигурация удобна при монтаже в стеснённых условиях, когда требуется подвести кабель под углом к плоскости корпуса прибора, а также при прокладке жгутов внутри шкафов и блоков.

Подтверждённые особенности

Ниже перечислены характеристики, которые прямо указаны для данной модели. Значения приведены без домысливания; там, где в данных указан диапазон, он сохранён.

• Тип соединителя: 2РМТ, негерметичный, всеклиматического исполнения.
• Количество контактов: 7, при этом сочетание контактов — 2, то есть в одном корпусе используются контакты разных типоразмеров.
• Вид корпуса: кабельный, розетка; патрубок угловой; гайка патрубка предназначена для неэкранированного кабеля.
• Номинальное и максимальное рабочее напряжение: до 560–700 В постоянного или переменного тока.
• Токовая нагрузка на одиночный контакт: до 8 А для контактов диаметром 1 мм и до 16 А для контактов диаметром 1,5 мм.
• Сопротивление контактов: не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.
• Ёмкость между контактами: не более 6 пФ; сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850–2300 В в зависимости от уровня рабочего напряжения.
• Покрытие контактов: серебро, что обеспечивает хорошую токопроводность и коррозионную стойкость.
• Теплостойкость: работа при температурах до +100 °С.
• Вибрационные нагрузки: допускается синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с достаточно высоким ускорением.
• Ударные нагрузки: рассчитан на единичные удары с высоким пиковым ускорением и короткой длительностью действия.

Области применения

Благодаря сочетанию компактного кабельного корпуса, углового патрубка и семи контактов разного типоразмера разъём 2РМТ27КУН7Г2В1В применяется там, где требуется передать как силовые, так и сигнальные цепи через одно соединение. Контакты диаметром 1 мм подходят для цепей с током до 8 А, а контакты диаметром 1,5 мм — для более нагруженных цепей с током до 16 А. Это делает изделие пригодным для коммутации питания и управления в приборах и стационарном оборудовании.

Всеклиматическое исполнение и стойкость к вибрации и ударам позволяют использовать разъём в условиях повышенной влажности, перепадов температур, запылённости и механических нагрузок. Рабочий диапазон температур до +100 °С дополнительно расширяет область применения, включая нагревающиеся при работе устройства. Серебряное покрытие контактов снижает переходное сопротивление и повышает надёжность соединения при многократных сочленениях.

Рекомендации по монтажу и подключению

При подключении проводников следует учитывать различие типоразмеров контактов: цепи с большим током целесообразно заводить на контакты диаметром 1,5 мм, а сигнальные и слаботочные — на контакты диаметром 1 мм. Поскольку гайка патрубка предназначена для неэкранированного кабеля, экранирование в данном исполнении не предусмотрено. Для сохранения заявленных характеристик сопротивления контактов и изоляции важно обеспечивать чистоту и правильную заделку проводников при монтаже.

Схему расположения контактов и точные рекомендации по подключению проводников для исполнения с сочетанием контактов 2 следует уточнять по конструкторской документации на конкретное изделие, так как расположение контактов разных типоразмеров в корпусе определяется изготовителем.
