Назначение соединителя 2РМТ27КУН24Ш1В1В

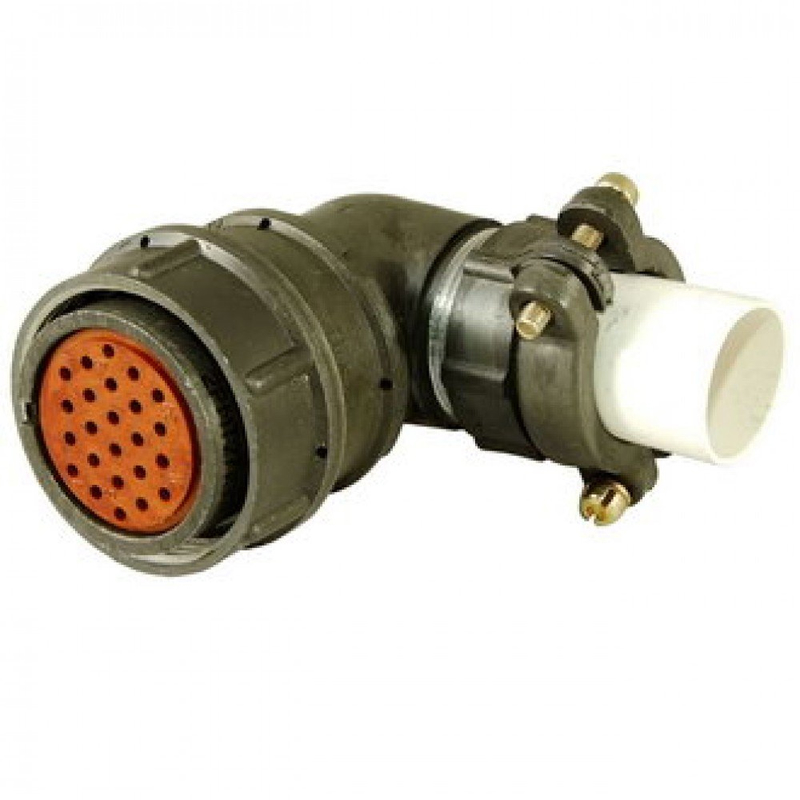

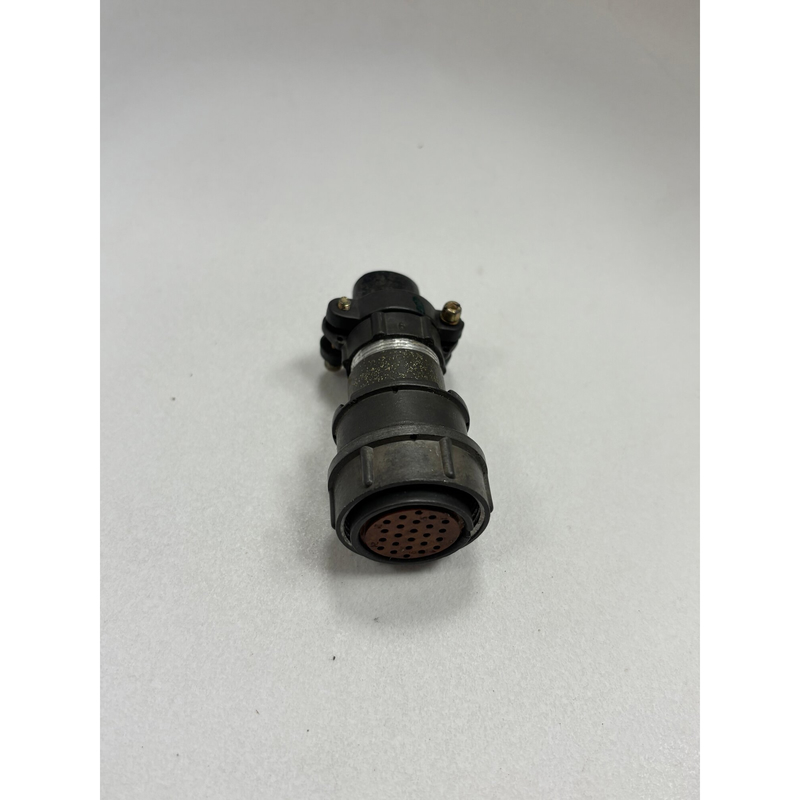

Соединитель 2РМТ27КУН24Ш1В1В производства завода «Элекон» представляет собой цилиндрический низкочастотный негерметичный электрический соединитель. Он предназначен для коммутации электрических цепей в электро- и радиоаппаратуре различного назначения. Изделие относится к категории вилок кабельного типа и устанавливается на кабель, обеспечивая надёжное механическое и электрическое соединение ответных частей.

Соединитель применяется в цепях постоянного и переменного тока частотой до 3 МГц. Конструкция ориентирована на использование как в приборах общего назначения, так и в аппаратуре специального назначения, где требуются стойкость к внешним воздействиям и стабильность параметров в широком диапазоне условий эксплуатации.

Подтверждённые технические особенности

Модель 2РМТ27КУН24Ш1В1В обладает внутренним объёмным монтажом, что позволяет выполнять пайку проводников непосредственно к контактам. Резьбовое одношпоночное сочленение обеспечивает надёжную фиксацию и пылезащищённость контактной группы. Исполнение — тропикоустойчивое и всеклиматическое, индекс «В» подтверждает пригодность к работе в различных климатических зонах.

Основные заявленные характеристики:

• Количество контактов — 24;
• Диаметр контактов — 1 мм, покрытие — серебряное (индекс «Ш»);
• Максимальное рабочее напряжение — от 560 до 700 В;
• Ток на контакт — до 5 А, суммарный ток — до 100 А;
• Сопротивление контактов — не более 5 мОм;
• Сопротивление изоляции — не менее 5000 МОм;
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.

Стойкость к механическим и климатическим воздействиям

Соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц, ускорение до 490 метров на секунду в квадрате и акустический шум уровнем до 170 дБ. Такие параметры позволяют применять изделие в условиях интенсивной тряски, ударов и повышенного шума, характерных для подвижной техники и специальной аппаратуры.

Негерметичное исполнение означает, что соединитель не рассчитан на работу при прямом воздействии влаги под давлением или полном погружении, однако тропикоустойчивое исполнение и пылезащищённость контактов при сочленении продлевают срок службы в условиях повышенной влажности и запылённости.

Применение и монтаж

Наиболее востребован соединитель 2РМТ27КУН24Ш1В1В в тех областях, где требуется передача сигналов и питания по многожильным кабелям с гарантированной стойкостью к внешним факторам. К ним относятся:

1. Электро- и радиоаппаратура общего назначения.
2. Приборы специального назначения.
3. Системы, работающие в цепях постоянного и переменного тока частотой до 3 МГц.
4. Оборудование, эксплуатируемое в тропическом и всеклиматическом исполнении.

Монтаж выполняется пайкой проводников к контактам вилки. Допускается использование как экранированных, так и неэкранированных кабелей. Резьбовое сочленение с одним шпонкой исключает самопроизвольное разъединение и обеспечивает правильную ориентацию ответной части. Благодаря 24 контактам диаметром 1 мм с серебряным покрытием соединитель подходит для цепей управления, сигнализации и питания малой и средней мощности.

Изделие выпускается под артикулом 50341 и относится к категории 2РМТ27. Год выпуска — 2017. При подборе ответной части и кабельной арматуры следует ориентироваться на типоразмер 27 и резьбовое одношпоночное сочленение, соответствующее данной серии.
