Назначение соединителя

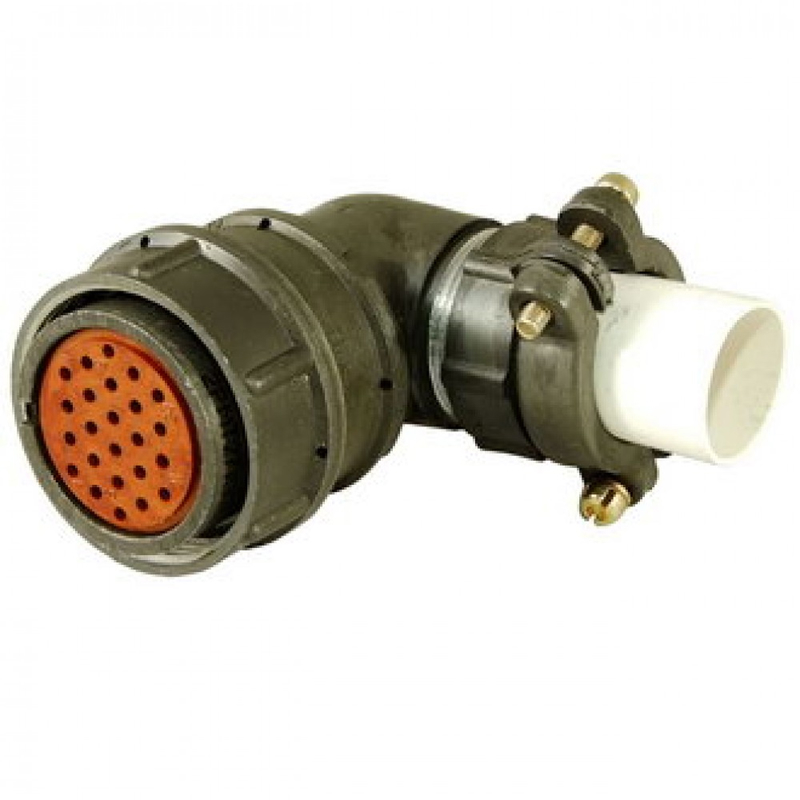

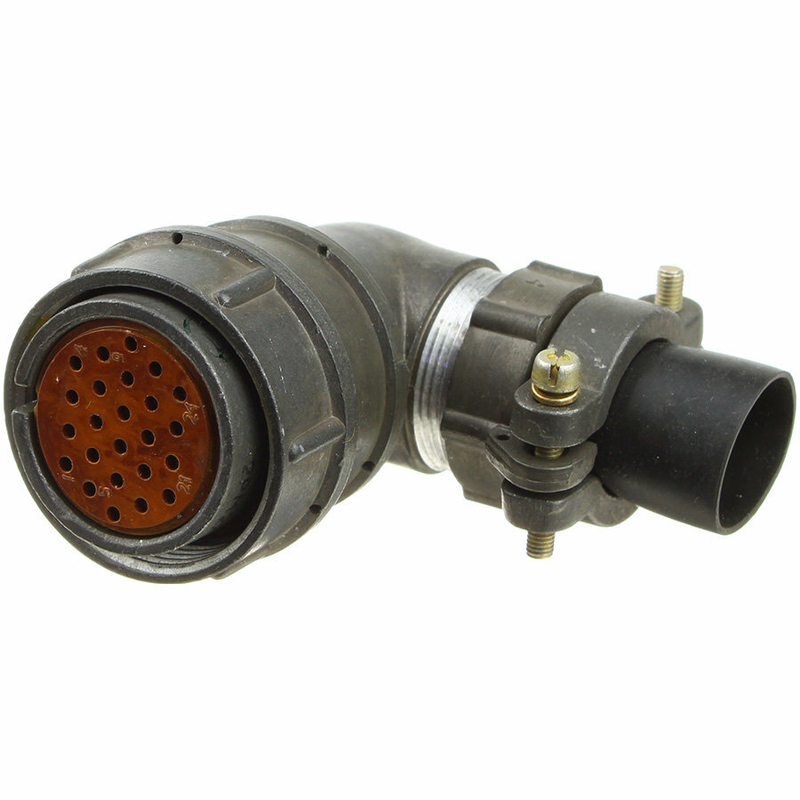

2РМТ27КУН24Ш1В1В производства «Элекон» — это кабельная вилка из серии цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для надёжного соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения. В сочленённом состоянии конструкция обеспечивает пылезащищённость контактов.

Подтверждённые особенности

Вилка выполнена в негерметичном исполнении, всеклиматическое исполнение соответствует обозначению В2.1. Посадочный диаметр корпуса составляет 27 мм, контакты одноконтактные диаметром 1 мм с серебряным покрытием. Соединение с ответной частью — резьбовое. Ресурс работы достигает 500 циклов сочленения и расчленения.

Электрические параметры

• Токовая нагрузка: 5 А на одиночный контакт, суммарная нагрузка на соединитель — до 100 А.
• Максимальное рабочее напряжение: 560 В.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1850 В.

Условия эксплуатации и стойкость к воздействиям

• Рабочий диапазон температур: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Вибрация: диапазон от 50 до 10 000 Гц при ускорении 490 метров на секунду в квадрате.
• Акустический шум: уровень до 170 дБ.
• Механические удары: ускорение до 5000 метров на секунду в квадрате.
• Линейное ускорение: до 2000 метров на секунду в квадрате.

Применение

Соединитель востребован в электро- и радиоаппаратуре, где требуется компактное цилиндрическое сочленение с резьбовым креплением и защитой контактов от пыли в собранном состоянии. Всеклиматическое исполнение В2.1 и широкий температурный диапазон позволяют использовать вилку в составе оборудования, работающего в сложных условиях эксплуатации. Негерметичная конструкция предполагает монтаж внутри корпусов, блоков и стоек, где не предъявляются требования к полной герметичности соединения.

Вилка 2РМТ27КУН24Ш1В1В артикул 3803 входит в категорию 2РМТ и выпускается производителем «Элекон». Для подбора ответной части и правильной установки следует опираться на посадочный диаметр корпуса 27 мм, тип контактов и их диаметр 1 мм, а также на электрические параметры, приведённые выше.
