Назначение соединителя

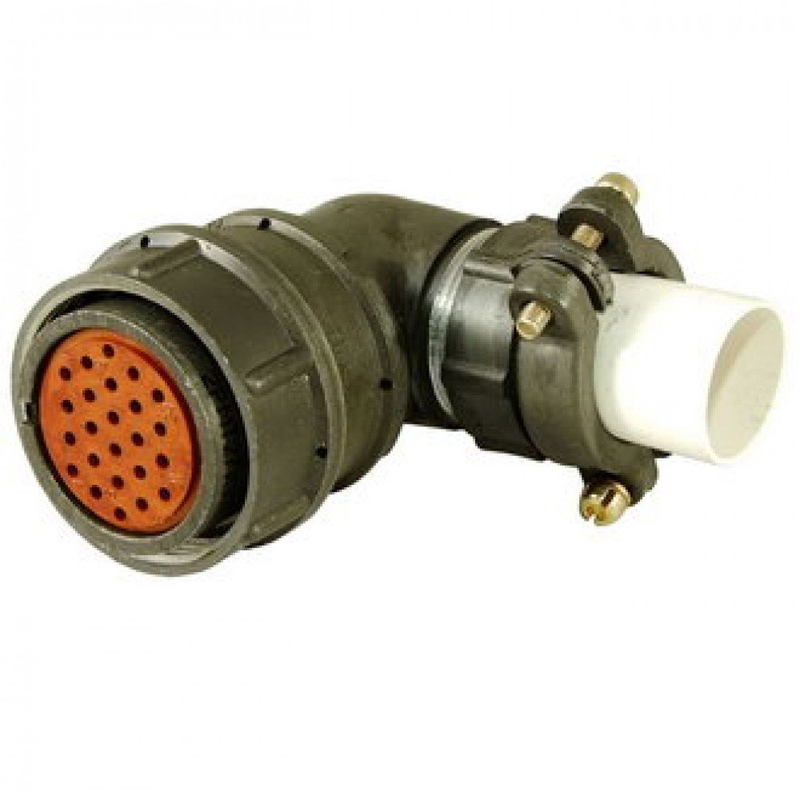

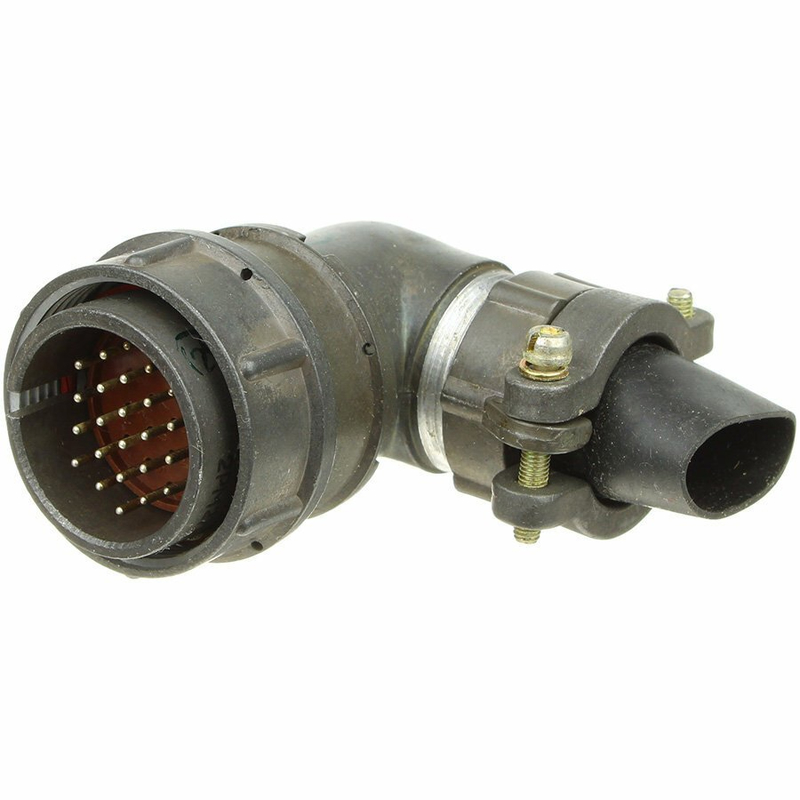

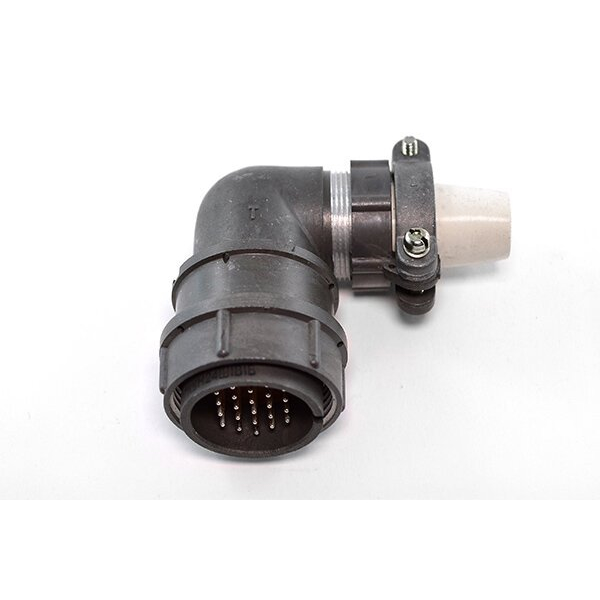

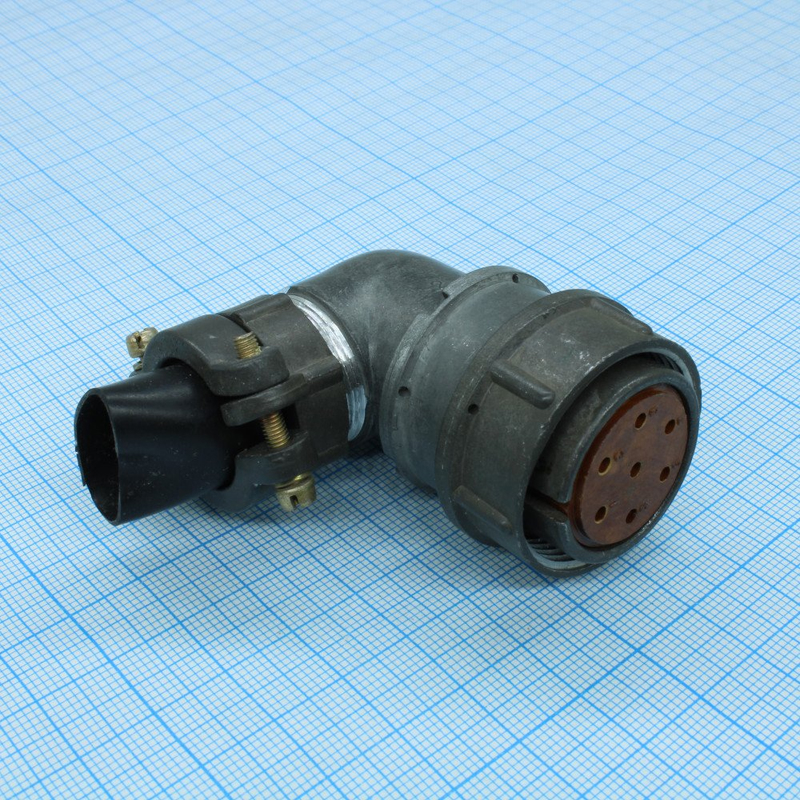

2РМТ27КУН24Ш1В1В — это кабельная вилка цилиндрического низкочастотного негерметичного соединителя ряда 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц. Соединитель применяется для соединения кабельных линий в приборах и системах общего назначения, в том числе в промышленной и железнодорожной аппаратуре, где допустимо негерметичное исполнение. Модель входит в категорию 2РМТ27, артикул 80184.

Конструкция и типоразмер

Конструкция соединителя рассчитана на объёмный внутренний монтаж с пайкой проводников. Фиксация положения сочленённого соединения выполняется резьбовым способом, что обеспечивает механическую устойчивость стыка при эксплуатации.

• Тип соединителя: 2РМТ, всеклиматическое исполнение, тропикоустойчивый, негерметичный.
• Размер корпуса: 27.
• Исполнение корпуса: кабельный корпус с угловым патрубком (обозначение КУН).
• Количество контактов: 24.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро.
• Монтаж: пайка проводников в кабельной вилке, внутренний объёмный монтаж.

Электрические параметры

Электрические характеристики соединителя определяются типоразмером контактов и материалом покрытия. Контактная группа выполнена с серебряным покрытием, что обеспечивает стабильное переходное сопротивление.

• Максимальное рабочее напряжение: порядка 500–700 В постоянного или переменного тока в зависимости от условий и варианта исполнения.
• Токовая нагрузка: до примерно 2–5 А на один контакт при диаметре 1 мм.
• Суммарная токовая нагрузка: до 100 А на весь соединитель.
• Сопротивление контакта: не более нескольких миллиом, около 5 мОм на контакт диаметром 1 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: порядка 1800–2000 В.

Климатические и эксплуатационные особенности

Соединитель выпускается во всеклиматическом тропикоустойчивом исполнении. Такое исполнение допускает эксплуатацию в широком диапазоне температур окружающей среды, а теплостойкость изолятора достигает около 100 °C. Негерметичная конструкция подходит для применения в тех случаях, когда условия работы не требуют полной герметизации стыка.

Резьбовая фиксация соединения упрощает монтаж и обслуживание кабельных линий, а угловой патрубок корпуса позволяет прокладывать кабель под углом к оси сочленения. Совокупность перечисленных свойств делает модель 2РМТ27КУН24Ш1В1В пригодной для использования в составе промышленной и железнодорожной аппаратуры, а также в других приборах и системах общего назначения, где допустимо негерметичное исполнение и требуются цепи с частотой до примерно 3 МГц.
