Назначение и область применения

Соединитель 2РМТ27КУН24Ш1В1В представляет собой негерметичный цилиндрический низкочастотный электрический соединитель всеклиматического исполнения. Устройство предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре специального и общего назначения, включая приборные и кабельные корпуса.

Конструктивное исполнение — кабельная вилка с угловым патрубком для неэкранированного кабеля. Соединитель рассчитан на эксплуатацию в составе аппаратуры, где требуется надёжное разъёмное соединение с резьбовой фиксацией сочленения. Благодаря всеклиматическому исполнению изделие может использоваться в широком диапазоне внешних условий, включая воздействие тропического климата.

Технические характеристики

Соединитель имеет размер корпуса 27 и содержит 24 контакта диаметром 1 мм с серебряным покрытием. Электрические параметры обеспечивают стабильную работу в заявленных режимах:

• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на одиночный контакт — 5 А.
• Суммарная токовая нагрузка на соединитель — до 100 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Электрическая прочность изоляции — 1850 В.
• Теплостойкость — до 100 °C.
• Диапазон вибрационных воздействий — от 1 до 5000 Гц.

Монтаж соединителя выполняется пайкой или объёмным способом. Сочленение с ответной частью — резьбовое, что обеспечивает надёжную фиксацию и предотвращает самопроизвольное разъединение в условиях вибрации.

Конструкция и габаритные размеры

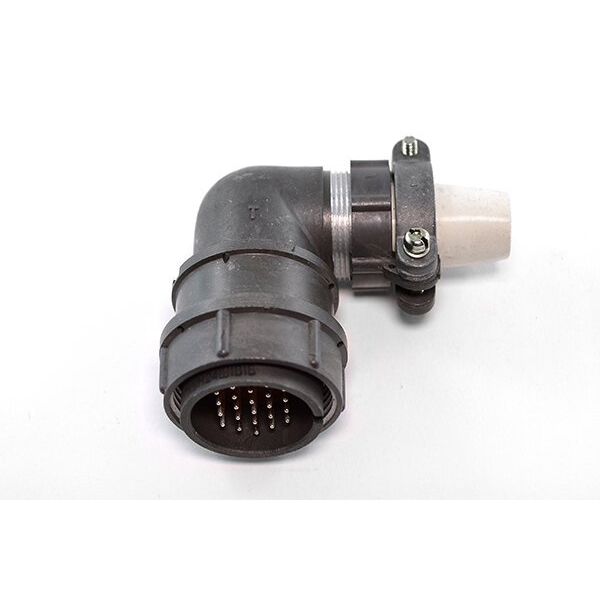

Корпус соединителя выполнен в цилиндрическом форм-факторе с угловым патрубком для кабельного ввода. Такое решение позволяет удобно размещать кабель при компоновке аппаратуры с ограниченным пространством и обеспечивает корректный отвод проводника без чрезмерных перегибов.

Габаритные размеры изделия:

• Посадочный диаметр — 27 мм.
• Максимальная длина Lmax — 43 мм.
• Максимальный диаметр Dmax — 35 мм.

Соединитель поставляется с приёмкой «5», что подтверждает соответствие установленным требованиям для данной категории продукции. Год выпуска — 2002. Артикул изделия — 40390.
