Назначение соединителя

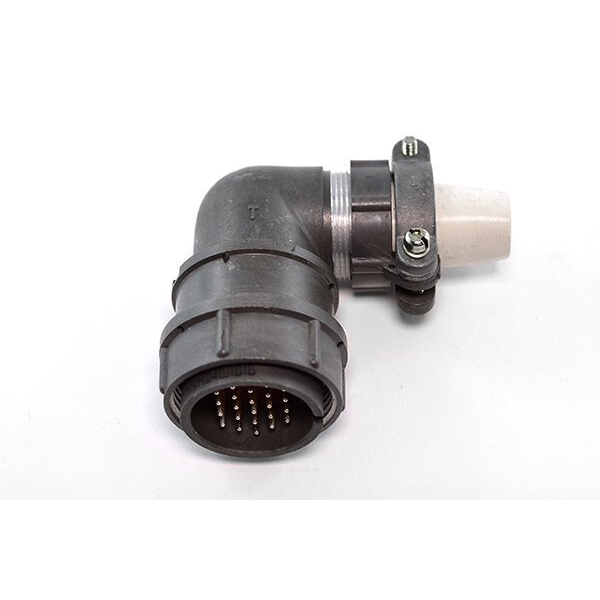

Соединитель 2РМТ27КУН24Ш1В1В «5» — цилиндрический низкочастотный тропикоустойчивый негерметичный кабельный разъём серии 2РМТ. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Разъём применяется для коммутации проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре общего и специального назначения, в том числе в аппаратуре, работающей в сложных климатических условиях.

Серия 2РМТ является тропикоустойчивым исполнением: по сравнению с серией 2РМ она имеет расширенные климатические требования и рассчитана на всеклиматическое исполнение, поэтому сохраняет работоспособность при значительных колебаниях температуры и влажности.

Расшифровка обозначения и конструктивные особенности

Обозначение типономинала несёт полную информацию о конструкции разъёма. Ниже приведены подтверждённые особенности данной модели.

• 2РМТ — тип соединителя: тропикоустойчивый, с расширенными климатическими требованиями относительно серии 2РМ.
• 27 — размер корпуса (условный диаметр).
• КУ — кабельный вид корпуса с угловым патрубком.
• Н — вид гайки патрубка: для неэкранированного кабеля.
• 24 — количество контактов.
• Ш — часть соединителя: вилка.
• 1 — сочетание контактов: все контакты диаметром 1 мм.
• В — покрытие контактов: серебро.
• «5» — приёмка «5».

Разъём негерметичный, кабельного исполнения, с угловым патрубком под неэкранированный кабель. Монтаж контактного узла выполняется пайкой проводников в кабельных наконечниках.

Технические характеристики

Приведённые значения относятся к данному типономиналу и условиям эксплуатации.

• Рабочее напряжение: до 560 В, в зависимости от конкретного типономинала и условий эксплуатации — до 700 В.
• Токовая нагрузка на одиночный контакт: до нескольких ампер, обычно порядка 2–5 А на контакт в зависимости от типа контакта и условий.
• Максимальная суммарная нагрузка для 24-контактного исполнения: до 100 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Электрическая прочность изоляции: порядка 1,8–2,3 кВ в зависимости от номинального напряжения.
• Рабочий диапазон температур: примерно от минус 60 °C до плюс 100 °C.

Применение

Соединитель востребован в электро- и радиоаппаратуре, где требуется надёжная коммутация цепей при воздействии неблагоприятных климатических факторов. Типичные области применения — узлы и блоки общего и специального назначения, работающие во всеклиматическом исполнении.

Кабельное исполнение с угловым патрубком под неэкранированный кабель упрощает монтаж в ограниченном пространстве и обеспечивает удобную подводку жгута. Серебряное покрытие контактов диаметром 1 мм способствует стабильному переходному сопротивлению при паяном монтаже проводников.

Дополнительные сведения

Артикул позиции — 20459, категория — 2РМТ27. Год выпуска — 2013, приёмка — «5». Изготовитель в предоставленных данных не указан.
