Назначение соединителя 2РМТ27КУН24Ш1В1В

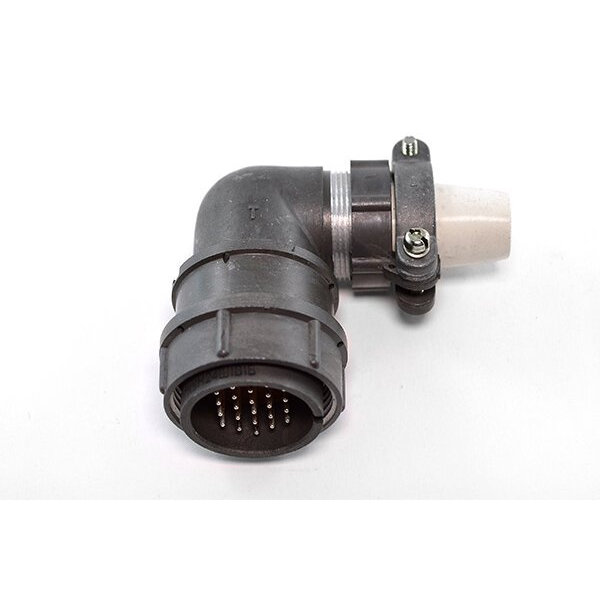

2РМТ27КУН24Ш1В1В — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РМТ с угловым патрубком. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель применяется для коммутации кабельных линий в составе электротехнической и радиоэлектронной аппаратуры.

Конструкция вилки выполнена с размером корпуса 27 и содержит 24 контакта. Одношпоночная поляризация обеспечивает правильное взаимное ориентирование ответных частей при сочленении и исключает ошибочное подключение. Экранированное исполнение корпуса снижает влияние внешних электромагнитных помех на передаваемые сигналы.

Подтверждённые технические особенности

Покрытие контактов — серебро, что соответствует индексу «В» в обозначении. Монтаж выполняется пайкой или обжимкой внутренним объёмным способом.

• Максимальное рабочее напряжение: от 560 до 700 В.
• Сопротивление контактов: не более 5 мОм.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность: от 1850 до 2300 В.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Вид сочленения: резьбовой, ресурс до 500 циклов.
• Исполнение: всеклиматическое.

Перечисленные параметры подтверждены для данной модели и определяют её пригодность как для слаботочных сигнальных цепей, так и для цепей с повышенным напряжением в пределах указанных значений.

Применение и условия эксплуатации

Соединитель 2РМТ27КУН24Ш1В1В востребован в составе кабельных сборок, где требуется надёжная разъёмная коммутация при воздействии широкого диапазона температур и климатических факторов. Всеклиматическое исполнение допускает эксплуатацию в различных климатических зонах.

Резьбовое сочленение с ресурсом до 500 циклов подходит для узлов, подвергающихся периодическому подключению и отключению. Угловой патрубок облегчает прокладку кабеля в стеснённых условиях монтажа, позволяя направлять жгут под углом к оси соединителя.

Для данного товара указана приёмка «5» и год выпуска 2013. Производитель в предоставленных данных не указан. Сведения о комплектации и гарантии отсутствуют, поэтому они не приводятся. Перед применением следует убедиться в соответствии параметров соединителя требованиям конкретной схемы, в частности по номинальному напряжению, току и частотному диапазону.
