Назначение соединителя 2РМТ27КУН24Ш1В1В «5»

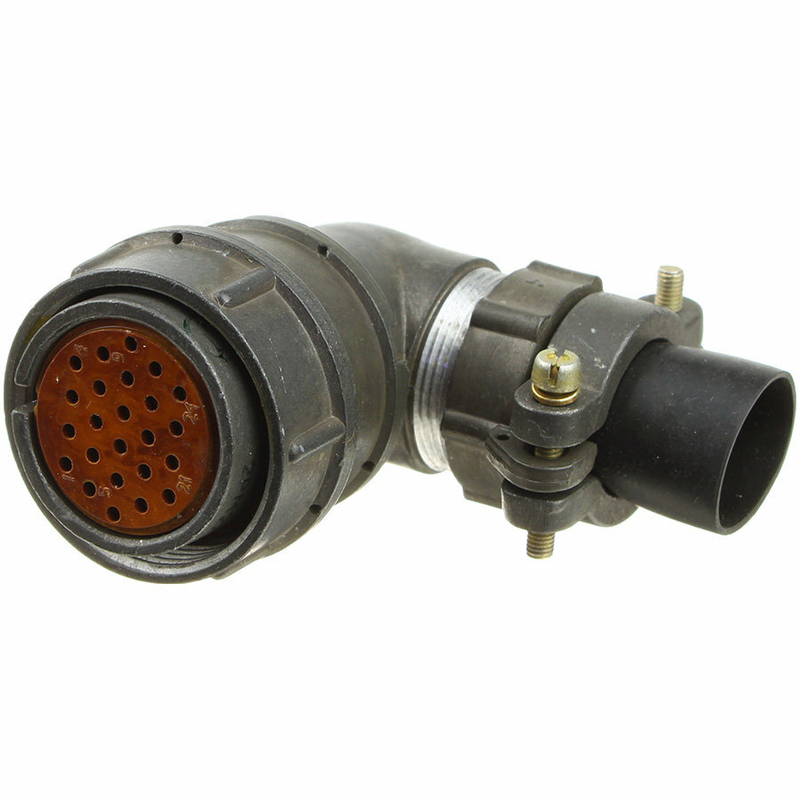

2РМТ27КУН24Ш1В1В «5» — это цилиндрический низкочастотный негерметичный соединитель серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для коммутации экранированных и неэкранированных кабелей в составе электротехнической и радиоэлектронной аппаратуры. Конструкция относится к кабельным вилкам с угловым патрубком, что позволяет подводить кабель под углом к оси сочленения и рационально использовать монтажное пространство внутри приборов и шкафов.

Соединитель выпускается по техническим условиям ТУ ГЕО.364.126ТУ и имеет приёмку «5», что подтверждает соответствие изделия требованиям, предъявляемым к продукции повышенного качества. Год выпуска, указанный в характеристиках, — 2026.

Расшифровка обозначения 2РМТ27КУН24Ш1В1В

Маркировка изделия содержит полную информацию о его конструктивных и эксплуатационных особенностях. Ниже приведена покомпонентная расшифровка обозначения.

• 2РМТ — тип соединителя, цилиндрический низкочастотный негерметичный.
• 27 — условный размер корпуса.
• К — кабельный корпус, предназначенный для оконцевания кабеля.
• У — угловой патрубок, обеспечивающий угловой ввод кабеля.
• Н — гайка патрубка стандартная.
• 24 — общее количество контактов.
• Ш — шаг контактов.
• 1 — серия изделия.
• В — покрытие контактов серебром.
• 1В — всеклиматическое исполнение с теплостойкостью до 100 °C.
• «5» — приёмка, подтверждающая соответствие изделия установленным требованиям качества.

Подтверждённые технические особенности

Соединитель имеет 24 контакта и резьбовое сочленение, рассчитанное на ресурс до 500 циклов соединения и разъединения. Корпус выполнен с одношпоночной поляризацией, которая исключает неправильное сочленение ответных частей, а также с экранированной конструкцией, снижающей влияние электромагнитных помех на передаваемые сигналы. Контакты покрыты серебром, что обеспечивает стабильное переходное сопротивление.

Рабочий диапазон температур составляет от минус 60 °C до плюс 100 °C, что соответствует всеклиматическому исполнению с теплостойкостью 100 °C. Максимальное рабочее напряжение достигает 700 В. Монтаж выполняется внутренним объёмным способом — пайкой или обжимкой, в зависимости от применяемых контактных элементов и требований конкретной сборки.

Основные характеристики

• Количество контактов — 24.
• Вид сочленения — резьбовой, до 500 циклов.
• Рабочая температура — от минус 60 °C до плюс 100 °C.
• Максимальное напряжение — 700 В.
• Частотный диапазон — до 3 МГц.
• Покрытие контактов — серебро.
• Исполнение — всеклиматическое, теплостойкость 100 °C.
• Приёмка — «5».
• Технические условия — ТУ ГЕО.364.126ТУ.

Применение и монтаж

Соединитель 2РМТ27КУН24Ш1В1В «5» применяется для подключения экранированных или неэкранированных кабелей к блокам, пультам, стойкам и другой аппаратуре, работающей в цепях постоянного и переменного тока частотой до 3 МГц. Благодаря угловому патрубку и стандартной гайке крепления он удобен при ограниченном пространстве для прокладки кабеля, например в приборных корпусах и распределительных устройствах.

Монтаж выполняется внутренним объёмным способом: проводники присоединяются к контактам пайкой или обжимкой. Одношпоночная поляризация корпусов упрощает правильное ориентирование вилки относительно розетки и предотвращает ошибочное сочленение. Экранированная конструкция и серебряное покрытие контактов способствуют сохранению целостности сигнала и надёжной работе в условиях воздействия помех и перепадов температуры.
