Назначение соединителя

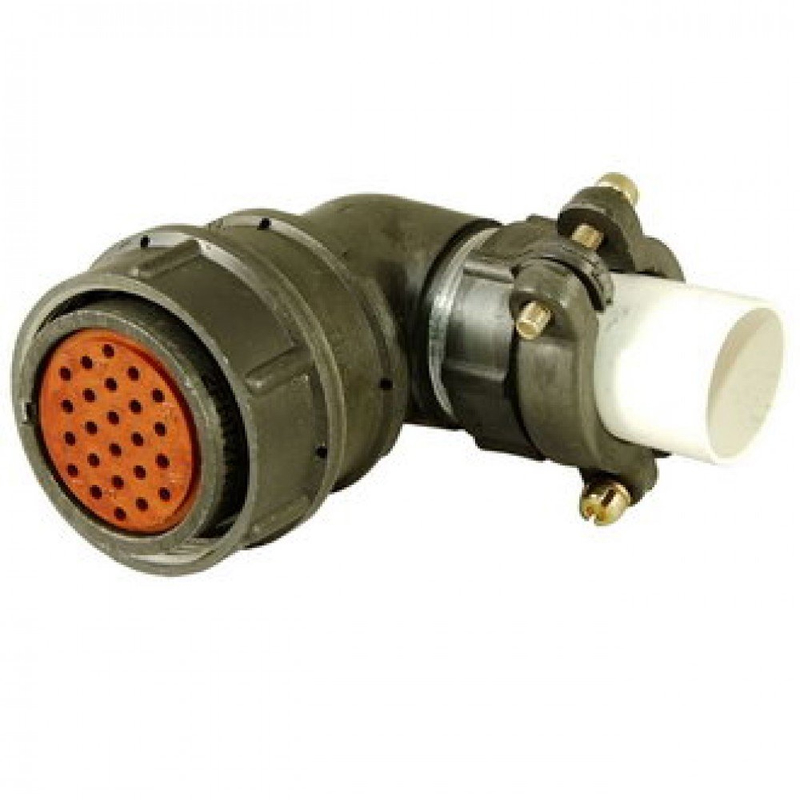

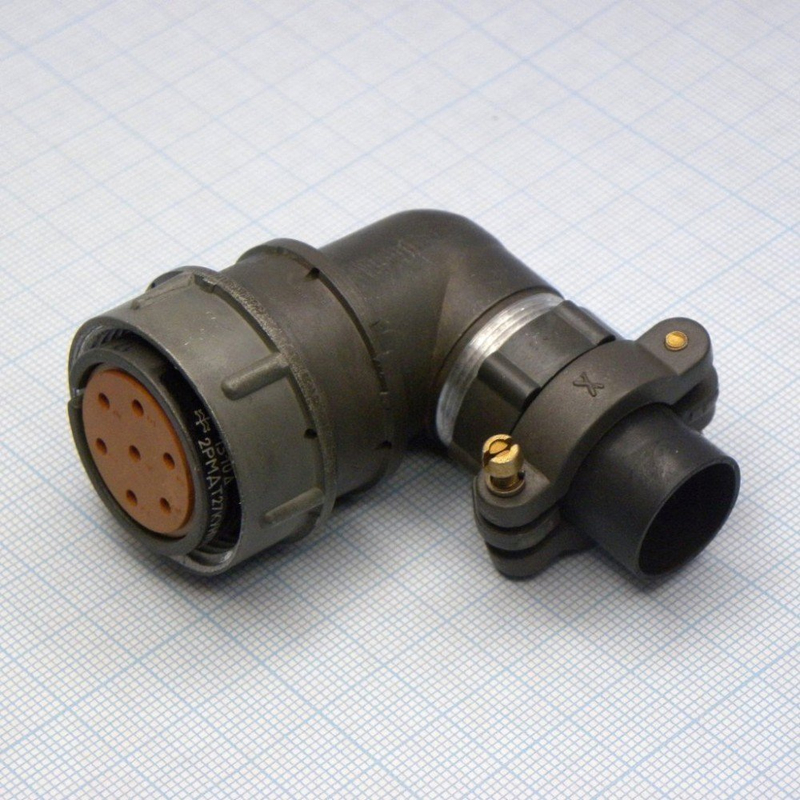

Соединитель 2РМТ27КУН24Ш1В1 производства «Элекон» относится к серии низкочастотных цилиндрических унифицированных соединителей 2РМТ во всеклиматическом тропико-устойчивом исполнении. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в аппаратуре радио- и электронной техники общего и военного назначения.

Конструкция позволяет применять соединитель как в цепях питания, так и в сигнальных цепях сравнительно высокой мощности, что делает его востребованным в составе кабельных сборок, блоков и стоек различного оборудования.

Расшифровка обозначения

Условное обозначение маркируется по общей структуре серии 2РМТ и читается следующим образом:

• 2РМТ — цилиндрический соединитель низкочастотный, всеклиматический тропико-устойчивый, с резьбовым соединением.
• К — кабельный, то есть корпус под кабельный монтаж.
• У — тип патрубка или исполнение монтажной части; уточняется по техническим условиям конкретного производителя.
• Н — негерметичный, в отличие от герметичных модификаций серии.
• 24 — количество контактов в корпусе.
• Ш1 — тип вилки или розетки (штыревая либо гнездовая) с конкретной схемой расположения контактов.
• В1 — покрытие контактов, а также климатическое и температурное исполнение; конкретный вариант определяется по техническим условиям.
• «5» — вид приёмки, соответствующий типовому классу приёмки по ГОСТ или техническим условиям.

Маркировка полностью соответствует ТУ ГЕО.364.126ТУ либо аналогичным техническим условиям на соединители серий 2РМТ и 2РМДТ.

Технические характеристики

Для серии 2РМТ27 с 24 контактами типичны следующие параметры:

• Рабочий ток на контакт — примерно от 4 А до 36 А в зависимости от диаметра и типа контакта (1,0; 1,5; 2,0; 3,0 мм).
• Максимальное рабочее напряжение — до 700 В, в отдельных модификациях до 560 В, что зависит от типа корпуса и контакта.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Диапазон рабочих температур — примерно от минус 60 °C до плюс 100 °C в зависимости от модификации.
• Вибрационная стойкость — синусоидальная вибрация в диапазоне частот до 1000 Гц с ускорением до 50g для части моделей серии.
• Механическая стойкость — до 500 сочленений при резьбовом соединении корпусов.

Указанные значения подтверждают пригодность изделия для ответственных условий эксплуатации, включая повышенную влажность и воздействие солевого тумана.

Конструктивные особенности

Корпус соединителя металлический, негерметичный, кабельного исполнения. Сочетание корпусов выполнено резьбовым, с поляризацией, которая предотвращает неверное включение. Монтаж контактов производится пайкой или обжимом (объёмный монтаж) в соответствии с техническими условиями и каталогом производителя.

Применение

Соединитель применяется в аппаратуре радио- и электронной техники, где требуется надёжная коммутация цепей постоянного и переменного тока, устойчивость к тропическим климатическим факторам и механическим нагрузкам.

Характеристики поставки

• Приемка: «5».
• Год выпуска: 2003.
• Производитель: Элекон.
• Артикул: 20457.
• Категория: 2РМТ27.
