Назначение соединителя 2РМТ27КУН24Ш1В1

Соединитель 2РМТ27КУН24Ш1В1 производства Элекон относится к серии цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для внутреннего объемного монтажа в радиоэлектронной аппаратуре, приборах и промышленном оборудовании. Разъем применяется в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц.

Соединитель выпускается во всеклиматическом исполнении по техническим условиям ГЕ0.364.126ТУ (АШДК.434410.062ТУ). Такое исполнение допускает эксплуатацию в условиях широкого диапазона температур и влажности, а также в пределах норм ТУ по устойчивости к вибрации и химическим воздействиям.

Подтвержденные особенности и технические параметры

Конструкция соединителя рассчитана на жесткие промышленные и климатические условия. Ниже приведены основные параметры изделия.

• Тип корпуса: цилиндрический, кабельно-приборный, с посадочным диаметром корпуса около 27 мм.
• Соединение: резьбовое, с ресурсом порядка 500 циклов сочленений.
• Монтаж: внутренний объемный, с пайкой проводников к контактам.
• Корпус и контактная часть: металлический корпус и карболитовое основание с контактами, размещенными по заданной схеме.
• Общее число контактов: 24.
• Поляризация корпусов: одношпоночная, что исключает несоосное соединение и обеспечивает правильную ориентацию при сочленении.
• Исполнение по экрану: негерметичный, но экранированный вариант.
• Виды контактов: с покрытием золотом или серебром, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров.
• Рабочий ток на один контакт: от 4 А до 36 А в зависимости от конструкции и нагрузки.
• Максимальное рабочее напряжение: до 700 В для постоянного и переменного тока.
• Сопротивление контакта: порядка нескольких миллиом при диаметре контакта около 1 мм.
• Рабочий диапазон температур среды: примерно от минус 60 °C до плюс 100 °C.
• Исполнение «теплостойкость 100 °C» в сочетании с всеклиматическим исполнением.

Электрические параметры

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до примерно 3 МГц. Рабочий ток на один контакт составляет от 4 А до 36 А и зависит от конструкции контакта и характера нагрузки. Максимальное рабочее напряжение достигает 700 В. Сопротивление контакта находится на уровне единиц миллиом при диаметре контакта около 1 мм. Применение золотого или серебряного покрытия контактов обеспечивает низкое переходное сопротивление и хорошую стабильность параметров в течение срока службы.

Конструктивные особенности

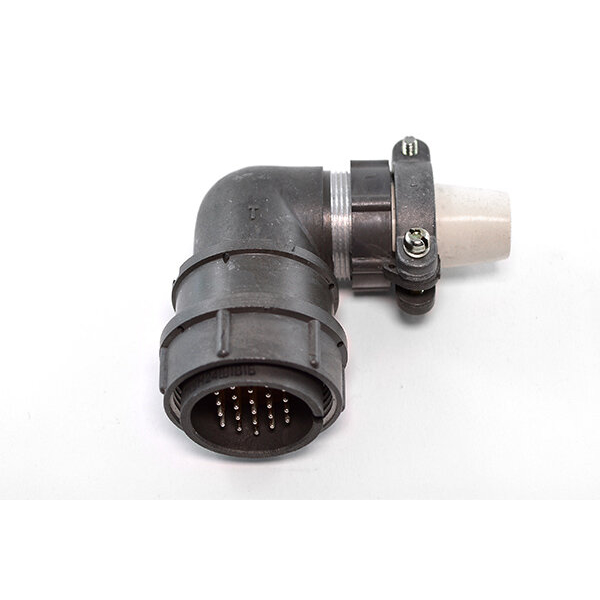

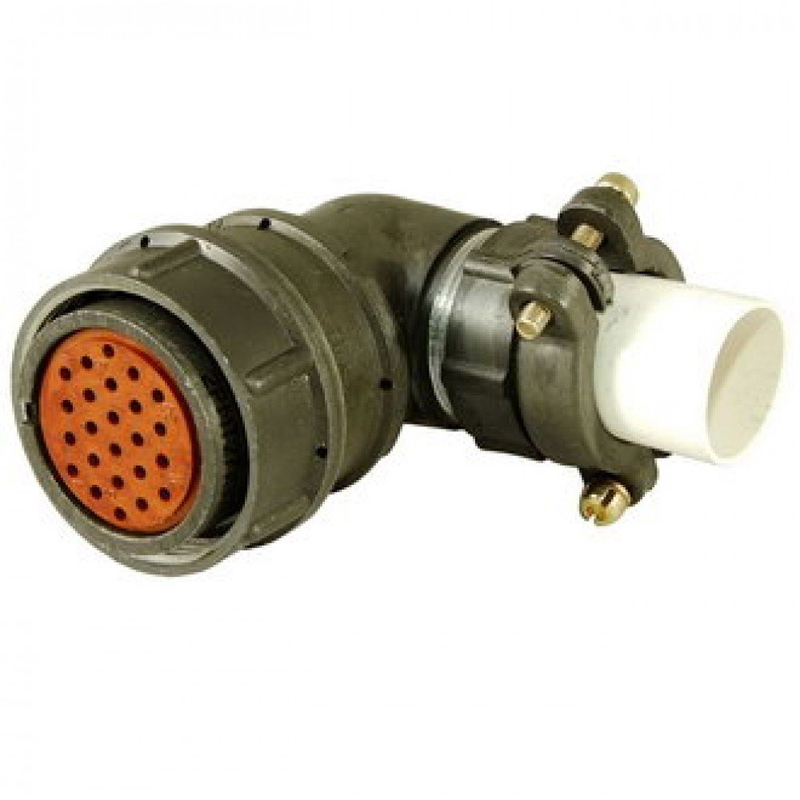

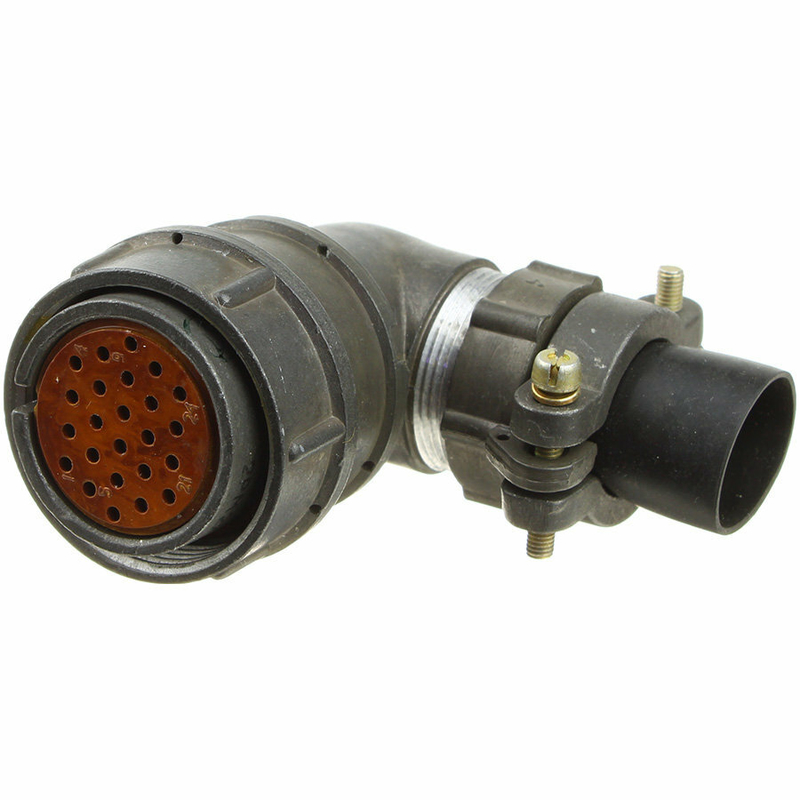

Корпус соединителя металлический, цилиндрической формы, кабельно-приборного типа, с посадочным диаметром около 27 мм. Контакты размещены в карболитовом основании по определенной схеме, общее число контактов — 24. Соединение корпусов резьбовое, ресурс сочленений — порядка 500 циклов. Одношпоночная поляризация исключает несоосное соединение и обеспечивает правильную взаимную ориентацию частей разъема. Монтаж выполняется внутренним объемным способом с пайкой проводников к контактам. Разъем относится к негерметичному, но экранированному исполнению.

Условия эксплуатации

Всеклиматическое исполнение по техническим условиям ГЕ0.364.126ТУ (АШДК.434410.062ТУ) позволяет применять соединитель при широком диапазоне температур и влажности. Рабочий диапазон температур среды составляет примерно от минус 60 °C до плюс 100 °C. Исполнение «теплостойкость 100 °C» обеспечивает устойчивость к воздействию влажности, химических факторов и вибрации в пределах норм технических условий.

Применение

Соединитель 2РМТ27КУН24Ш1В1 применяется для внутреннего объемного монтажа в радиоэлектронной аппаратуре, приборах и промышленном оборудовании. Он используется в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц. Благодаря всеклиматическому исполнению и широкому температурному диапазону разъем подходит для эксплуатации в жестких промышленных и климатических условиях. Экранированное исполнение и поляризация корпусов обеспечивают надежное соединение и правильную ориентацию при монтаже внутри приборов и оборудования.

Изделие выпускается производителем Элекон и относится к категории 2РМТ27. Артикул товара — 3800.
