Назначение соединителя 2РМТ27КУН24Г1В1В

2РМТ27КУН24Г1В1В «ОТК» — цилиндрический низкочастотный соединитель серии 2РМТ тропикоустойчивого исполнения, предназначенный для надёжного соединения электрических цепей постоянного и переменного тока. Изделие применяется в промышленных и специальных системах, где предъявляются повышенные требования к стойкости при вибрациях, ударных нагрузках и эксплуатации в экстремальных климатических условиях.

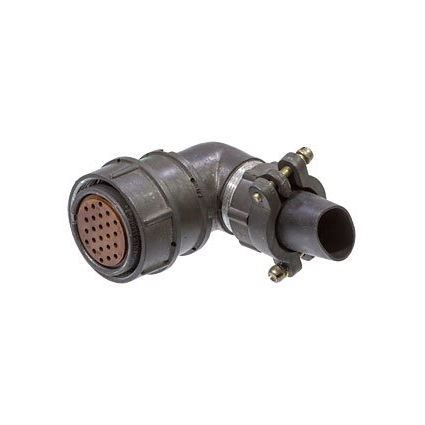

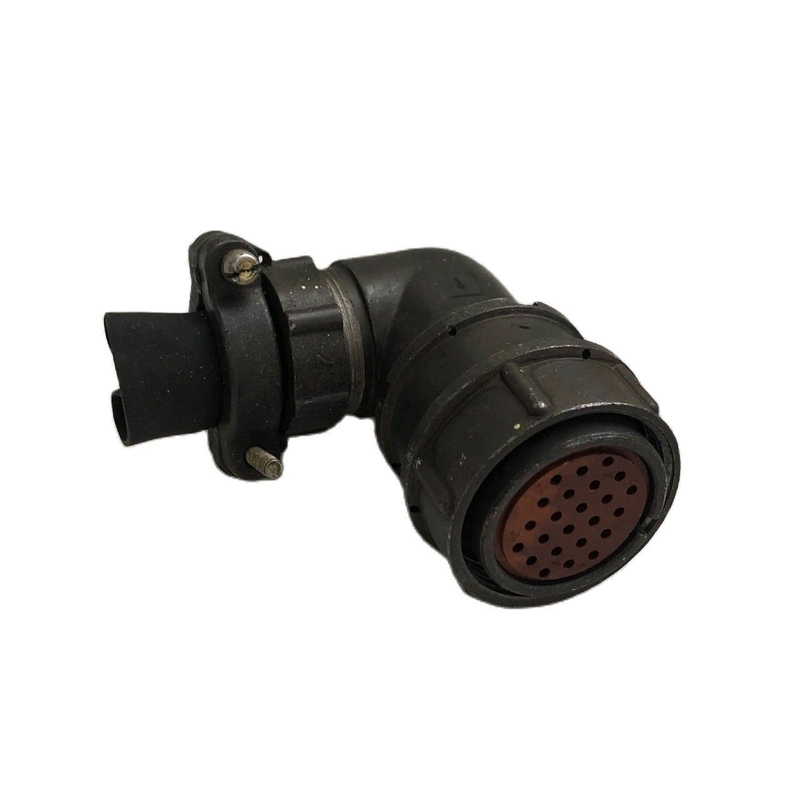

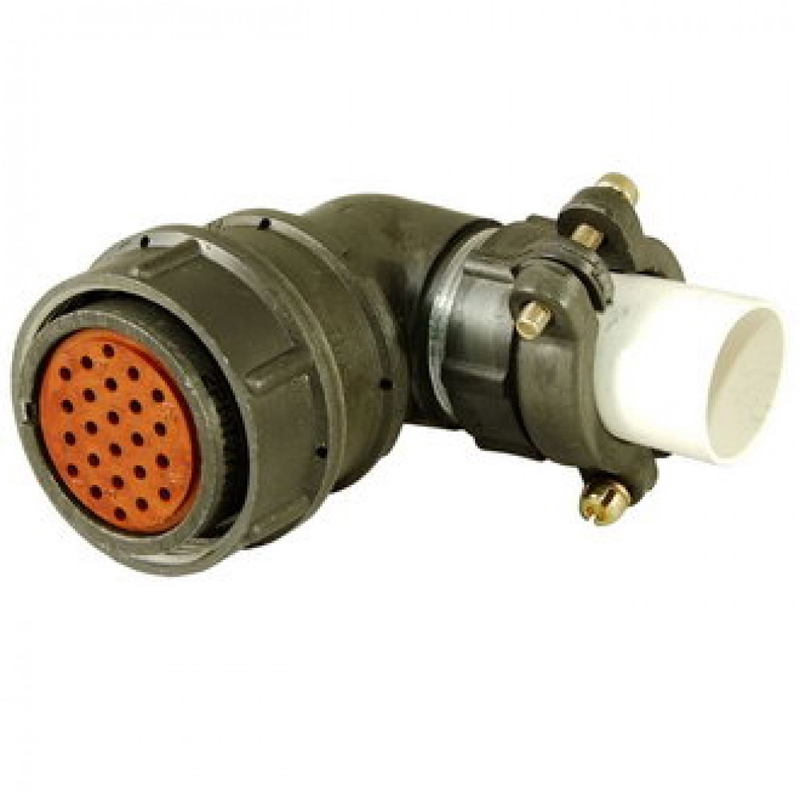

Данная модель представляет собой кабельную розетку с 24 контактами диаметром 1 мм и серебряным покрытием контактной поверхности. Приёмка «ОТК» подтверждает, что изделие прошло контроль качества на предприятии-изготовителе.

Основные технические характеристики

• Тип: кабельная розетка цилиндрического низкочастотного соединителя.
• Число контактов: 24.
• Диаметр контакта: 1 мм.
• Покрытие контактов: серебряное.
• Максимальное рабочее напряжение: до 560 В.
• Ток на одиночный контакт: до 5 А.
• Суммарная токовая нагрузка: до 100 А.
• Сопротивление изоляции: не менее 1000 МОм, по некоторым данным — 5000 МОм.
• Электрическая прочность изоляции: до 1850 В.
• Масса розетки: не более 36 г.

Условия эксплуатации

Соединитель выполнен во всеклиматическом исполнении и сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате, акустического шума уровнем до 170 дБ и механических ударов с ускорением до 5000 метров на секунду в квадрате.

Ресурсные показатели соединителя включают до 500 циклов сочленения и расчленения, наработку не менее 5000 часов и срок хранения 25 лет.

Конструкция и монтаж

Разъём имеет кабельный корпус с посадочным диаметром 27 мм, резьбовую фиксацию сочленения и неэкранированный хвостовик в угловом варианте исполнения. Монтаж выполняется внутренним объёмным способом или пайкой. Конструкция обеспечивает надёжный электрический контакт и механическую устойчивость соединения при воздействии вибраций и ударных нагрузок.

Область применения

2РМТ27КУН24Г1В1В «ОТК» востребован в промышленном оборудовании, специальных системах и устройствах, работающих в тяжёлых условиях эксплуатации. Сочетание тропикоустойчивого исполнения, широкого температурного диапазона и высокой стойкости к механическим воздействиям делает соединитель пригодным для применения в составе ответственных электрических цепей постоянного и переменного тока, где требуется долговременная и стабильная работа.
