Назначение соединителя 2РМТ27КУН24Г1В1В

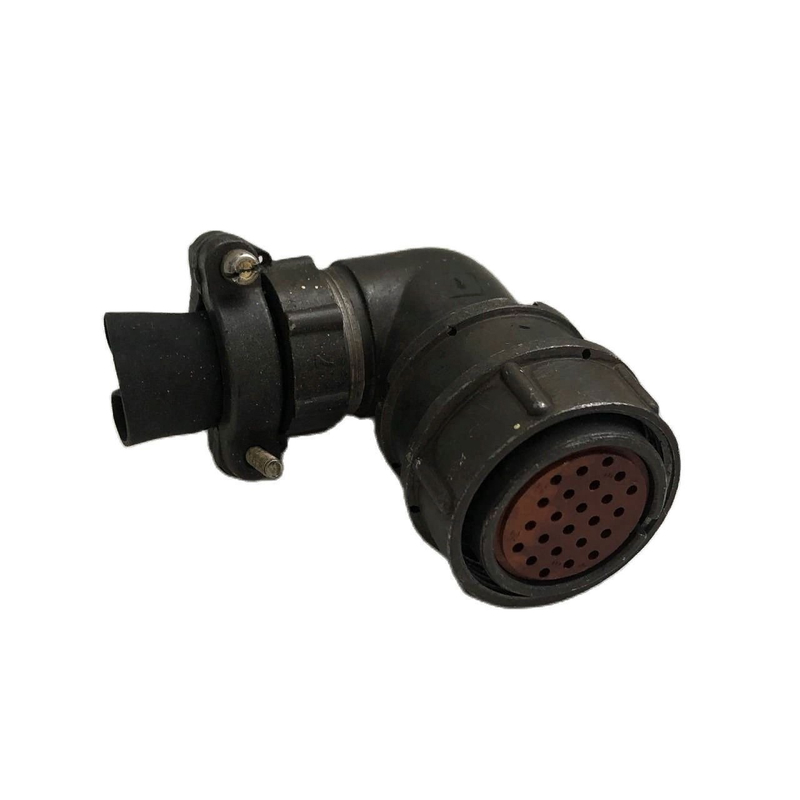

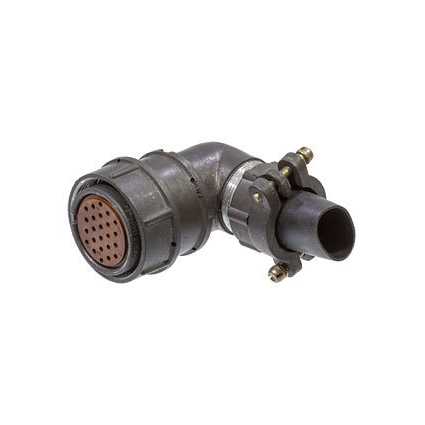

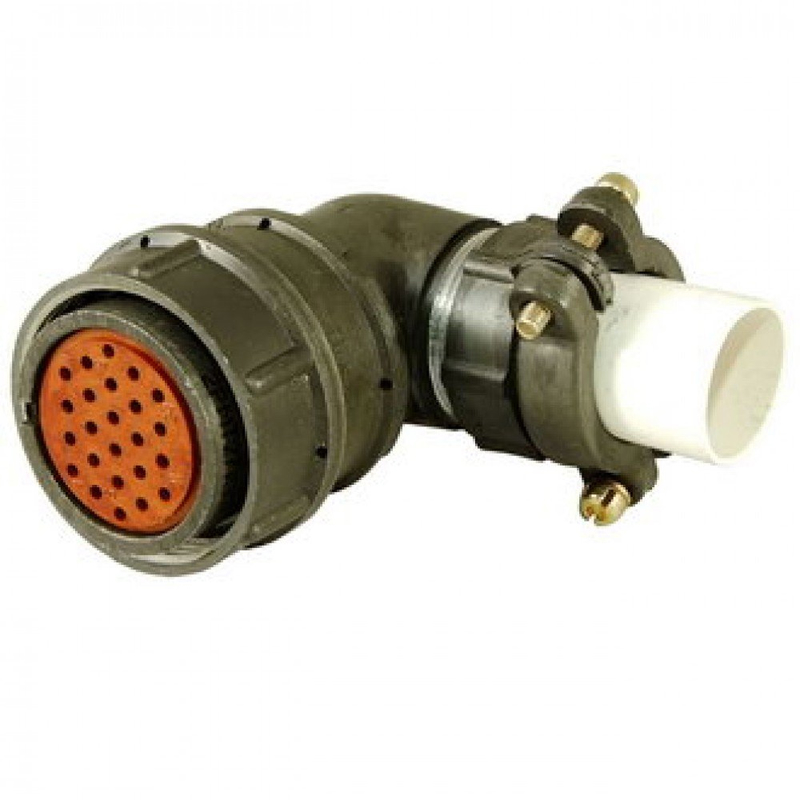

2РМТ27КУН24Г1В1В производства «Элекон» — это цилиндрический низкочастотный соединитель серии 2РМТ, предназначенный для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется там, где требуется надёжное электрическое соединение при воздействии вибраций, перепадов температур и других жёстких условий эксплуатации.

Расшифровка обозначения помогает точно понять исполнение разъёма. Индекс КУ указывает на кабельный корпус, буква Н означает, что это розетка, число 24 соответствует количеству контактов, а Г1 обозначает прямой патрубок. Покрытие контактов — серебро, что отражено в обозначении В1.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели. Они определяют область применения и допустимые режимы работы.

• Диаметр посадочного отверстия — 27 мм.
• Количество контактов — 24, диаметр каждого контакта — 1 мм.
• Максимальное рабочее напряжение — от 560 до 700 В.
• Токовая нагрузка на контакт — до 50 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество сочленений и расчленений — 500 циклов.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 5000 часов.
• Срок сохраняемости — 25 лет.
• Покрытие контактов — серебро.
• Тип сочленения — резьбовое.
• Исполнение — негерметичное, всеклиматическое.

Контакты размещены в карболитовом основании с металлическим корпусом. Габаритные размеры составляют: диаметр слева 27 мм, максимальная длина 43 мм, максимальный диаметр 35 мм. Монтаж выполняется пайкой или обжимкой.

Применение и условия эксплуатации

Разъём подходит для промышленного оборудования, где необходимо надёжное соединение в тяжёлых условиях, включая вибрации и перепады температур. Всеклиматическое исполнение и широкий температурный диапазон позволяют использовать изделие в составе ответственных узлов, рассчитанных на длительный срок службы.

Благодаря 24 контактам и токовой нагрузке до 50 А на контакт соединитель применяется в цепях питания и управления. Резьбовое сочленение обеспечивает механическую стойкость к вибрационным нагрузкам, а серебряное покрытие контактов снижает переходное сопротивление.

Документация и совместимость

Размеры и схема расположения контактов соответствуют ТУ ГЕО.364.126ТУ. Важно учитывать, что разъёмы серии 2РМТ не взаимосочленяемы с изделиями серии 2РМДТ, поэтому при подборе ответной части следует опираться на документацию производителя. Подробные чертежи включают фронтальные, боковые проекции и сечения, необходимые для монтажа.

Артикул изделия — 80185, категория — 2РМТ, изготовитель — «Элекон». Перед установкой рекомендуется сверить посадочные размеры и схему расположения контактов с требованиями конкретного проекта.
