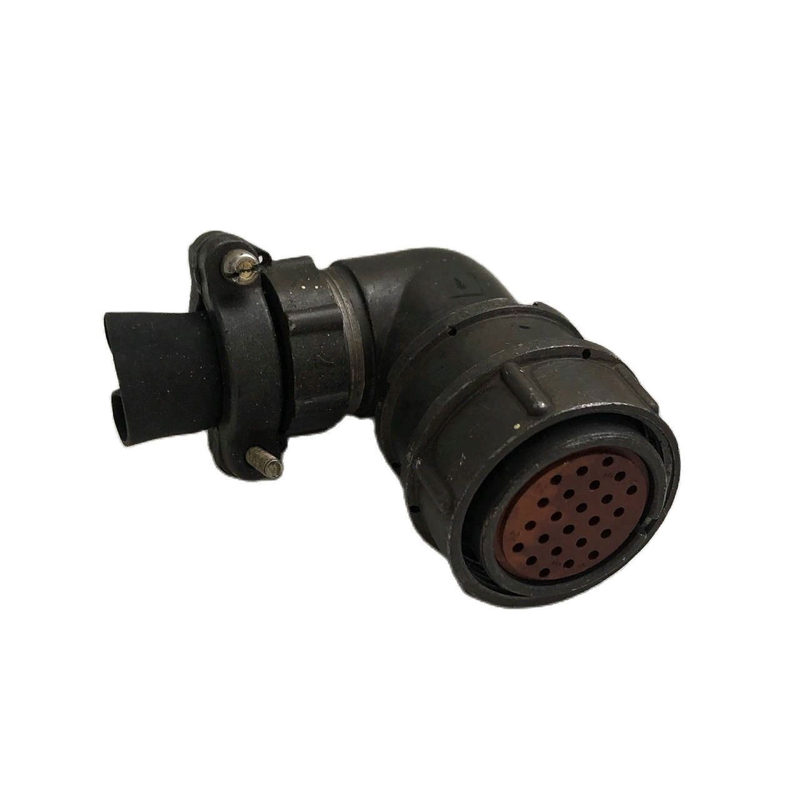

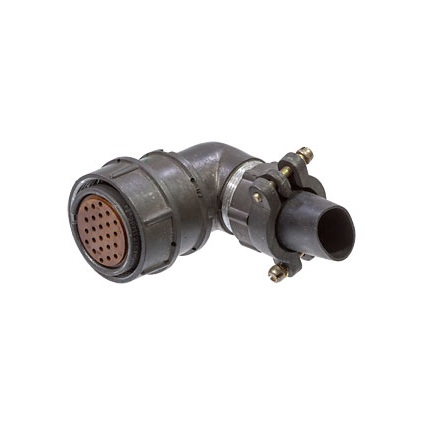

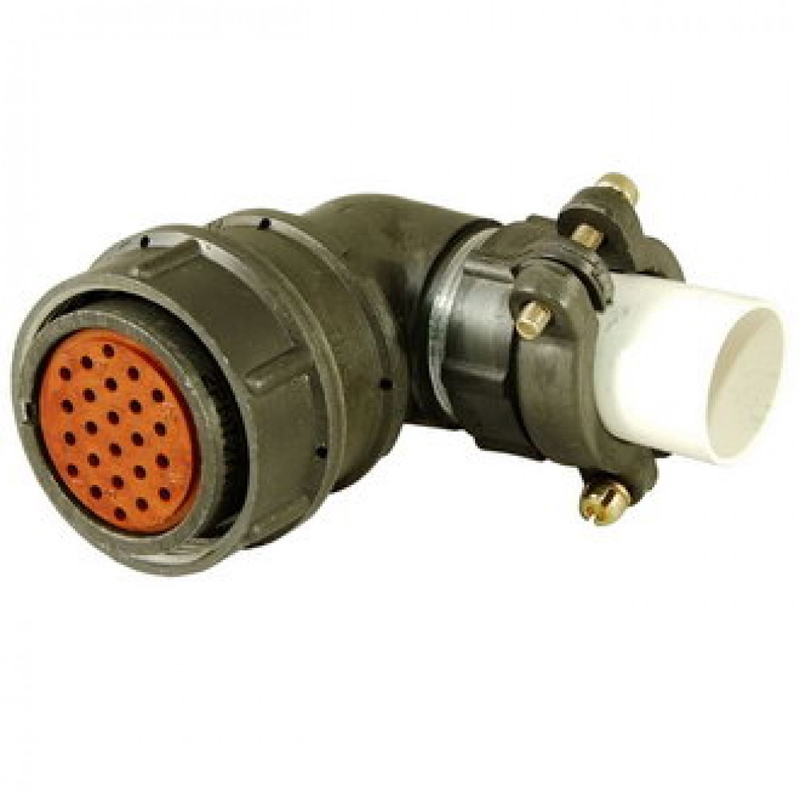

Назначение разъёма 2РМТ27КУН24Г1В1В

Разъём 2РМТ27КУН24Г1В1В производства компании Элекон — это цилиндрический низкочастотный соединитель серии 2РМТ, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в составе кабельных сборок и приборных соединений, где требуется надёжная передача сигнала и питания при умеренных токах и напряжениях.

Розетка имеет кабельное исполнение и всеклиматическое исполнение, то есть рассчитана на эксплуатацию в широком диапазоне климатических условий. Модель негерметичная, что определяет её применение в условиях, где не требуется полная герметизация стыка, но важна устойчивость к температуре и влажности в пределах заявленных норм.

Подтверждённые технические особенности

Конструкция разъёма включает металлический корпус с карболитовым основанием и резьбовую фиксацию сочленения. Диаметр монтажного отверстия составляет 27 мм, количество контактов — 24, диаметр каждого контакта — 1 мм. Монтаж выполняется без патрубка либо с прямым или угловым патрубком, что расширяет варианты установки на кабеле и в блоке.

• Максимальное рабочее напряжение: до 700 В.
• Рабочий ток на контакт: от 4 до 36 А.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Срок сохраняемости: 25 лет.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений и расчленений: 500.
• Минимальная наработка: 5000 часов.

Перечисленные параметры подтверждаются каталожными данными и определяют ресурсные и электрические возможности изделия. Металлический корпус обеспечивает механическую прочность, а карболитовое основание — изоляционные свойства и стойкость к нагреву в пределах рабочего температурного диапазона.

Применение и условия эксплуатации

Разъём востребован в промышленной автоматике, приборостроении, измерительной технике и других областях, где используются цилиндрические низкочастотные соединители серии 2РМТ. Благодаря 24 контактам и токам до 36 А на контакт изделие подходит для цепей питания и сигнальных линий в одном корпусе, что упрощает кабельную разводку.

Всеклиматическое исполнение и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяют применять розетку в аппаратуре, эксплуатируемой на открытом воздухе, в неотапливаемых помещениях и в подвижных объектах. Негерметичное исполнение означает, что при монтаже следует учитывать требования к защите стыка от прямого воздействия воды и пыли в соответствии с условиями конкретного проекта.

Резьбовая фиксация препятствует самопроизвольному расчленению под вибрацией, а ресурс в 500 циклов сочленения и минимальная наработка 5000 часов ориентированы на длительную эксплуатацию с периодическим обслуживанием. Срок сохраняемости 25 лет указывает на пригодность изделия к длительному хранению на складе без потери заявленных характеристик при соблюдении условий хранения.

Ключевые параметры для подбора

1. Тип изделия: розетка кабельная цилиндрическая низкочастотная.
2. Серия: 2РМТ, категория 2РМТ27.
3. Производитель: Элекон.
4. Артикул: 50339.
5. Число контактов: 24, диаметр контакта 1 мм.
6. Диаметр монтажного отверстия: 27 мм.
7. Напряжение: до 700 В; ток на контакт: от 4 до 36 А.
8. Частота коммутируемых цепей: до 3 МГц.
9. Температуры: от минус 60 до плюс 100 градусов Цельсия.
10. Исполнение: всеклиматическое, негерметичное; фиксация резьбовая; корпус металлический, основание карболитовое.

При выборе следует учитывать способ монтажа — без патрубка или с прямым либо угловым патрубком, а также допустимые токовые нагрузки на контакт в зависимости от числа нагруженных цепей. Совместимость с ответными частями определяется серией 2РМТ и типоразмером 27, поэтому подбор второй половины соединения необходимо вести по соответствующей документации производителя.
