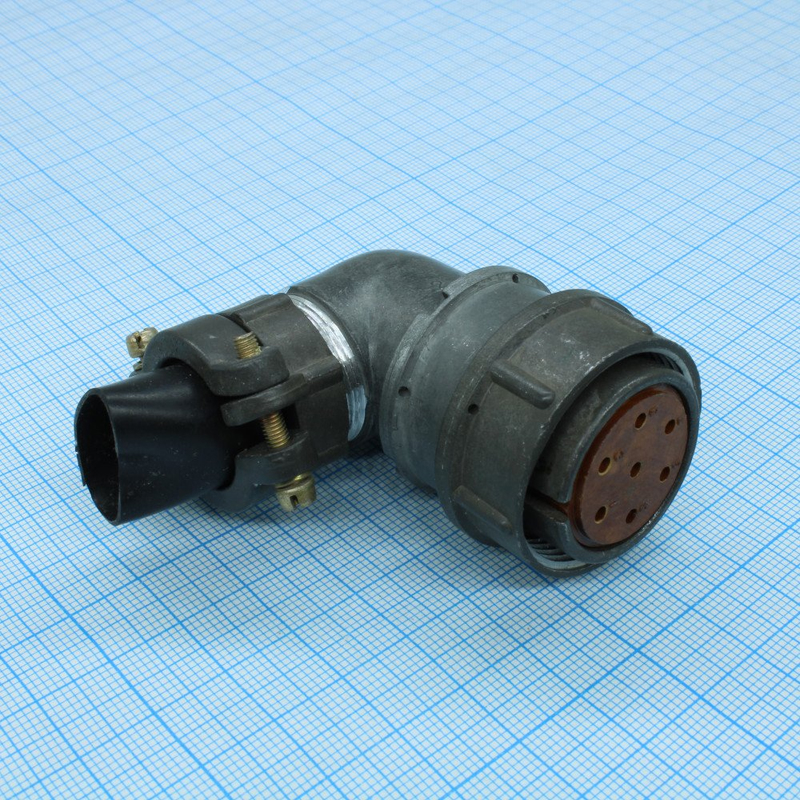

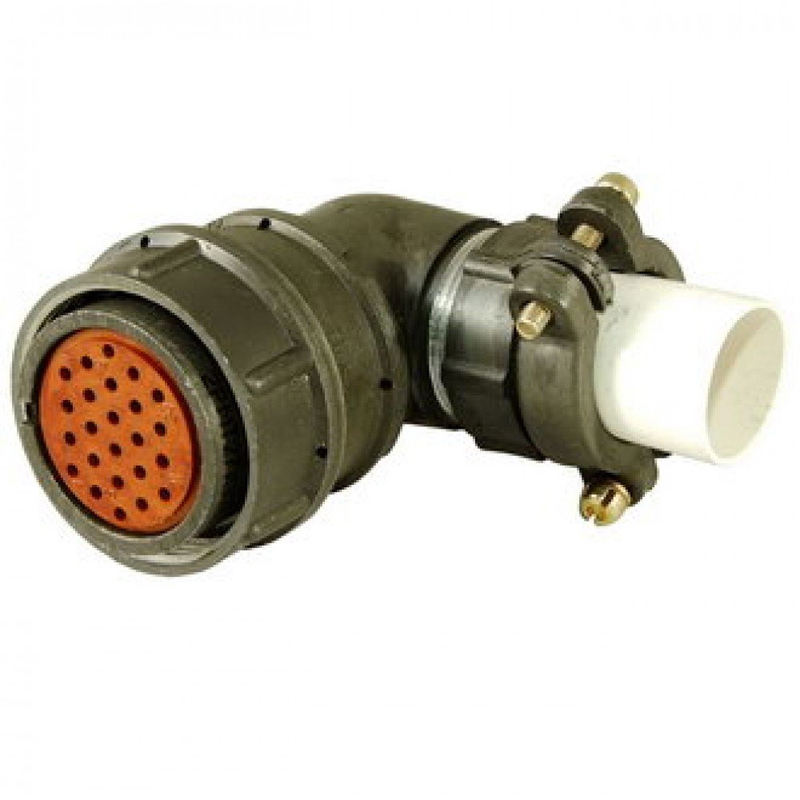

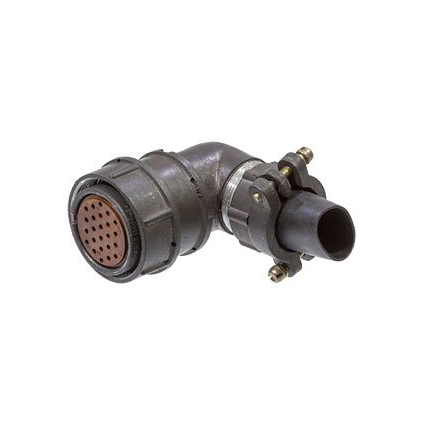

Разъём 2РМТ27КУН24Г1В1В «5» — это низкочастотный цилиндрический соединитель тропико‑устойчивого и всеклиматического исполнения из серии 2РМТ, розетка кабельная с угловым патрубком, предназначенная для работы в электрических цепях постоянного и переменного тока, включая частоты до нескольких мегагерц.

Основные обозначения в маркировке

• 2РМТ — серия низкочастотных цилиндрических тропикустойчивых соединителей с резьбовой фиксацией.

• 27 — диаметр условного типоразмера корпуса (посадочный диаметр около 27 мм).

• КУН — «кабельный, угловой, негерметичный» корпус (кабельная розетка с угловым патрубком).

• 24 — количество контактов в разъёме.

• Г1 — поляризация по гребню (одношпоночная, для правильной ориентации при состыковке).

• В1В — всеклиматическое исполнение по ГОСТ 15150‑69 (работа в широком диапазоне температур и влажности).

• «5» — приёмка по приёмочным техническим условиям (в данном случае ГЕ0.364.126ТУ), указывает на вариант исполнения и категории качества.

Электрические параметры

• Количество контактов: 24 .

• Диаметр контактов: 1 мм .

• Покрытие контактов: серебро (по ряду источников).

• Рабочее напряжение: в нормах серии 2РМТ для 24‑контактных разъёмов до 560–700 В постоянного или переменного тока.

• Ток:

  • на одиночный контакт порядка 2–5 А (в зависимости от режима и условий охлаждения);

  • суммарная токовая нагрузка на соединитель до 100 А (при одновременной нагрузке контактов).

• Сопротивление контакта (Ø 1 мм) — не более 5 мОм .

• Сопротивление изоляции — не менее 5000 МОм (в нормальных условиях).

• Ёмкость между соседними контактами — не более 6 пФ .

Климатические и механические характеристики

• Диапазон рабочих температур: примерно от −60 до +100 °C , что соответствует всеклиматическому тропическому исполнению.

• Сохраняемость (срок хранения без ухудшения параметров) — порядка 25 лет для ряда приёмок данной серии.

• Устойчивость к воздействиям:

  • синусоидальная вибрация (частоты до 5 кГц и ускорение до ≈50 g);

  • механические удары (одиночные и многократные) с ускорениями до десятков g;

  • воздействие акустического шума и пониженного атмосферного давления.

Конструкция и применение

• Соединитель выполнен как негерметичный, кабельный, с угловым патрубком , предназначен для внутреннего монтажа в оборудовании общего и специального назначения.

• Сочленение с вилкой — резьбовое , с одношпоночной поляризацией , что обеспечивает надёжную фиксацию и правильное подключение цепей.
